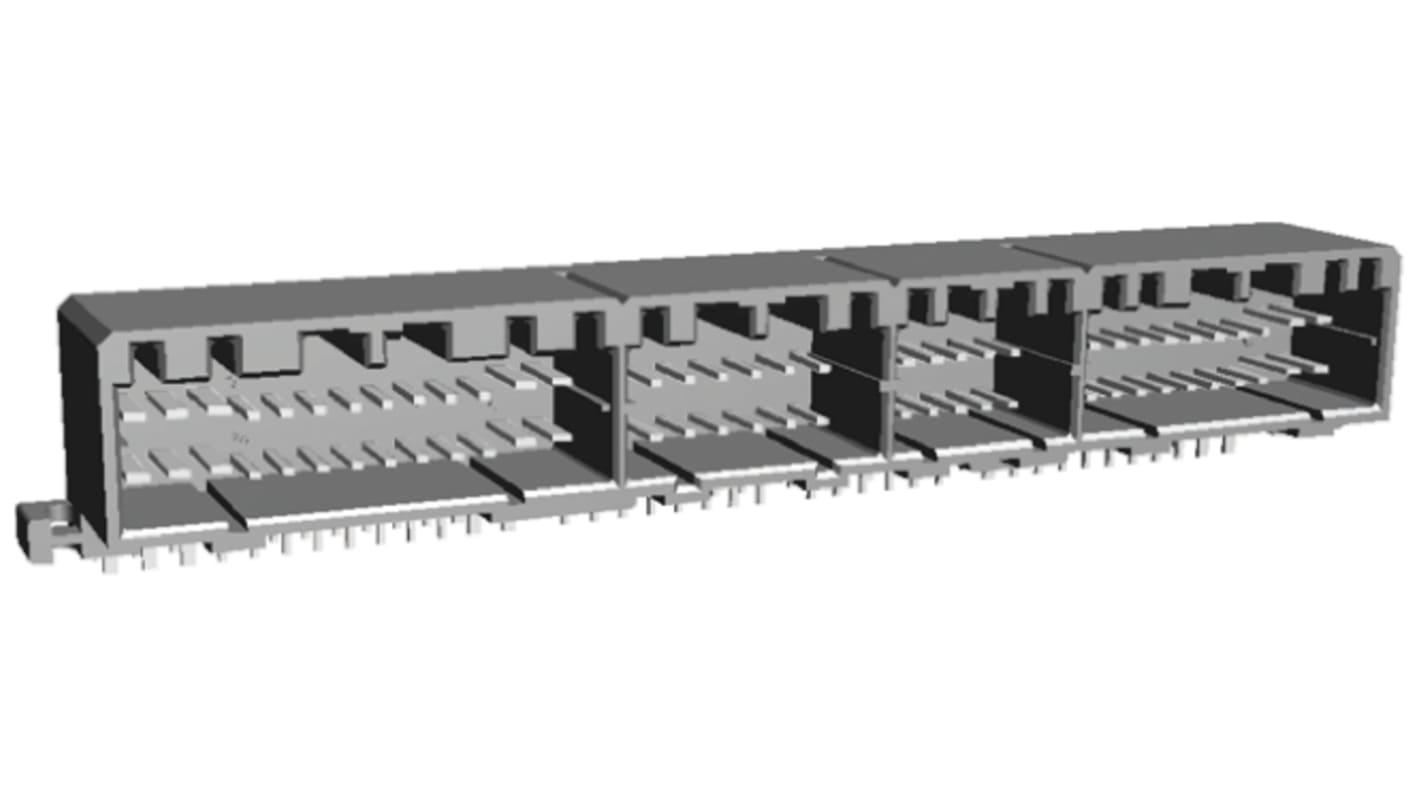

Corpo del connettore TE Connectivity serie MULTILOCK 040/070 Femmina, 76 vie, 2 file, passo 3 mm Angolo destro

Visualizza Corpi connettori
Al momento non disponibile
Siamo spiacenti, ma non sappiamo quando questo prodotto sarà di nuovo disponibile.
Opzioni di confezione:
Codice RS:
720-1014
Codice costruttore:
174915-6
Costruttore:
TE Connectivity
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

TE Connectivity

Numero di contatti

76

Tipo prodotto

Corpo del connettore

Numero file

2

Passo

3mm

Genere connettore

Femmina

Tipo montaggio

Foro passante

Da utilizzare con

Connettore filo-scheda

Orientamento

Angolo destro

Materiale alloggiamento

Tereftalato di polibutilene

Standard/Approvazioni

No

Lunghezza

132.1mm

Larghezza

21.9 mm

Serie

MULTILOCK 040/070

Connettori maschio I/O ibrido filo-scheda MULTILOCK 040/070 TE Connectivity


Una gamma di connettori in stile connettore femmina I/O ibridi filo-scheda MULTILOCK 040/070 o cappucci assemblati con contatti maschio prestagnati. Questi connettori in stile connettore femmina I/O ad angolo retto per montaggio su circuito stampato MULTILOCK 040/070 hanno configurazioni dei contatti per applicazione di potenza e segnale (dati), consultare la scheda tecnica per maggiori dettagli. Il codice 720-0982 è un connettore femmina ibrido 040II/070II ad alta densità.

Questi connettori filo-scheda MULTILOCK 040/070 o cappucci assemblati si accoppiano con connettori maschio assemblati MULTILOCK 040/070, vedere il codice 712-2485.

Connettori e contatti MULTILOCK TE Connectivity


Questo è un tipo di connettore miniaturizzato ad alta densità che offre una soluzione di I/O filo-filo e filo-scheda utilizzata comunemente nel settore automobilistico ma adatta per svariate applicazioni di trasmissione di segnali.

Contatti a crimpare ad innesto per connettori femmina, montaggio su cavo

Le opzioni per il montaggio su scheda sono fornite con i contatti maschio

Per i collegamenti filo-scheda, utilizzare un cavo e un connettore di scheda

Il connettore femmina per cavo accetta contatti femmina, il connettore maschio per cavo accetta contatti maschio

I connettori maschio e femmina per cavo si accoppiano per consentire collegamenti filo-filo

Connettori per fili ad alta densità con centri di contatto da 2,5 mm
