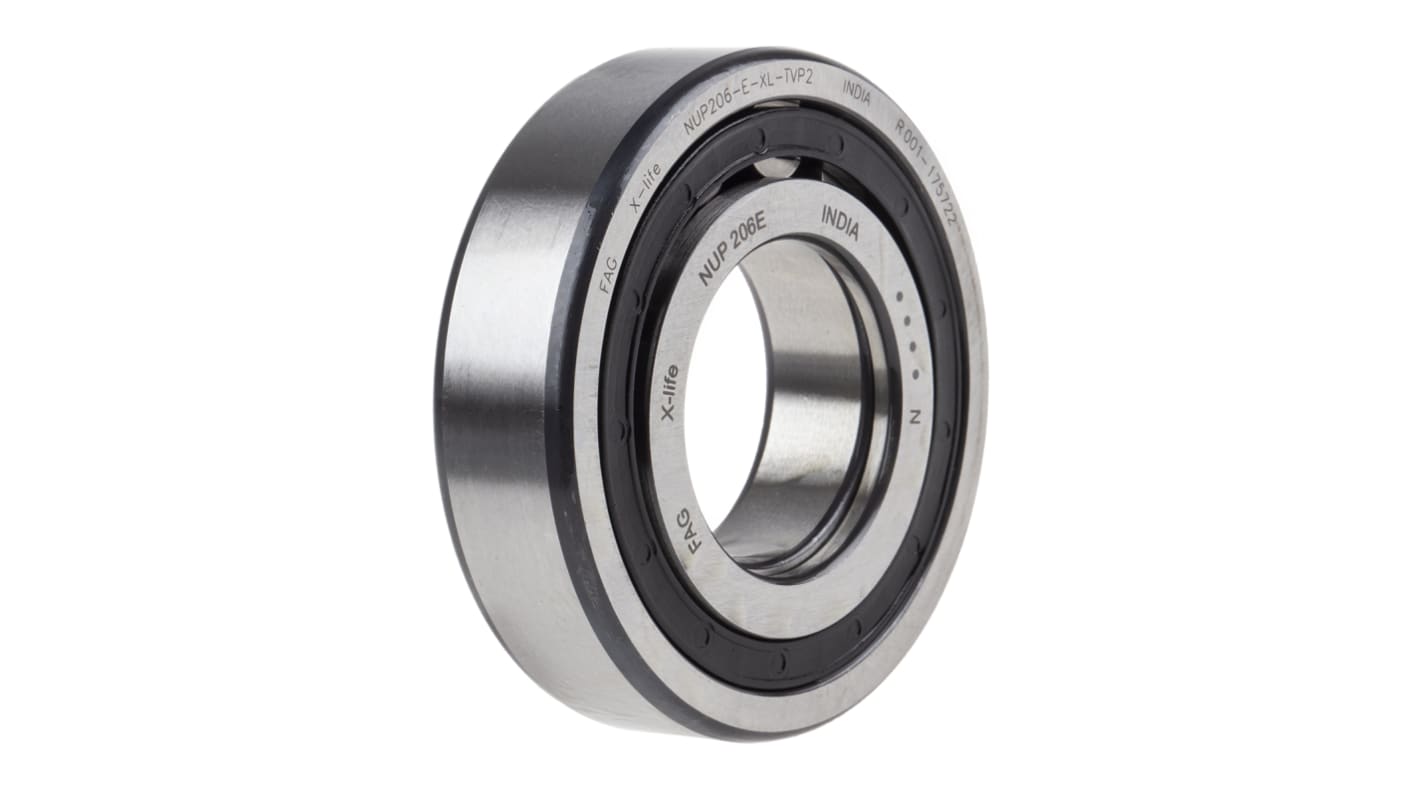

Cuscinetto a rullo FAG, Ø int. 30mm, Ø est. 62mm, guida larga 16mm

I cuscinetti a rulli cilindrici a fila singola con gabbia sono unità che comprendono anelli interni ed esterni solidi con gruppi a rullo cilindrico e gabbia. Gli anelli esterni sono dotati di nervature di rinforzo rigide su entrambi i lati o di nessuna nervatura, mentre gli anelli interni hanno una o due nervature di rinforzo rigide o non presentano alcuna nervatura. La gabbia impedisce che i rulli cilindrici entrino in contatto l’un l’altro durante la rotazione. I cuscinetti del tipo a gabbia sono molto rigidi, in grado di sopportare carichi radiali elevati e, grazie alla gabbia, sono adatti per velocità superiori rispetto ai cuscinetti a pieno riempimento. I cuscinetti con il suffisso E hanno un set di rulli di maggiore capacità e sono quindi pensati per una capacità di carico moto alta. I cuscinetti sono separabili e sono quindi più facili da montare e smontare.

Cuscinetti flottanti
Spostamento assiale
Cuscinetti semiflottanti
Cuscinetti con anello a sezione a L
Spostamento assiale
Cuscinetti fissi
Cuscinetti con rondella di rinforzo
