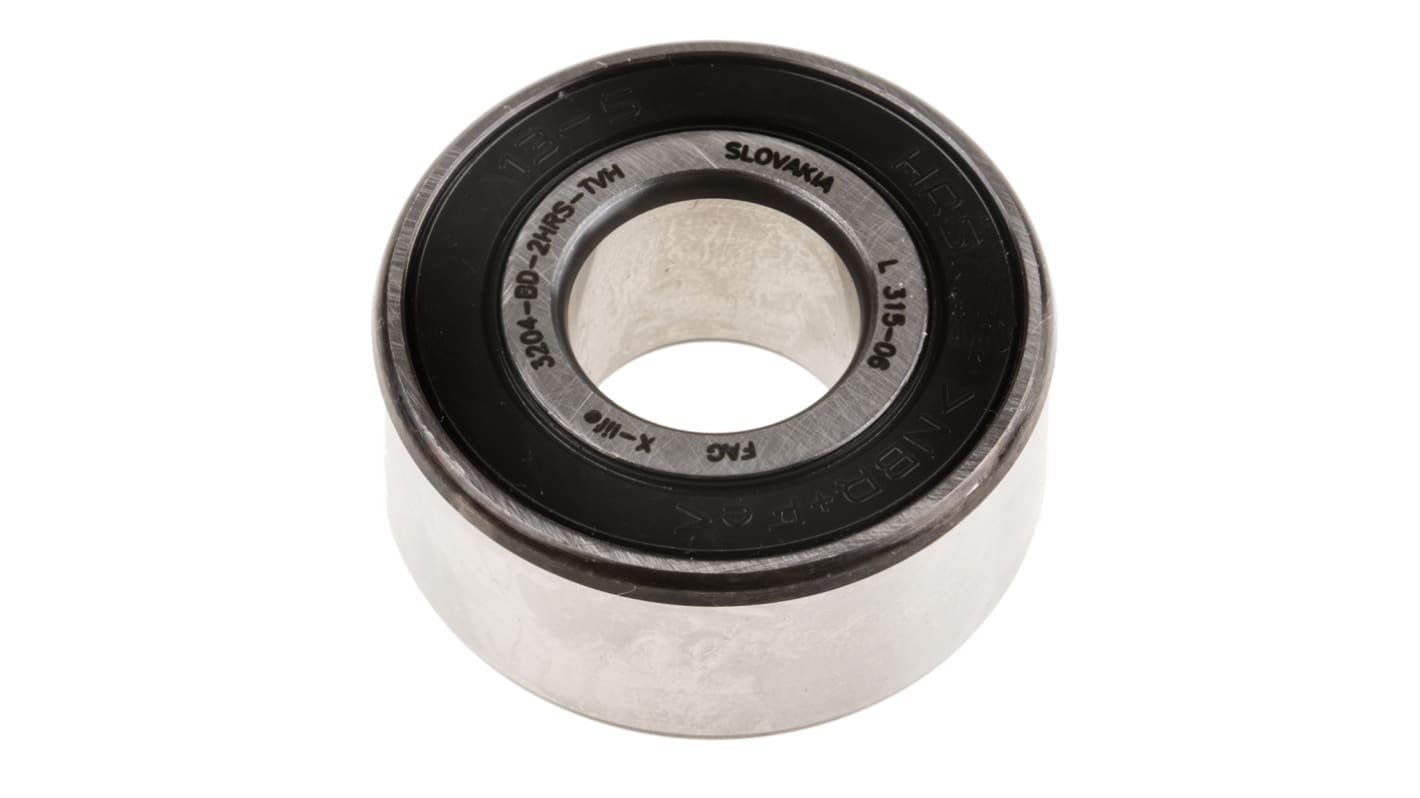

Cuscinetto a sfera Cuscinetto a sfere a contatto angolare a due corone FAG in Acciaio, 2 file, Ø int. 20mm, Ø est.

Codice RS:: 137-1503
Codice costruttore:: 3204-BD-XL-2HRS-TVH
Costruttore:: FAG

Cuscinetto a sfera Cuscinetto a sfere a contatto angolare a due corone FAG in Acciaio, 2 file, Ø int. 20mm, Ø est.

Visualizza Cuscinetti a sfera

Sconto per quantità disponibile

Prezzo per Unità*

53,54 €

(IVA esclusa)

65,32 €

(IVA inclusa)

Consegna GRATUITA per ordini superiori a 100,00 €

In magazzino

12 unità pronte per la spedizione da un'altra sede

Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".

Unità	Per unità
1 - 4	53,54 €
5 - 9	51,40 €
10 - 24	50,33 €
25 +	49,25 €

*prezzo indicativo

Spediamo in tutta Italia in media in 1-2 giorni

Per un servizio di consegna eccellente, abbiamo ottimizzato le modalità di consegna dai nostri magazzini in Europa, che ora includono anche il trasporto aereo per allineare le tempistiche a quelle del magazzino Italia.

Scopri di più

Codice RS:: 137-1503
Codice costruttore:: 3204-BD-XL-2HRS-TVH
Costruttore:: FAG

Cuscinetti a sfere a contatti angolari a due file

I cuscinetti a sfere a contatti angolari a due file FAG di Schaeffler sono unità che presentano anelli interni ed esterni solidi nonché gruppi di sfere e gabbie con queste ultime realizzate in poliammide, lamiera d'acciaio o ottone. Dal punto di vista della progettazione, essi corrispondono a coppie di cuscinetti a sfere singoli disposti a O, ma con una struttura più stretta. Si distinguono dagli omologhi per le dimensioni dell'angolo dei contatti e per la struttura dei cuscinetti a sfere.

I cuscinetti sono disponibili in versione aperta e sigillata. Grazie alla tecnologia di produzione utilizzata, i cuscinetti aperti possono avere comunque cavità tornite sull'anello esterno per guarnizioni o schermature. I cuscinetti a sfere a tenuta sono senza necessità di manutenzione e, di conseguenza, consentono di creare disposizioni economiche. La capacità di auto-allineamento dei cuscinetti a sfere a contatto angolare è limitata.

Caratteristiche e vantaggi

• Costi operativi inferiori

• Manutenzione ridotta grazie alla migliore lubrificazione

• Ridotta generazione di calore

• Meno rumore

Informazioni sull'applicazione del prodotto

Questi cuscinetti presentano una migliore precisione di funzionamento e superfici ottimizzate che conferiscono loro un aumento del carico limite per la fatica. In termini di aumento della durata nominale, è possibile un aumento fino al 50%. In alcune applicazioni, è possibile progettare una disposizione di cuscinetti più limitata.

Suffissi

BD - Struttura interna modificata

2HSR - Guarnizioni a labbro su entrambi i lati

TVH - Gabbia a innesto in poliammide solido, guidata da sfere

Cuscinetto a sfera Schaeffler serie 2 Light, diametro interno 20 mm, diametro esterno 47 mm - 3204-BD-XL-2HRS-TVH

Questo cuscinetto a sfere è del tipo a doppia fila a contatto angolare, adatto a diverse applicazioni industriali. Con un diametro interno di 20 mm e un diametro esterno di 47 mm, è progettato per un'efficace gestione del carico. Con una larghezza della pista di 20,6 mm, questo cuscinetto è costruito in acciaio di alta qualità, garantendo durata e affidabilità in ambienti difficili.

Caratteristiche e vantaggi

• Design a doppia fila per una maggiore capacità di carico
• Entrambi i lati sono sigillati per evitare contaminazioni e usura
• Carico statico nominale di 12,9 kN per prestazioni robuste
• Il coefficiente di carico dinamico di 20,6 kN supporta le applicazioni per impieghi gravosi
• Costruito in acciaio per garantire longevità e resistenza alla deformazione
• Il materiale della gabbia in plastica riduce l'attrito per un funzionamento più fluido

Applicazioni

• Utilizzato nei sistemi di automazione per garantire la precisione dei movimenti
• Adatto per apparecchiature elettriche ed elettroniche che richiedono una rotazione affidabile
• Applicato negli assemblaggi meccanici in cui è fondamentale il supporto di carichi elevati
• Ideale per il foro parallelo di macchinari e attrezzature

Quali sono i vantaggi dell'utilizzo di questo cuscinetto rispetto ai tipi a fila singola?

Il design a doppia fila aumenta notevolmente la capacità di carico, consentendo una maggiore stabilità sotto carichi pesanti. Ciò si traduce anche in una maggiore durata operativa grazie a una migliore distribuzione delle forze tra gli elementi del cuscinetto.

In che modo il sistema di tenuta contribuisce alle prestazioni del cuscinetto?

Le guarnizioni su entrambi i lati proteggono efficacemente dalla polvere e dalla perdita di lubrificante, riducendo al minimo i requisiti di manutenzione. Ciò aumenta la durata complessiva e l'affidabilità operativa del cuscinetto in ambienti difficili.

Quali sono i materiali utilizzati per la costruzione di questo cuscinetto?

Il materiale principale è l'acciaio, noto per la sua resistenza e durata. La gabbia è in plastica e contribuisce a ridurre l'attrito e l'usura durante il funzionamento.

In che modo il codice del gioco del cuscinetto influisce sulle sue prestazioni?

Il codice del gioco CN indica un gioco di funzionamento normale, che lo rende adatto ad applicazioni con variazioni termiche e di carico standard. Ciò garantisce prestazioni ottimali senza rischi significativi di usura eccessiva o guasti.

Quali coefficienti di carico ci si può aspettare da questo modello in condizioni tipiche?

Con un coefficiente di carico statico di 12,9 kN e un coefficiente di carico dinamico di 20,6 kN, questo cuscinetto è adatto alle applicazioni che richiedono carichi elevati e costanti senza compromettere l'affidabilità.

FAG

Attributo	Valore
Diametro interno	20mm
Diametro esterno	47mm
Larghezza guida di scorrimento	20.6mm
Tipo di cuscinetto a sfera	Cuscinetto a sfere a contatto angolare a due corone
Disposizione delle guarnizioni	Sigillato su entrambi i lati
Gioco del cuscinetto	CN
Materiale	Acciaio
Materiale sfera	Acciaio
Materiale gabbia	Plastica
Numero di file	2
Capacità di carico statico	12.9kN
Capacità di carico dinamico	20.6kN
Codice di autorizzazione	CN
Tipo di foro	Parallelo
Serie di cuscinetti	2 Leggero
Tipo di guida di scorrimento	Piano
Codice cuscinetto parziale	3204
