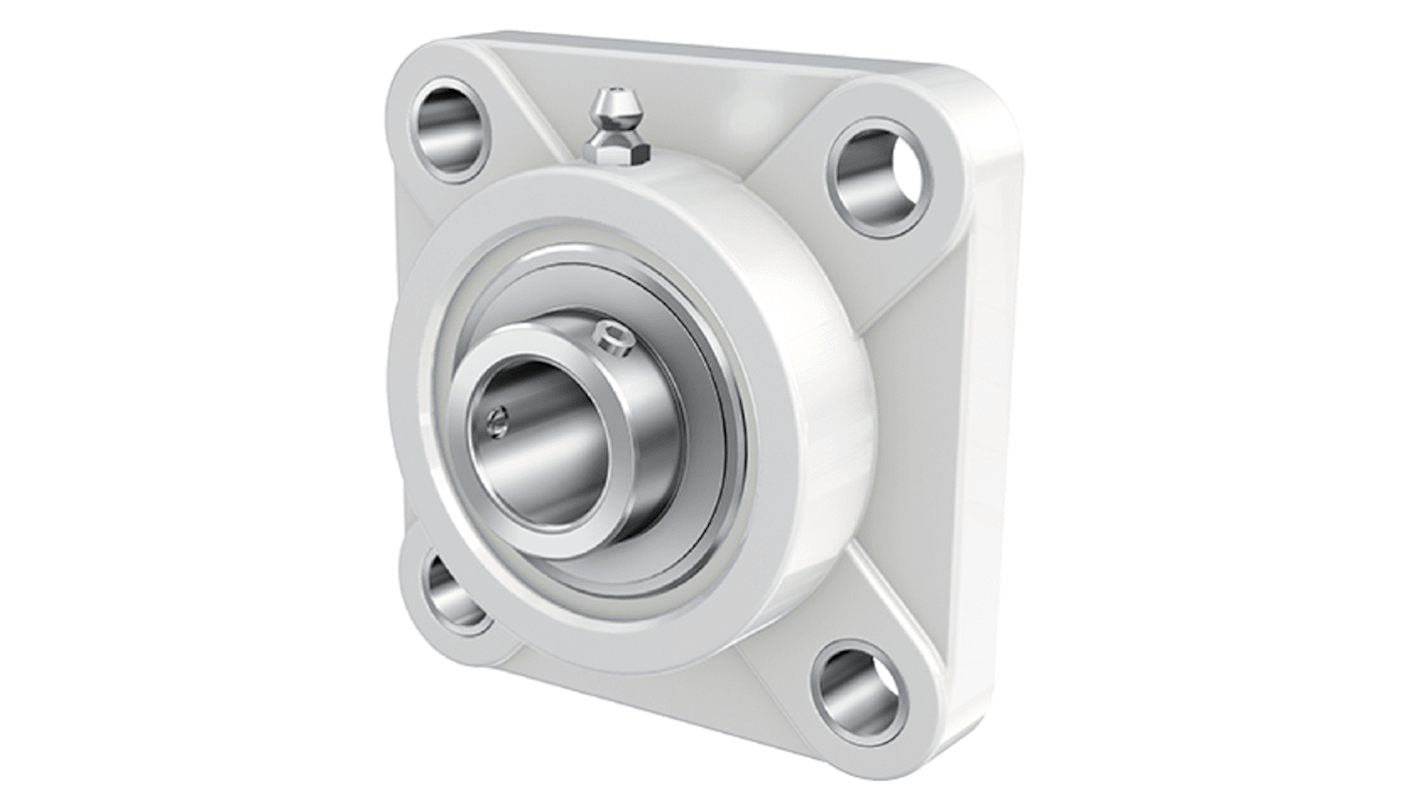

Unità cuscinetto flangia INA, 4 fori di montaggio RCJY35-TV-VA-FD da 13 mm, Ø int 35 mm ID, dimensioni 117 mm x 3mm x

Questa unità cuscinetto a flangia fornisce una soluzione di cuscinetto montata per alberi rotanti all'interno di assemblaggi meccanici e di automazione. È progettato per supportare carichi assiali e radiali in apparecchiature che richiedono un montaggio a flangia e un'interfaccia dell'albero da 35 mm. Il materiale dell'alloggiamento e il modello di fissaggio a quattro bulloni forniscono un'unità compatta e facile da installare per l'uso in linee di produzione, rack elettrici e sistemi di movimento in cui è preferibile un supporto a flangia.

• La capacità dinamica di 22 kN offre prestazioni di funzionamento ad alto carico • La capacità statica di 12,3 kN resiste agli urti e ai carichi di fermo • La distanza tra i fori di montaggio di 92 mm consente un allineamento preciso dei bulloni • Il diametro del foro di montaggio di 13 mm accetta dispositivi di fissaggio standard • La configurazione a quattro bulloni protegge i gruppi contro la rotazione

• Adatto per supporti per alberi di trasporto in linee automatizzate • Ideale per il montaggio di motori in armadi di controllo • Utilizzato per alberi di guida nelle apparecchiature pick-and-place • Può essere utilizzato per supportare i test di piattaforme e dispositivi di fissaggio

Accetta un diametro interno dell'albero di 35 mm per il montaggio diretto dei cuscinetti.

L'unità ha una profondità di 46,9 mm dalla superficie di montaggio alla superficie del cuscinetto.

Il componente si estende per una lunghezza totale di 117 mm lungo l'asse dell'albero.

L'alloggiamento è realizzato in plastica durevole adatta agli ambienti industriali standard.
