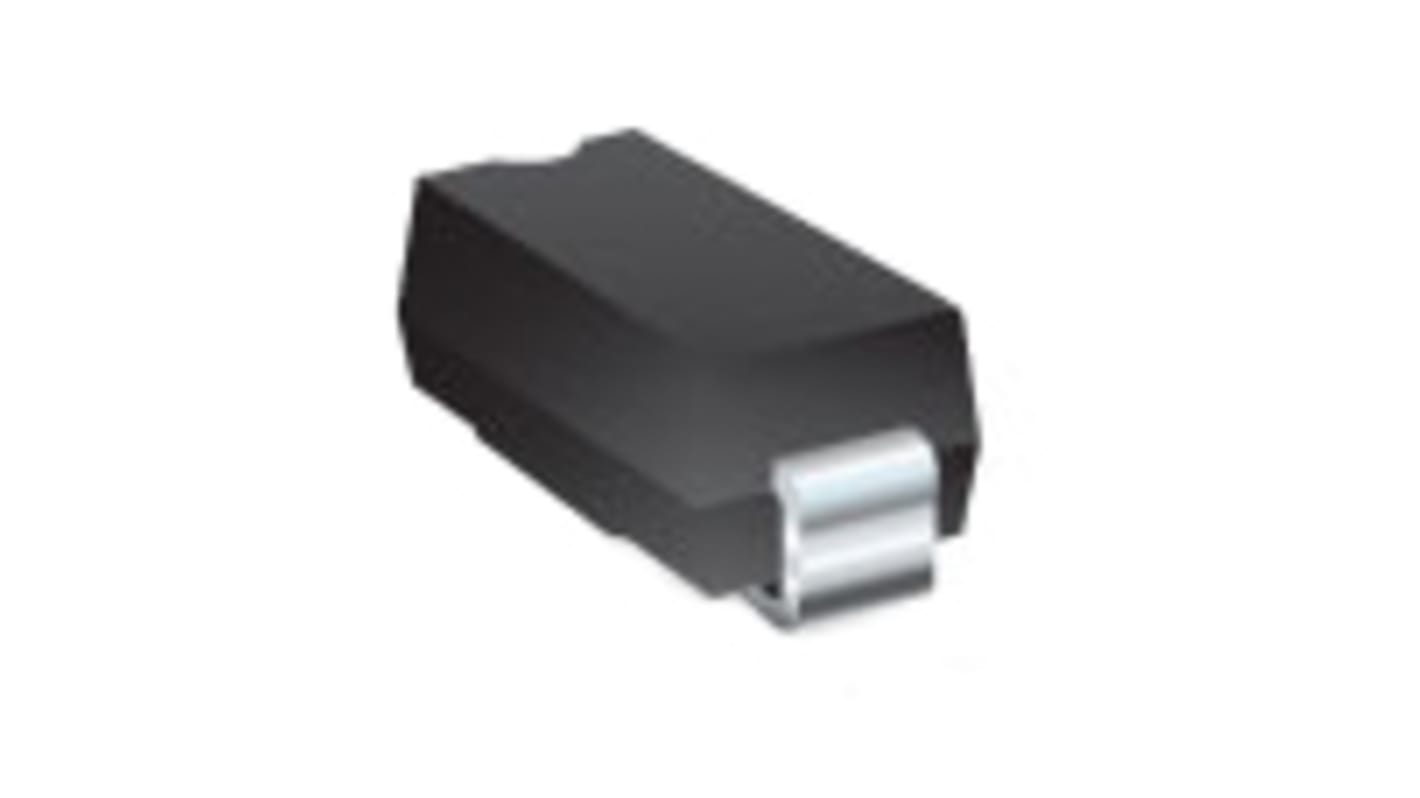

Diodo TVS Bourns 1, Unidirezionale, Superficie, breakdown 13.3 V 5 kW, DO-214, 2 Pin
- Codice RS:
- 161-1526
- Codice costruttore:
- 5.0SMDJ12A
- Costruttore:
- Bourns
Informazioni sulle scorte attualmente non disponibili
- Codice RS:
- 161-1526
- Codice costruttore:
- 5.0SMDJ12A
- Costruttore:
- Bourns
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Bourns | |
| Tipo prodotto | Diodo TVS | |
| Direzione | Unidirezionale | |
| Configurazione diodi | Singolo | |
| Tensione minima di breakdown Vbr | 13.3V | |
| Tipo montaggio | Superficie | |
| Tipo di package | DO-214 | |
| Tensione massima di stand-off inversa Vwm | 12V | |
| Numero pin | 2 | |
| Dissipazione di potenza di picco impulso Pppm | 5kW | |
| Minima temperatura operativa | -55°C | |
| Corrente di test It | 1mA | |
| Corrente di picco massima impulso Ippm | 252A | |
| Tensione di blocco VC | 19.9V | |
| Protezione ESD | Sì | |
| Temperatura massima di funzionamento | 150°C | |
| Numero elementi per chip | 1 | |
| Lunghezza | 7.11mm | |
| Altezza | 2.31mm | |
| Standard/Approvazioni | No | |
| Larghezza | 6.22mm | |
| Serie | 5.0SMD | |
| Standard automobilistico | AEC-Q101 | |
| Corrente massima di dispersione inversa | 2μA | |
| Seleziona tutto | ||
|---|---|---|
Marchio Bourns | ||
Tipo prodotto Diodo TVS | ||
Direzione Unidirezionale | ||
Configurazione diodi Singolo | ||
Tensione minima di breakdown Vbr 13.3V | ||
Tipo montaggio Superficie | ||
Tipo di package DO-214 | ||
Tensione massima di stand-off inversa Vwm 12V | ||
Numero pin 2 | ||
Dissipazione di potenza di picco impulso Pppm 5kW | ||
Minima temperatura operativa -55°C | ||
Corrente di test It 1mA | ||
Corrente di picco massima impulso Ippm 252A | ||
Tensione di blocco VC 19.9V | ||
Protezione ESD Sì | ||
Temperatura massima di funzionamento 150°C | ||
Numero elementi per chip 1 | ||
Lunghezza 7.11mm | ||
Altezza 2.31mm | ||
Standard/Approvazioni No | ||
Larghezza 6.22mm | ||
Serie 5.0SMD | ||
Standard automobilistico AEC-Q101 | ||
Corrente massima di dispersione inversa 2μA | ||
I diodi a chip Bourns sono una soluzione ideale per la comunicazione portatile, informatica e i mercati multimediali e di dati per applicazioni che includono: protezione elettrica, bloccaggio della tensione, commutazione del segnale digitale e rettifica del segnale a bassa potenza. In aggiunta ai vantaggi del basso consumo energetico e del massimo tempo di standby, questi diodi a chip sono dotati di conformità RoHS e contenitore di qualità superiore. Il design del diodo a profilo basso riduce lo slittamento e le opzioni del contenitore senza piombo, diminuisce l'ingombro e migliora le prestazioni elettriche.
A norma RoHS e senza alogeni
Contenitore per montaggio superficiale SMC
Tensione di non intervento: da 12 a 170 Volt
Potenza di impulso di picco: 5000 watt
Coefficiente di temperatura tipica: DVBR= 0,1% xVBR a 25 °C xDT
