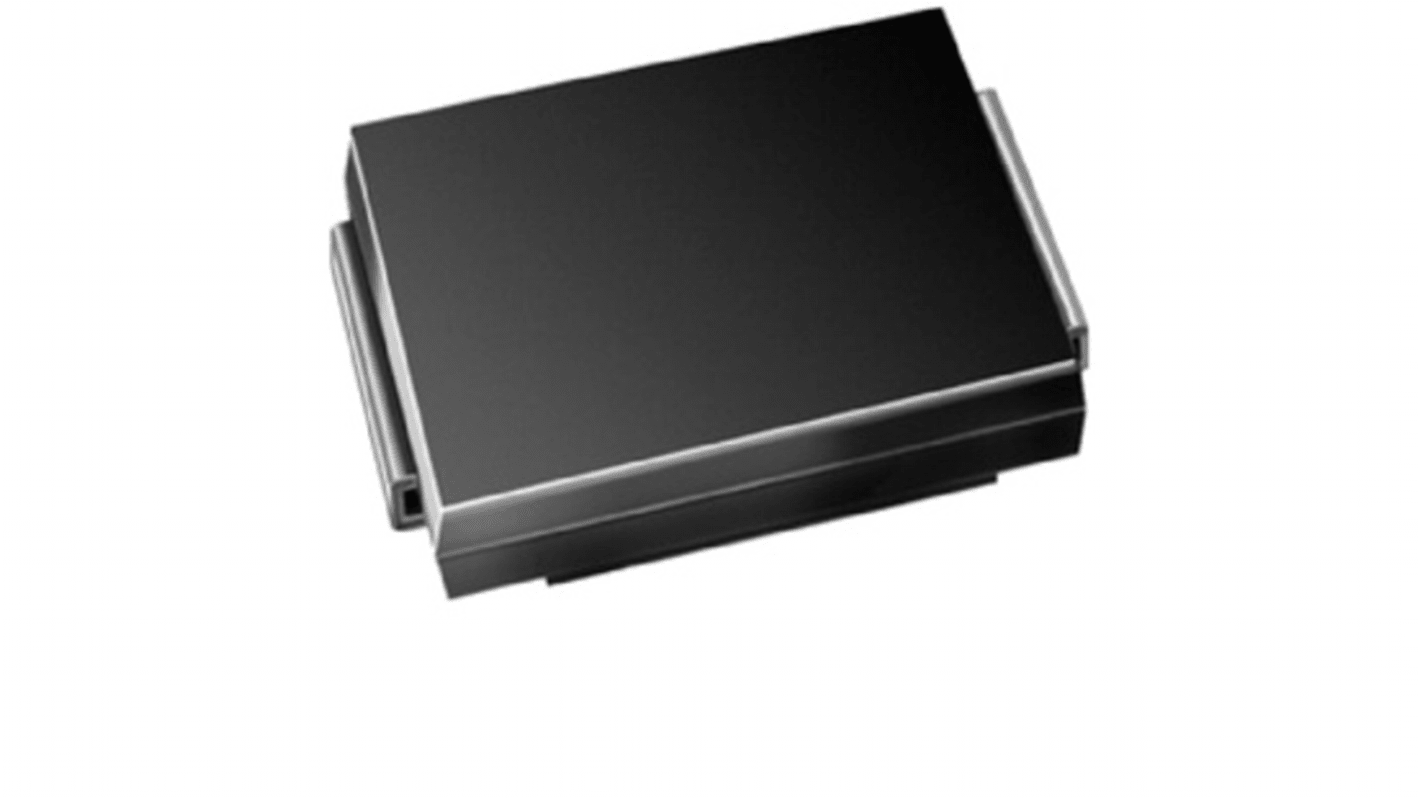

Diodo TVS Vishay, 1.5SMC400AHM3_B/H 1, Unidirezionale, Bidirezionale, Superficie, breakdown 380 V 1.5 kW, DO-214, 2 Pin
- RS Stock No.:
- 219-0028
- Mfr. Part No.:
- 1.5SMC400AHM3_B/H
- Brand:
- Vishay
Bulk discount available
Subtotal (1 pack of 15 units)*
18,615 €
(exc. VAT)
22,71 €
(inc. VAT)
Aggiungi 60 units per ottenere la consegna gratuita
Ultimi pezzi su RS
- 1605 unità ancora disponibili, pronte per la spedizione da un'altra sede.
Units | Per unit | Per Pack* |
|---|---|---|
| 15 - 135 | 1,241 € | 18,62 € |
| 150 - 360 | 1,179 € | 17,69 € |
| 375 - 735 | 1,117 € | 16,76 € |
| 750 - 1485 | 1,056 € | 15,84 € |
| 1500 + | 0,993 € | 14,90 € |
*price indicative
- RS Stock No.:
- 219-0028
- Mfr. Part No.:
- 1.5SMC400AHM3_B/H
- Brand:
- Vishay
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| Marchio | Vishay | |
| Direzione | Unidirezionale, Bidirezionale | |
| Tipo prodotto | Diodo TVS | |
| Configurazione diodi | Singolo | |
| Tensione minima di breakdown Vbr | 380V | |
| Tipo montaggio | Superficie | |
| Tipo di package | DO-214 | |
| Tensione massima di stand-off inversa Vwm | 342V | |
| Numero pin | 2 | |
| Dissipazione di potenza di picco impulso Pppm | 1.5kW | |
| Corrente di picco massima impulso Ippm | 2.7A | |
| Corrente di test It | 1mA | |
| Minima temperatura operativa | -65°C | |
| Tensione di blocco VC | 548V | |
| Protezione ESD | Sì | |
| Temperatura massima di funzionamento | 150°C | |
| Numero elementi per chip | 1 | |
| Serie | 1.5SMS TVS | |
| Standard/Approvazioni | No | |
| Lunghezza | 7.1mm | |
| Larghezza | 3.2 mm | |
| Altezza | 2.62mm | |
| Corrente massima di dispersione inversa | 1μA | |
| Standard automobilistico | AEC-Q101 | |
| Select all | ||
|---|---|---|
Marchio Vishay | ||
Direzione Unidirezionale, Bidirezionale | ||
Tipo prodotto Diodo TVS | ||
Configurazione diodi Singolo | ||
Tensione minima di breakdown Vbr 380V | ||
Tipo montaggio Superficie | ||
Tipo di package DO-214 | ||
Tensione massima di stand-off inversa Vwm 342V | ||
Numero pin 2 | ||
Dissipazione di potenza di picco impulso Pppm 1.5kW | ||
Corrente di picco massima impulso Ippm 2.7A | ||
Corrente di test It 1mA | ||
Minima temperatura operativa -65°C | ||
Tensione di blocco VC 548V | ||
Protezione ESD Sì | ||
Temperatura massima di funzionamento 150°C | ||
Numero elementi per chip 1 | ||
Serie 1.5SMS TVS | ||
Standard/Approvazioni No | ||
Lunghezza 7.1mm | ||
Larghezza 3.2 mm | ||
Altezza 2.62mm | ||
Corrente massima di dispersione inversa 1μA | ||
Standard automobilistico AEC-Q101 | ||
- COO (Country of Origin):
- CN
I diodi TVS transorb serie di diodi Vishay sono adatti per applicazioni quali la protezione di componenti elettronici sensibili contro i transienti di tensione indotti dalla commutazione di carico induttivo e dall'illuminazione su IC, MOSFET, linee di segnale di unità sensore per dispositivi di consumo, computer, industriali e telecomunicazioni.
Capacità di potenza di impulso di Peak 600 W con 10/1000 μs forma d'onda
Aliquota ripetitiva (duty cycle): 0,01 %
Eccellente capacità di bloccaggio
Tempo di risposta molto rapido
Bassa resistenza contro le sovratensioni incrementali
