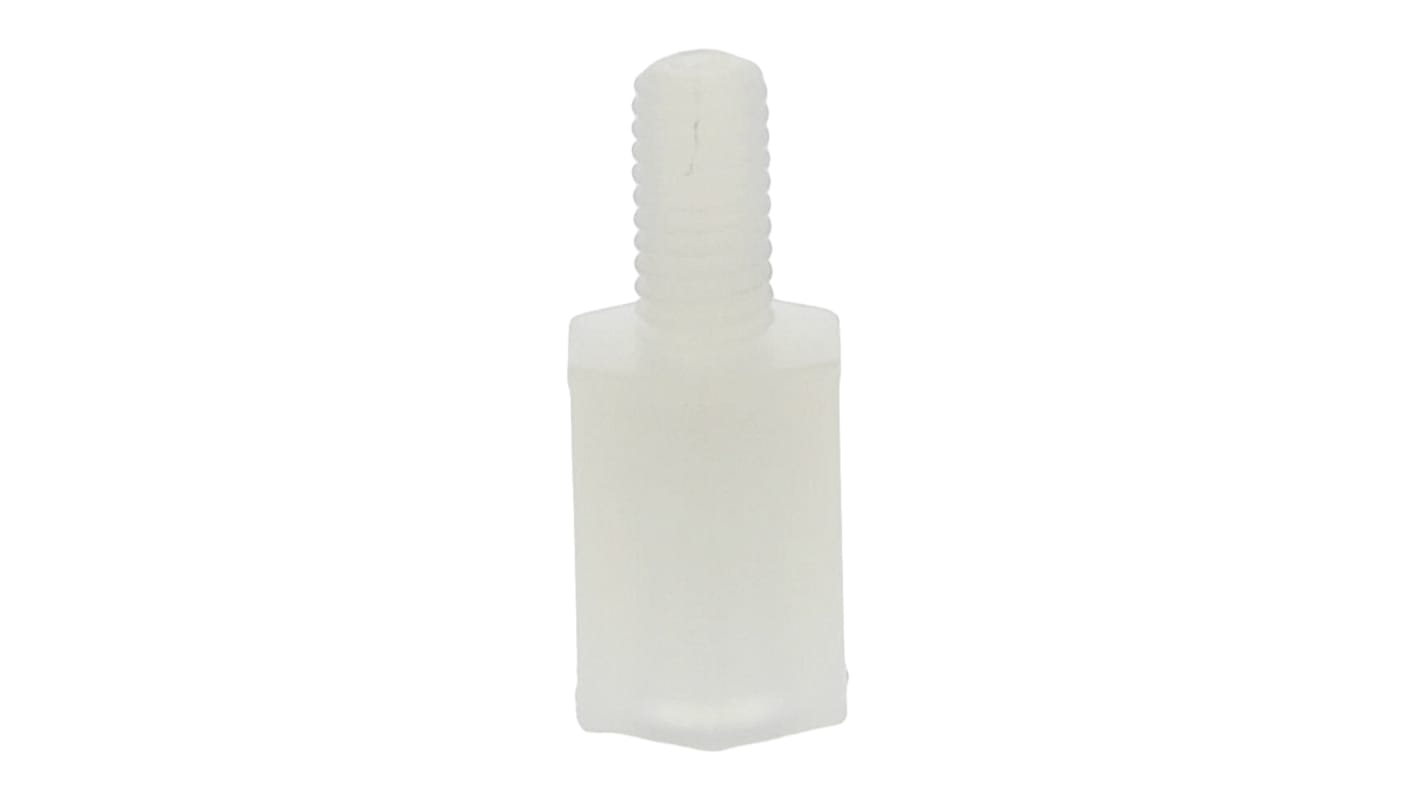

Distanziale filettato Esagonale Femmina/maschio, in Nylon 66 Liscio, L. 8mm, M3 x M3

Da RS PRO, una gamma di distanziatori di alta qualità realizzati in nylon robusto o con inserti filettati in metallo e un materiale isolante in nylon. Questi versatili distanziatori sono progettati per il montaggio su circuito stampato e per sollevare il circuito stampato dagli altri componenti, come ad esempio all'interno di un telaio del computer o un altro circuito stampato, in modo analogo ai distanziatori. Sono inoltre ideali per migliorare lo spazio per il flusso d'aria intorno ai componenti quando l'apparecchiatura assume elevate temperature. Questi distanziatori sono disponibili in una gamma di dimensioni filettature e altezze diverse per soddisfare un'ampia gamma di applicazioni.

Cosa sono i distanziatori filettati?
I distanziatori sono utilizzati per separare di una distanza impostata un circuito stampato da altri componenti o da una scheda di base e svolgono una funzione simile ai distanziali. Questi distanziatori sono disponibili con una configurazione femmina-femmina o maschio-femmina per adattarsi a un'ampia gamma di applicazioni su circuito stampato. La configurazione femmina-femmina è dotata di una filettatura interna a entrambe le estremità. Il maschio-femmina è dotato di una filettatura interna a un'estremità e di un perno filettato esternamente all'altra per consentire l'unione dei componenti.

Caratteristiche e vantaggi
Versatile e facile da montare
• Può essere avvitato in posizione e rimosso manualmente
• Le versioni a forma esagonale possono essere serrate con una chiave
• Bloccare saldamente il circuito stampato in posizione
• Il materiale di isolamento in nylon riduce il rischio di cortocircuiti elettrici ed è anche leggero e Durable. Ha anche una buona resistenza alle sostanze corrosive
• Versioni con inserti filettati in ottone nichelato per una maggiore resistenza alla corrosione

Domande e risposte

Come si incastrano questi distanziatori?
Il distanziatore della misura corretta viene selezionato e poi inserito o allineato con fori pre-forati nel circuito stampato. Una vite metrica o un dado viene quindi fissato sulla o nella filettatura del distanziatore per bloccarlo e tenerlo saldamente in posizione. I dadi e le viti possono essere allentati e serrati all'occorrenza. Un distanziatore maschio può essere avvitato in un distanziatore femmina a condizione che le filettature siano della stessa dimensione.

Dove vengono utilizzati questi distanziatori?
Questi distanziatori sono utilizzati in varie applicazioni elettroniche per creare spazi tra i singoli circuiti stampati dove fungono da distanziali e per separare le schede per circuiti stampati da altri componenti. Queste applicazioni vanno dall'elettronica di consumo alle macchine per ufficio e le apparecchiature di trasmissione dati e telecomunicazioni.

I distanziali hanno la stessa dimensione del filetto a entrambe le estremità.

Per unità, codice RS: 325-738

RS stock no: 269-9026
