- Codice RS:
- 214-8070
- Codice costruttore:
- TB67H401FTG(O,EL)
- Costruttore:
- Toshiba
2055 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per 1pz in confezione da 5
4,442 €
(IVA esclusa)
5,419 €
(IVA inclusa)
Unità | Per unità | Per Pack* |
5 - 45 | 4,442 € | 22,21 € |
50 - 95 | 3,946 € | 19,73 € |
100 - 495 | 3,552 € | 17,76 € |
500 - 1995 | 2,962 € | 14,81 € |
2000 + | 2,73 € | 13,65 € |
*prezzo indicativo |
- Codice RS:
- 214-8070
- Codice costruttore:
- TB67H401FTG(O,EL)
- Costruttore:
- Toshiba
Documentazione Tecnica
Normative
Dettagli prodotto
Il driver per motori c.c. con spazzole Toshiba è dotato di doppi ponti H integrati che possono essere controllati in modo indipendente. Questo IC è fabbricato con il processo BiCD ed è classificato come 50V, 3,0 a/ch.
In grado di azionare due motori c.c. con spazzole utilizzando il doppio H-Bridge Modalità (3,0 A/canale)
In grado di azionare un motore c.c. con spazzole con corrente elevata, utilizzando la modalità H-bridge singola (6,0 A)
Limite di corrente e uscita di rilevamento del limite di corrente per ciascun ponticello H.
MOSFET a basso valore Ron (ON) (lato alto + lato basso = 0,49 Ω, in modalità ponte H doppio)
Funzioni di rilevamento degli errori (spegnimento termico (TSD), rilevamento della sovracorrente (ISD), reset all'accensione (por))
Uscita segnale di rilevamento errore (uscita errore)
Vcc interno (5 V) il regolatore consente al conducente di funzionare con un unico dispositivo Alimentazione (VM)
Frequenza PWM interna regolabile tramite componenti esterni

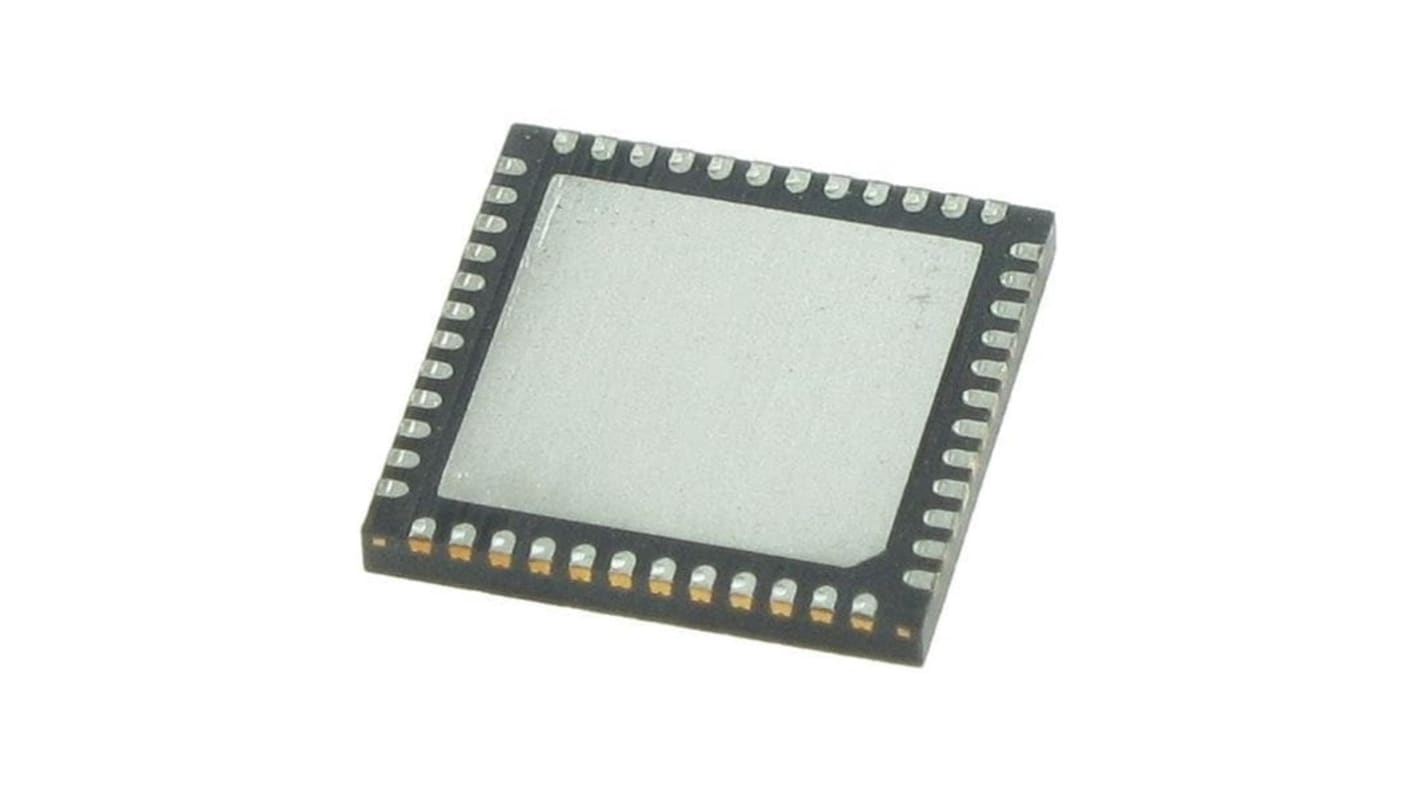

Contenitore di piccole dimensioni con cuscinetto termico. (QFN48: 7 mm x 7 mm)
In grado di azionare un motore c.c. con spazzole con corrente elevata, utilizzando la modalità H-bridge singola (6,0 A)
Limite di corrente e uscita di rilevamento del limite di corrente per ciascun ponticello H.
MOSFET a basso valore Ron (ON) (lato alto + lato basso = 0,49 Ω, in modalità ponte H doppio)
Funzioni di rilevamento degli errori (spegnimento termico (TSD), rilevamento della sovracorrente (ISD), reset all'accensione (por))
Uscita segnale di rilevamento errore (uscita errore)
Vcc interno (5 V) il regolatore consente al conducente di funzionare con un unico dispositivo Alimentazione (VM)
Frequenza PWM interna regolabile tramite componenti esterni
Contenitore di piccole dimensioni con cuscinetto termico. (QFN48: 7 mm x 7 mm)
Specifiche
Attributo | Valore |
---|---|
Tipo di motore | c.c. con spazzole |
Configurazione dell'uscita | Half Bridge doppio |
Corrente di uscita massima | 6A |
Tensione di alimentazione massima | 5 V |
Tipo di montaggio | Montaggio superficiale |
Tipo di package | VQFN |
Numero pin | 48 |
