- Codice RS:
- 214-8102
- Codice costruttore:
- TC78H653FTG(O,EL)
- Costruttore:
- Toshiba
12000 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità (Su Bobina da 4000)
0,798 €
(IVA esclusa)
0,974 €
(IVA inclusa)
Unità | Per unità | Per Bobina* |
4000 + | 0,798 € | 3.192,00 € |
*prezzo indicativo |
- Codice RS:
- 214-8102
- Codice costruttore:
- TC78H653FTG(O,EL)
- Costruttore:
- Toshiba
Documentazione Tecnica
Normative
Dettagli prodotto
Il driver doppio ponte Toshiba 1,8-V è un IC per uno o due motori c.c. con spazzole o un motore passo-passo che incorpora DMOS con bassa resistenza ON nei transistor di uscita. È dotato di modalità di marcia avanti, retromarcia, arresto o frenata selezionabile. Sono implementate funzioni di rilevamento della sovracorrente, spegnimento termico e blocco di sicurezza contro sottotensione.
Tensione massima di alimentazione: 8,0 V.
Alimentazione tensione d'esercizio: Da 1,8 V a 7,5 V.
Corrente nominale di uscita del motore con spazzole (c.c.): 4,0 a (max) in modalità grande e 2,0 a (max) in modalità piccola
Corrente nominale di uscita del motore con spazzole (Peak): 5,0 A (max) a 10 ms o meno in modalità grande e 2,5 a (max) a 10 ms o meno in modalità piccola
Corrente nominale di uscita del motore passo-passo (c.c.): 2,0 a (c.c.) e 2,5 a (Peak)
Resistenza ALL'ACCENSIONE in uscita: 1 0.11Ω (tip.) Modalità grande e 0,22 Ω (tip.) Modalità piccola
Funzione di standby incorporata: Corrente di consumo 0 μA (tip.)
Circuito di protezione da conduzione incrociata incorporato
Rilevamento della sovracorrente incorporato (ISD), spegnimento termico (TSD) e blocco di sicurezza contro sottotensione (UVLO)

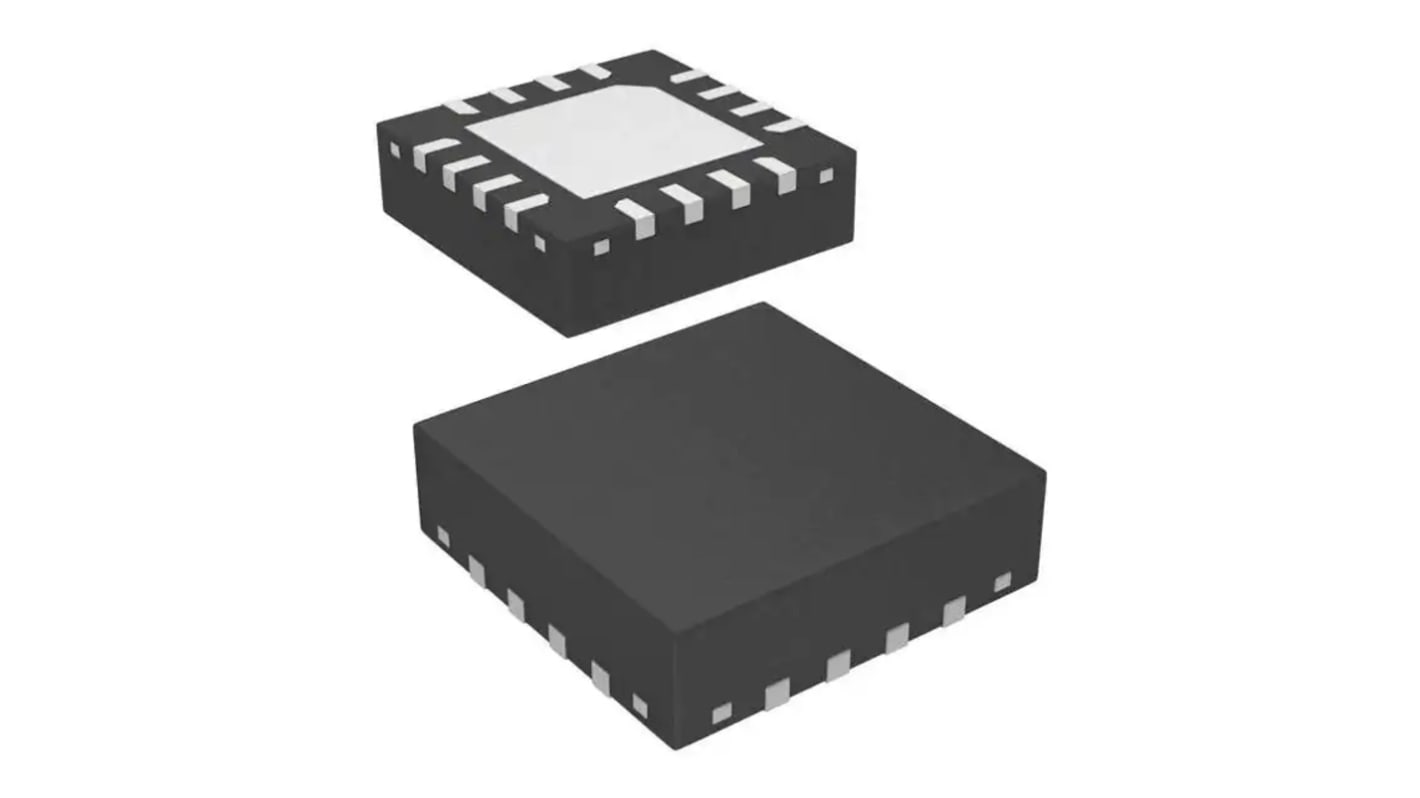

Contenitore: P-VQFN16-0303-0.50-001(3,0 mm´3,0 mm)
Alimentazione tensione d'esercizio: Da 1,8 V a 7,5 V.
Corrente nominale di uscita del motore con spazzole (c.c.): 4,0 a (max) in modalità grande e 2,0 a (max) in modalità piccola
Corrente nominale di uscita del motore con spazzole (Peak): 5,0 A (max) a 10 ms o meno in modalità grande e 2,5 a (max) a 10 ms o meno in modalità piccola
Corrente nominale di uscita del motore passo-passo (c.c.): 2,0 a (c.c.) e 2,5 a (Peak)
Resistenza ALL'ACCENSIONE in uscita: 1 0.11Ω (tip.) Modalità grande e 0,22 Ω (tip.) Modalità piccola
Funzione di standby incorporata: Corrente di consumo 0 μA (tip.)
Circuito di protezione da conduzione incrociata incorporato
Rilevamento della sovracorrente incorporato (ISD), spegnimento termico (TSD) e blocco di sicurezza contro sottotensione (UVLO)
Contenitore: P-VQFN16-0303-0.50-001(3,0 mm´3,0 mm)
Specifiche
Attributo | Valore |
---|---|
Tipo di motore | c.c. con spazzole |
Configurazione dell'uscita | Half bridge quadruplo |
Corrente di uscita massima | 5A |
Tensione di alimentazione massima | 8 V |
Tipo di montaggio | Montaggio superficiale |
Tipo di package | QFN |
Numero pin | 16 |
