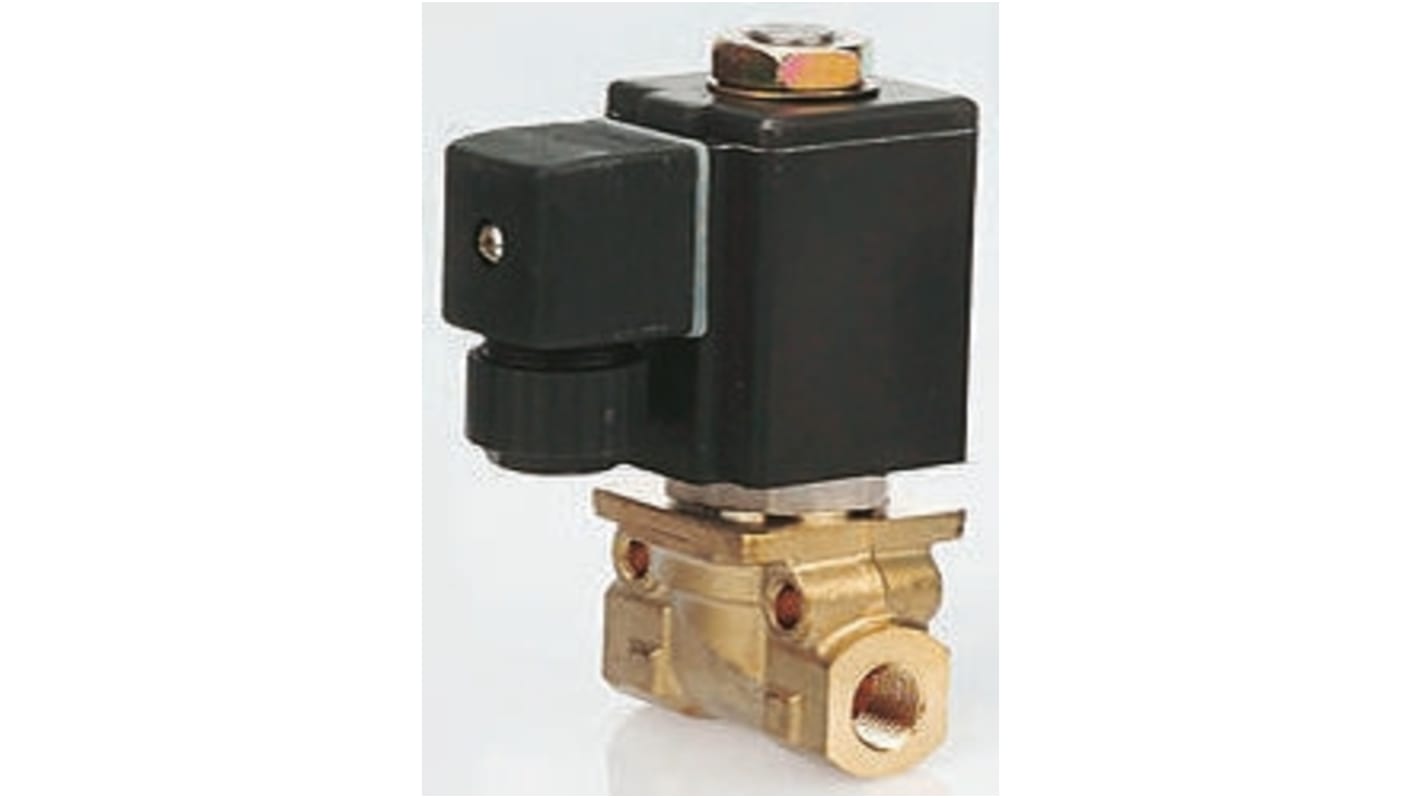

Valvola a solenoide 023897 NC Burkert, 12 bar max, 2 porte, 110 V ac 6.35 mm 6.35 mm

Prezzo per 1 unità*

159,58 €

(IVA esclusa)

194,69 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
In magazzino
  • 1 unità pronte per la spedizione da un'altra sede
  • Più 3 unità in spedizione dal 12 marzo 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità
Per unità
1 +159,58 €

*prezzo indicativo

Codice RS:
439-199
Codice costruttore:
023897
Costruttore:
Burkert
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Burkert

Tensione di alimentazione

110 V ac

Tipo prodotto

Valvola a solenoide

Numero di porte

2

Dimensione attacco in ingresso

6.35 mm

Dimensione attacco uscita

6.35 mm

Posizione predefinita della valvola

NC

Tipo connessione in ingresso

Filettato

Filettatura di ingresso standard

G

Tipo di connessione in uscita

Filettato

Diametro orifizio

4mm

Materiale corpo

Ottone

Applicazione

Etilometri, Carburante, Gas, Olio idraulico, Solvente, Vapore, Acqua

Tipologia porta di ingresso

Femmina

Serie

255

Standard filettatura di uscita

G

Tipologia porta di uscita

Femmina

Minima temperatura operativa

-40°C

Pressione operativa massima

12 bar

Temperatura massima di funzionamento

55°C

Standard/Approvazioni

No

Certificazione area pericolosa

No

Tempo massimo di apertura

20ms

Fattore di flusso Kv

0.5m³/h

Tempo massimo di chiusura

30ms

Paese di origine:
DE

Elettrovalvole a due vie, normalmente chiuse, serie 255


Utilizzabili con acqua, vapore, aria, gas, oli caldi, idrocarburi e detergenti alcalini

Bobina incapsulata epossidica con cappuccio e termoresistente

Corpo in ottone e guarnizione in PTFE

Il connettore DIN a 3 pin certificato per IP65 può essere posizionato a scatti di 360° e 90°

Gamma di temperatura fluido fino a 180 °C (130 °C con connettore maschio per cavo montato)

Temperatura ambiente +55 °C max

Valvole a solenoide compatte adatte per la maggior parte delle applicazioni che richiedono l'impiego di gas e fluidi. Dove possibile, le valvole sono rappresentate con un diagramma schematico che illustra la funzione (circuito). La sezione sinistra del diagramma mostra il funzionamento delle valvole quando la bobina è eccitata. Quando la bobina è diseccitata, il ritorno a molla (o servoassistito) controlla la valvola ed è descritto sul lato destro del diagramma. La denominazione a 3/2 vie indica una valvola con tre porte e due modalità di funzionamento. In genere si indicano le valvole a 2/2 vie come a due vie. Nel diagramma schematico vengono utilizzate le denominazioni delle porte A, B, P, P1, P2 e R presenti anche sui corpi delle valvole. Le valvole sono contrassegnate per una precisa funzione di circuito, ma possono essere utilizzate anche per altre funzioni. Consultare i diagrammi schematici e le specifiche tecniche per individuare i collegamenti appropriati e le capacità di pressione quando è necessaria una funzione di circuito alternativo.
