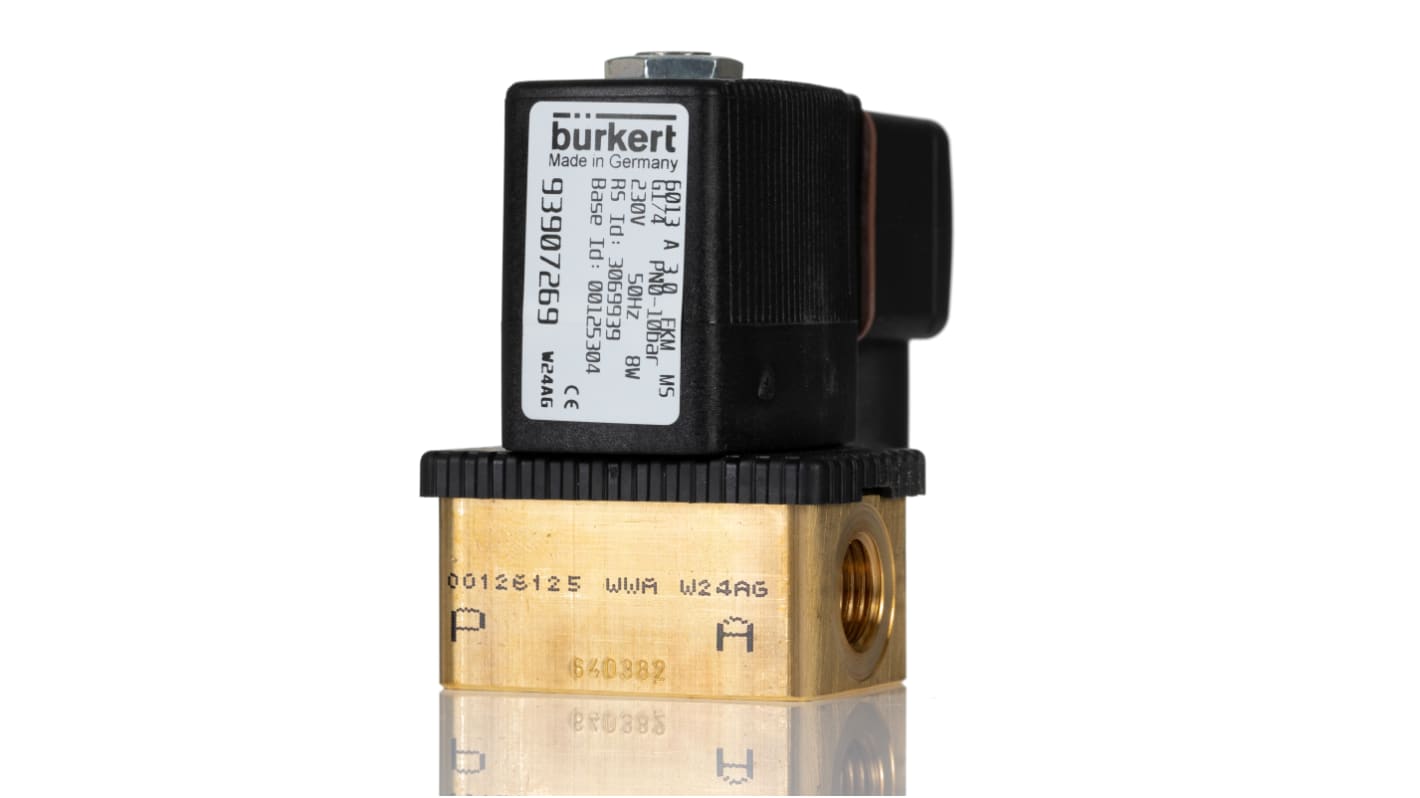

Elettrovalvola NC Burkert, 10 bar max, 2 porte , 230 V c.a., 1/4poll

L'elettrovalvola femmina G 1/4in Burkert 6013 ha una tensione di alimentazione nominale di 230VAC. Questa valvola di posizione NC a 2 porte è un sistema coil imbullonato resistente alle vibrazioni ed è dotata di serie di materiale di tenuta FKM di alta qualità. Il tappo e il tubo di guida dello stantuffo sono saldati insieme per migliorare la resistenza alla pressione e la tenuta. Il tempo massimo di apertura e chiusura della valvola è di 20 millisecondi e 30 millisecondi. È adatto per aria compressa, gas naturale, acqua e olio idraulico.
Valvole a solenoide compatte adatte per la maggior parte delle applicazioni che richiedono l'impiego di gas e fluidi. Dove possibile, le valvole sono rappresentate con un diagramma schematico che illustra la funzione (circuito). Lo schema è disposto in modo che il lato sinistro dello schema descriva il funzionamento della valvola quando la coil è eccitata. Quando la bobina è diseccitata, il ritorno a molla (o servoassistito) controlla la valvola ed è descritto sul lato destro del diagramma. La denominazione a 3/2 vie indica una valvola con tre porte e due modalità di funzionamento. In genere si indicano le valvole a 2/2 vie come a due vie. Nel diagramma schematico vengono utilizzate le denominazioni delle porte A, B, P, P1, P2 e R presenti anche sui corpi delle valvole. Le valvole sono contrassegnate per una precisa funzione di circuito, ma possono essere utilizzate anche per altre funzioni. Consultare i diagrammi schematici e le specifiche tecniche per individuare i collegamenti appropriati e le capacità di pressione quando è necessaria una funzione di circuito alternativo.

La pressione di esercizio massima è 10bar
Corpo in ottone con coil in poliammide
Coil può essere sostituito facilmente con la valvola in posizione
La coil può essere bloccata in quattro posizioni da 90° o muoversi liberamente tra di loro, secondo necessità
Valvola ad azione diretta e compatta fino al diametro di DN 6.0
Il fattore di flusso (kV) è 0.23m³/h.
Il liquido è a contatto solo con i componenti interni della valvola e il corpo
La temperatura d'esercizio è compresa tra -10 °C e 55 °C.
Il consumo energetico è di 8W

Controllo pneumatico
Arresto, dosaggio, riempimento e sfiato
Strumenti su piccola scala, laboratorio e tecnologia di misurazione
Tecnologia di saldatura

Grado di protezione IP65
