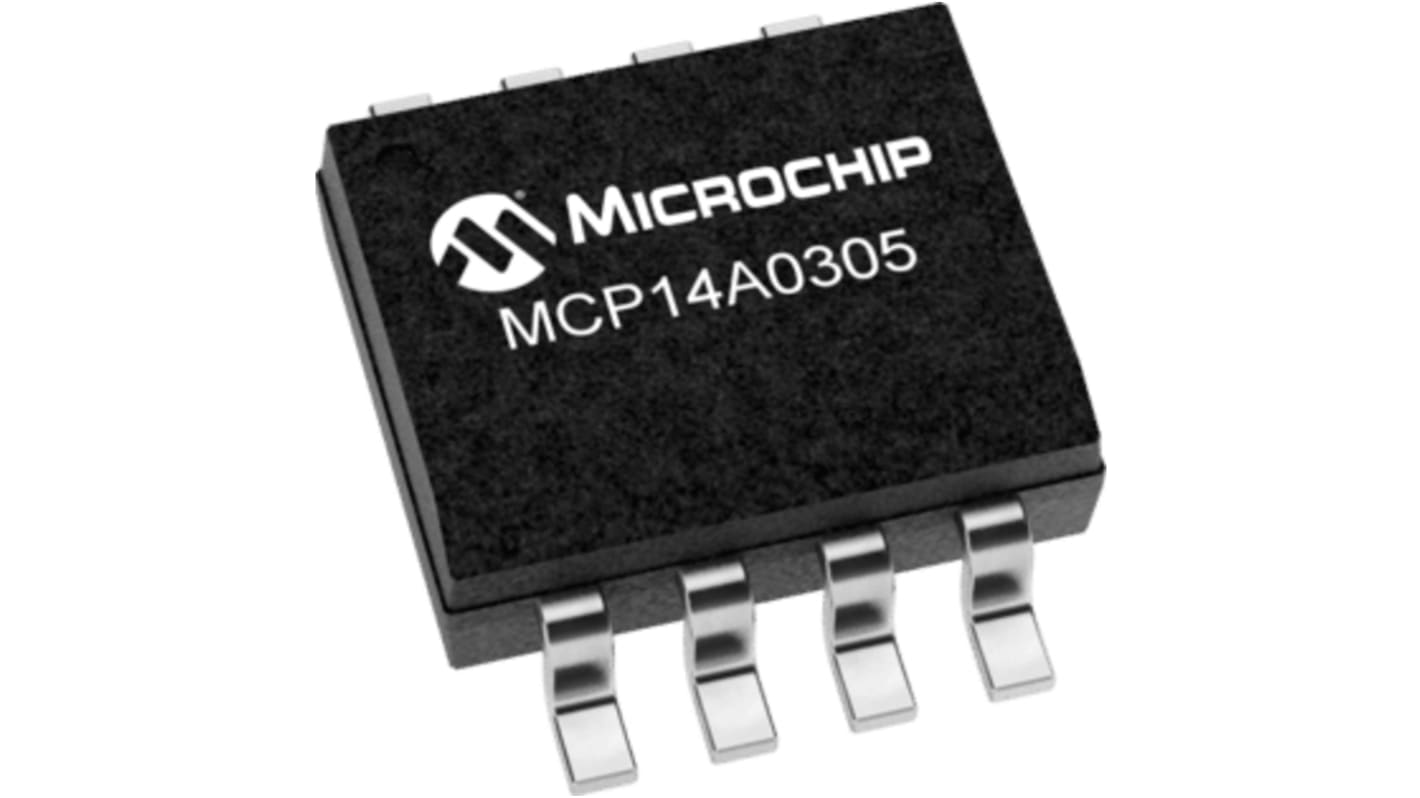

Driver gate MOSFET MCP14A0305T-E/SN, CMOS, 3 A, 18V, SOIC, 8-Pin

I dispositivi MCP14A0303/4/5 sono driver MOSFET ad alta velocità a doppia uscita in grado di fornire fino a 3,0 A di corrente di picco con un singolo alimentatore da 4,5 V a 18 V. Sono disponibili tre configurazioni di uscita: invertita (MCP14A0303), non invertita (MCP14A0304) e complementare, ovvero una uscita invertita e una non invertita (MCP14A0305). Questi dispositivi presentano una bassa corrente shoot-through, tempi di salita e discesa rapidi e ritardi di propagazione brevi, che li rendono ideali per applicazioni ad alta frequenza di commutazione.

Corrente di uscita di picco: 3,0 A
Ampia gamma di funzionamento, tensione di alimentazione in ingresso: da 4,5 V a 18 V
Bassa corrente shoot-through/cross-conduction in stadio di uscita
Capacità del drive a elevato carico capacitivo: 1800 pF in 12 ns
Ritardi brevi: 17 ns (tD1), 21 ns (tD2)
Bassa corrente di alimentazione: 620 μA
Ingresso con soglia di bassa tensione e abilitazione con isteresi
Protezione latch-up: resiste a 500 mA di corrente inversa
