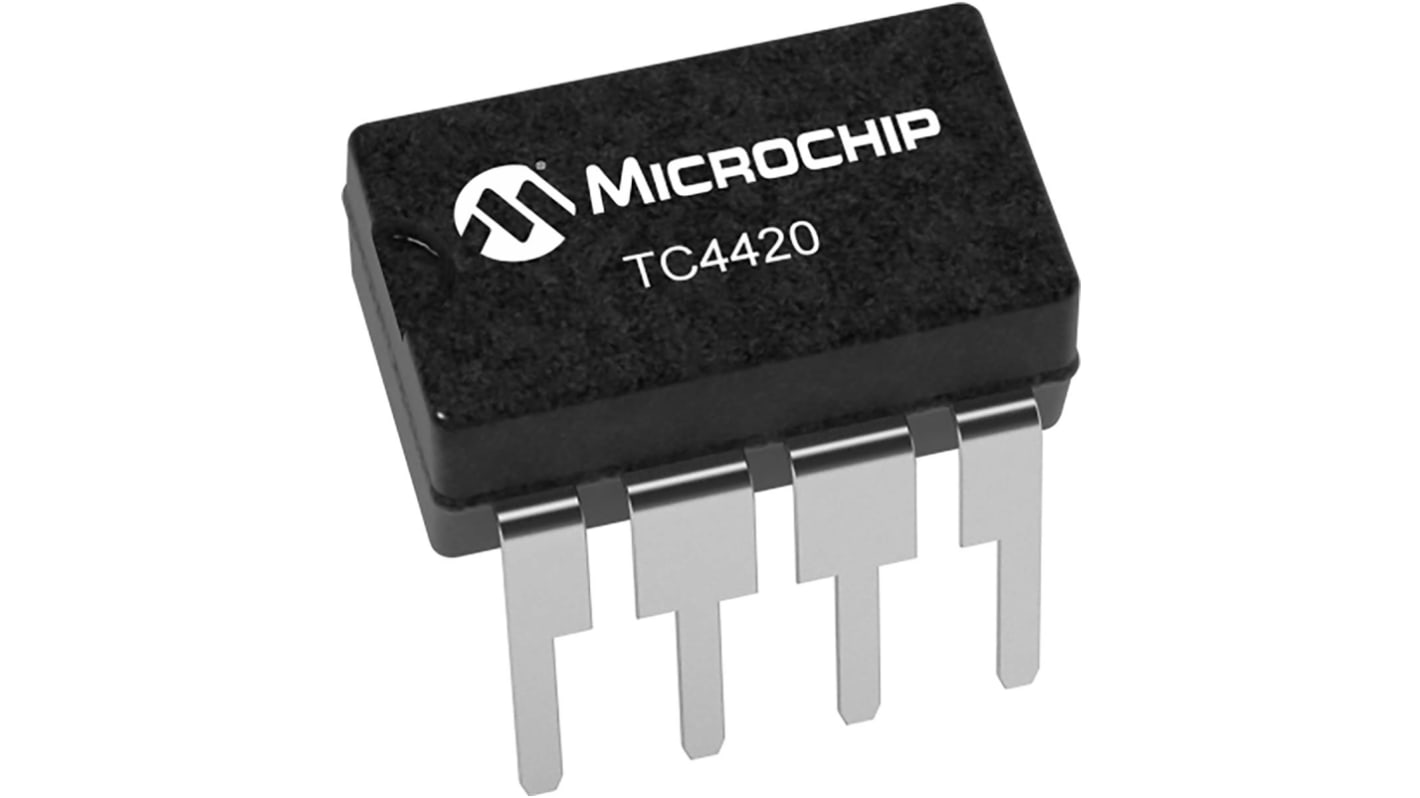

Driver gate MOSFET TC4420EPA, 1,5 A, 18V, PDIP, 8-Pin

Microchip TC4420 sono driver MOSFET a uscita singola 6A (Peak). TC4420 è un driver non invertente. Questi driver sono realizzati in CMOS per ridurre la potenza e incrementare l'efficienza del funzionamento rispetto ai driver bipolari. Sono dotati di ingressi compatibili TTL/CMOS che possono essere pilotati fino a VDD +0,3 V o fino a -5V senza alcun disturbo o danno, quindi eliminano i circuiti di commutazione di livello esterni e i relativi costi e dimensioni. L'oscillazione in uscita è rail-to-rail, in modo da garantire un migliore margine di tensione di azionamento, soprattutto durante il sequenziamento di accensione/spegnimento. Il ritardo di propagazione è di soli 55 ns (tip.) e i tempi di salita e discesa in uscita sono di soli 25 ns (tip.) in 2500 pF nell'intera gamma di alimentazione utilizzabile.

Protezione latch-up: resiste a 1,5A di corrente inversa
L'ingresso logico resiste a oscillazioni negative fino a 5 V
Protezione dalle scariche elettrostatiche: 4 kV
Tempi Di Salita e Discesa abbinati: 25 ns (2500 pF di carico)
Corrente di uscita di picco: 6A
Elevata Capacità Di Pilotaggio Del Carico Capacitivo: 10.000 Pf
Ingresso Compatibile CMOS/TTL
Bassa impedenza di uscita: 2,5 Ω
