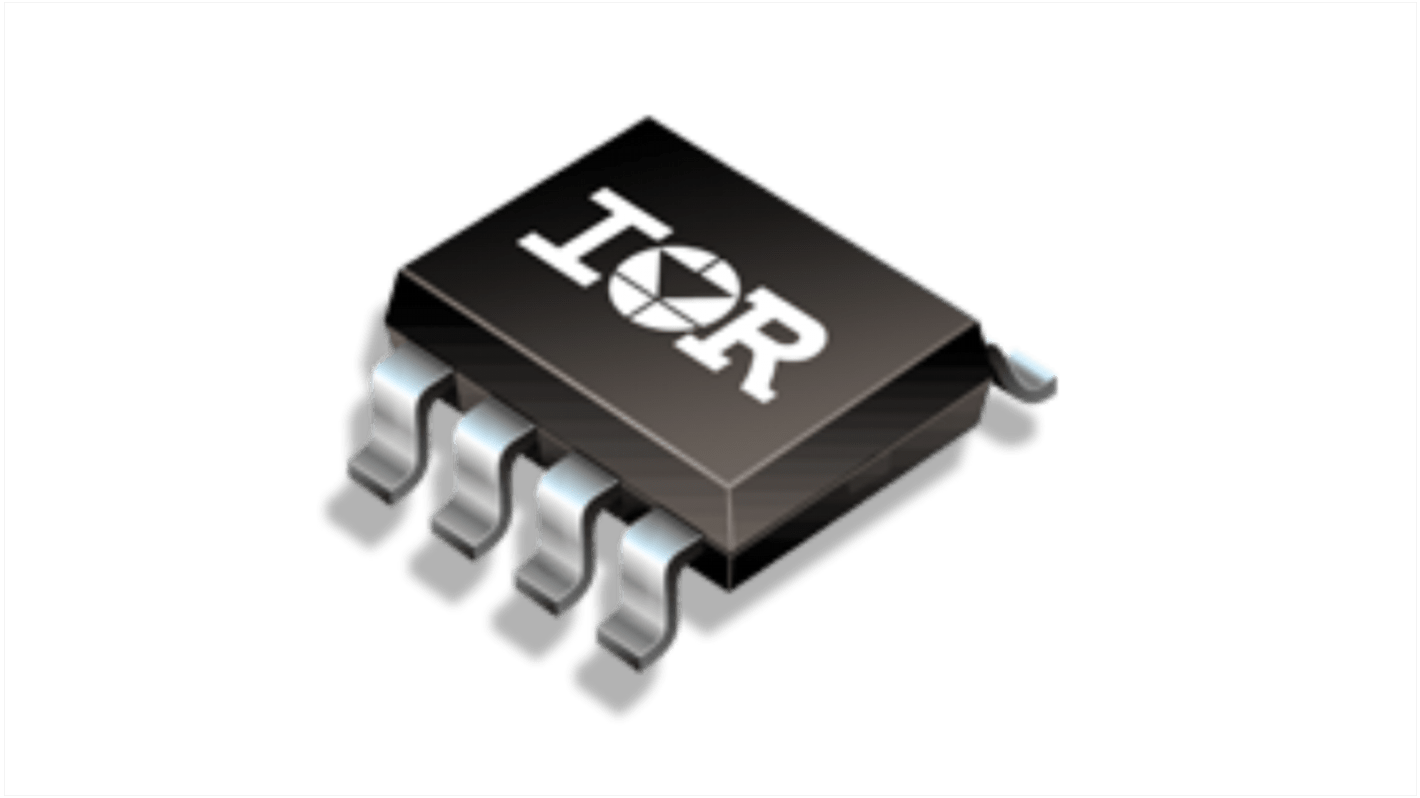

Infineon No Driver gate half bridge MOSFET, 1 A 1, SOIC, 8 Pin 15 V

Infineon IR2085S è un IC driver half-bridge auto-oscillante con duty cycle del 50%, ideale per convertitori c.c.-bus half-bridge 36V - 75V. Questo prodotto è adatto anche per convertitori push-pull senza restrizioni sulla tensione di ingresso. Ogni frequenza di canale è uguale a fOSC, che può essere impostata selezionando RT e CT. Il tempo morto può essere controllato attraverso la selezione corretta di CT e può variare da 50ns a 200ns. Il soft start interno aumenta la larghezza dell'impulso durante l'accensione e mantiene l'adattamento della larghezza dell'impulso per le uscite alte e basse durante tutto il ciclo di avviamento. Il IR2085S avvia un soft start all'accensione e dopo ogni condizione di sovracorrente. Il blocco di sicurezza contro sottotensione impedisce il funzionamento se Vcc è inferiore a 7,5 V.

Semplice soluzione di controllo lato primario per consentire il bus c.c. half-bridge
