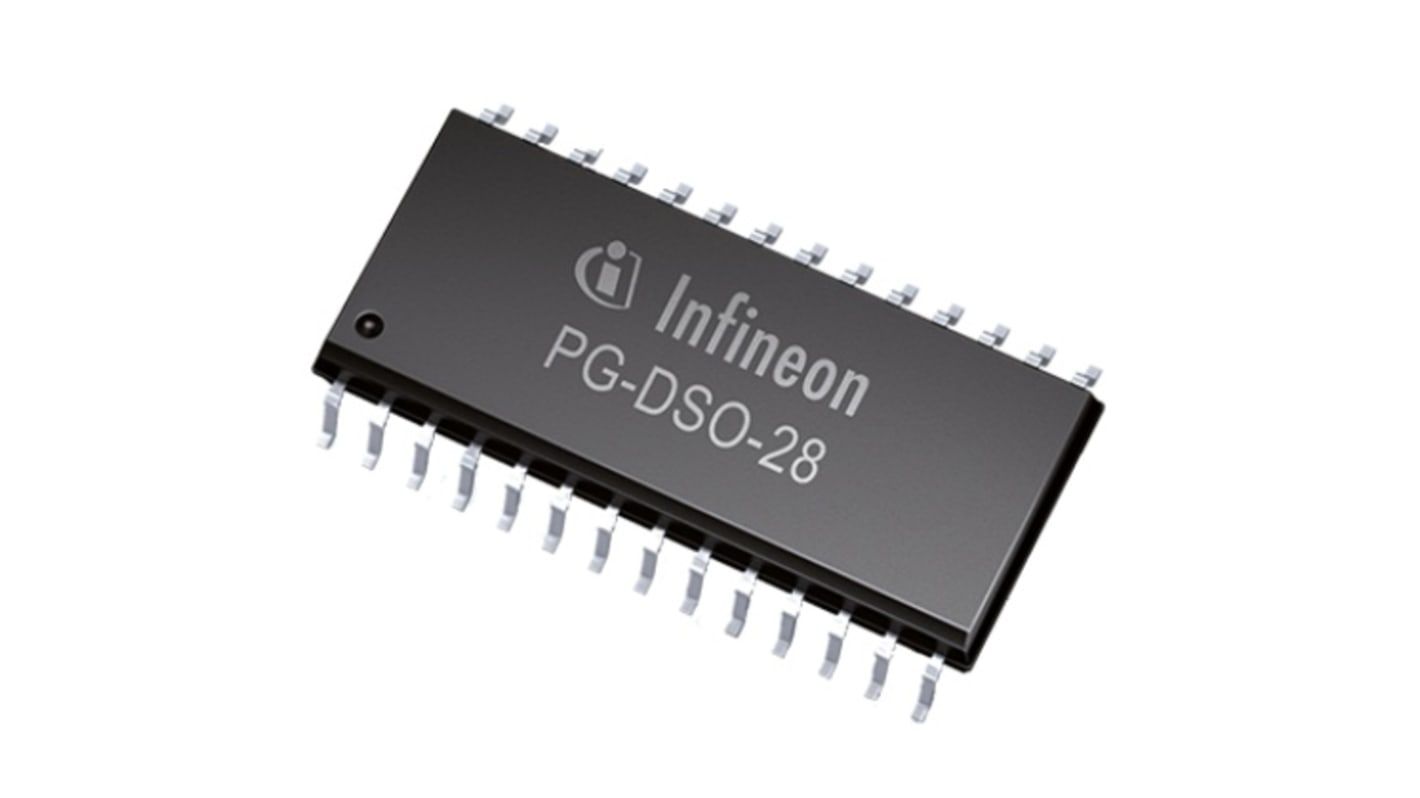

Modulo Driver gate IR2130STRPBF, CMOS, LSTTL, SOIC 28W

Il driver a ponte trifase Infineon è un driver IGBT e MOSFET di potenza ad alta velocità e alta tensione con tre canali di uscita indipendenti con riferimento lato alto e basso. La tecnologia HVIC proprietaria consente una struttura monolitica robusta. Gli ingressi logici sono compatibili con le uscite CMOS o LSTTL, fino alla logica da 2,5 V. Un amplificatore operativo con riferimento di terra fornisce un feedback analogico della corrente a ponte tramite una resistenza di rilevamento di corrente esterna. Da questo resistore deriva anche una funzione di attivazione della corrente che termina tutte e sei le uscite. Un segnale FAULT open drain indica se si è verificato uno spegnimento di sovracorrente o sottotensione. I driver di uscita sono dotati di uno stadio buffer a corrente di impulsi elevata progettato per una conduttività trasversale minima del driver. I ritardi di propagazione sono abbinati per semplificare l'uso alle alte frequenze.

Gamma di alimentazione dell'azionamento gate da 10 a 20 V
Blocco sottotensione per tutti i canali
Lo spegnimento in caso di sovracorrente disattiva tutti e sei i driver
Driver a mezzo ponte indipendenti
Ritardo di propagazione corrispondente per tutti i canali
Compatibile con logica 2,5 V
Uscite fuori fase con ingressi
