Generatore di vuoto SMC ZK2A07K5HLA-08
- Codice RS:
- 204-3337
- Codice costruttore:
- ZK2A07K5HLA-08
- Costruttore:
- SMC
Ottieni uno sconto acquistando quantità maggiori
Aggiungi 5 in più per risparmiare 3%
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 unità*
327,00 €
(IVA esclusa)
398,94 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- Più 4 unità in spedizione dal 23 novembre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Risparmio |
|---|---|---|
| 1 - 4 | 327,00 € | - |
| 5 + | 313,92 € | 3% |
*prezzo indicativo
- Codice RS:
- 204-3337
- Codice costruttore:
- ZK2A07K5HLA-08
- Costruttore:
- SMC
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | SMC | |
| Tipo prodotto | Generatore di vuoto | |
| Standard/Approvazioni | RoHS | |
| Seleziona tutto | ||
|---|---|---|
Marchio SMC | ||
Tipo prodotto Generatore di vuoto | ||
Standard/Approvazioni RoHS | ||
- Paese di origine:
- JP

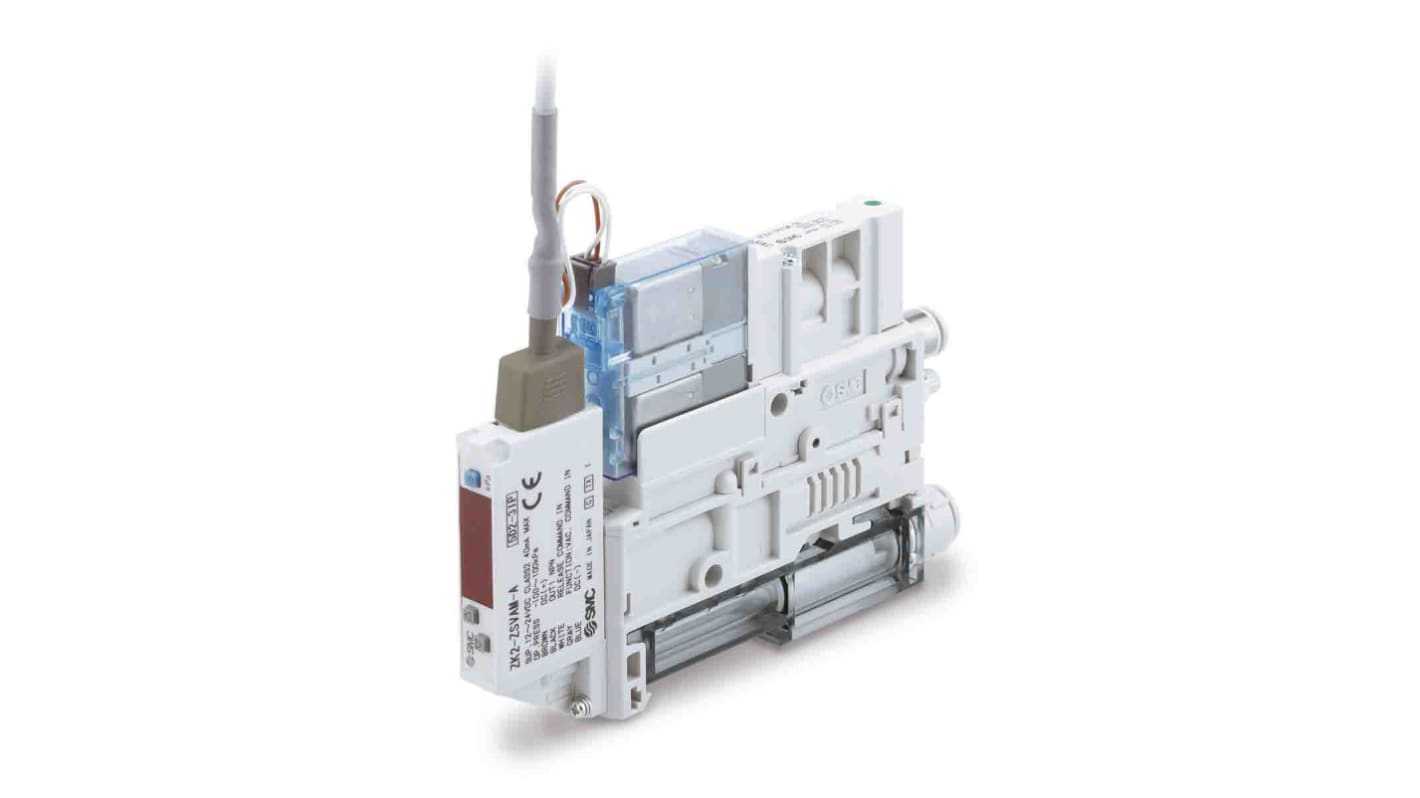

Generatore di vuoto SMC, per l'uso con estrattori di vuoto serie ZK2 - ZK2A07K5HLA-08
Questo generatore di vuoto è un'unità pneumatica compatta progettata per creare un vuoto controllato per i sistemi di movimentazione automatizzati. Integra un efficiente espulsore a due stadi con valvole a doppio pilotaggio e un pressostato digitale a bordo scheda, consentendo una regolazione precisa del vuoto per applicazioni industriali pick-and-place e robotica. L'unità funziona con un'alimentazione a 24 V c. c. ed è destinata all'uso con gli espulsori a vuoto compatibili della serie ZK2.
Caratteristiche e vantaggi
• Pressione massima del vuoto di -91 kPa che garantisce una forte forza di presa
• Gamma di pressione di alimentazione da 0,3 a 0,6 MPa che consente un funzionamento stabile
• Consumo d'aria di 24 l/min per supportare l'uso continuo in cicli
• Uscita interruttore 2 canali PNP per una segnalazione semplice
• Ripetibilità ±0,2% F. S. ±1 cifra che garantisce un rilevamento uniforme
• Livello di rumore di 59 dB che riduce l'impatto acustico nelle aree di produzione
• Gamma di pressione di alimentazione da 0,3 a 0,6 MPa che consente un funzionamento stabile
• Consumo d'aria di 24 l/min per supportare l'uso continuo in cicli
• Uscita interruttore 2 canali PNP per una segnalazione semplice
• Ripetibilità ±0,2% F. S. ±1 cifra che garantisce un rilevamento uniforme
• Livello di rumore di 59 dB che riduce l'impatto acustico nelle aree di produzione
Applicazioni
• Adatto per sistemi di prelievo e posizionamento a vuoto nell'assemblaggio elettronico
• Ideale per l'utensileria robotica all'estremità del braccio nella manutenzione delle macchine
• Utilizzato per il trasferimento di parti in linee di imballaggio automatizzate
• Può essere usato per tenere i componenti durante la saldatura o l'ispezione
• Utilizzato con ventose per la movimentazione dei materiali in officine meccaniche
• Ideale per l'utensileria robotica all'estremità del braccio nella manutenzione delle macchine
• Utilizzato per il trasferimento di parti in linee di imballaggio automatizzate
• Può essere usato per tenere i componenti durante la saldatura o l'ispezione
• Utilizzato con ventose per la movimentazione dei materiali in officine meccaniche
Quale alimentazione è necessaria per il funzionamento?
Funziona da 12 a 24 V c. c. ±10% con protezione contro il collegamento inverso e una tolleranza di ripple del 10% p‐p.
Come viene monitorato e controllato il livello di vuoto?
Un pressostato digitale integrato mostra le letture su un LED rosso a 3 1⁄2 cifre e fornisce due uscite PNP configurabili con isteresi regolabile e temporizzazione anti-chatter.
Quali sono i limiti ambientali da rispettare durante l'installazione?
Funziona tra -5 e 50 °C e 35-85% UR (senza condensa), con una tolleranza alle vibrazioni di 20 m/s2 e una resistenza agli urti di 100 m/s2.
Come si interfaccia l'unità con i raccordi per il vuoto e i connettori elettrici?
La porta a vuoto accetta un raccordo metrico one-touch ø8 e l'interruttore a pressione utilizza un connettore maschio di tipo L con filo di piombo o opzioni di cavo di piombo alternative.
Quali sono le caratteristiche di sicurezza e filtraggio incluse?
Il dispositivo include un filtro per elementi da 30 μm e un'area del filtro di aspirazione di 510 mm2, con una pressione nominale di prova di 500 kPa e una protezione del contenitore IP40.
