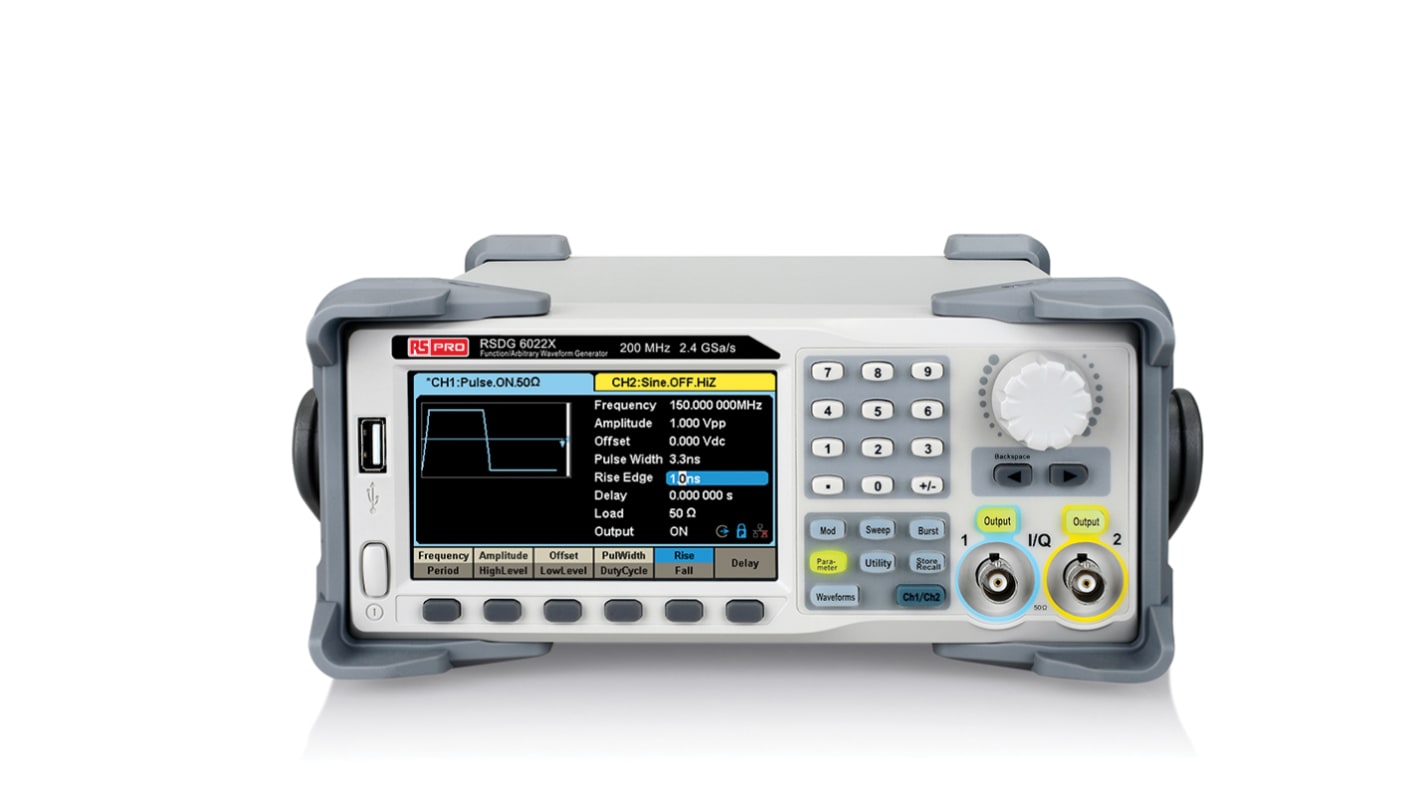

Generatore di forme d'onda arbitrarie RS PRO SDG6022X, 200MHz max, Cert. LAT
- Codice RS:
- 188-2705
- Costruttore:
- RS PRO
Prodotto non a stock - in consegna appena disponibile
Prezzo per Unità
3.517,83 €
(IVA esclusa)
4.291,75 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 + | 3.517,83 € |
- Codice RS:
- 188-2705
- Costruttore:
- RS PRO
- Paese di origine:
- CN
Generatore di forme d'onda arbitrarie/impulsi RSDG6022X RS Pro
Il generatore di forme d'onda arbitrarie/funzione RSDG6022X RS Pro è un dispositivo estremamente affidabile utilizzato per creare forme d'onda generate dall'utente. Questo generatore di forme d'onda offre una gamma di eccellenti caratteristiche, tra cui una larghezza di banda massima fino a 200 MHz, una velocità di campionamento di 2,4 GSa/s e una risoluzione verticale a 16 bit. A differenza dei tradizionali generatori DDS che possono produrre risultati deboli quando generano forme d'onda arbitrarie, quadrate e a impulsi, il modello RSDG6022X include la tecnologia True Arb e EasyPulse per produrre risultati di gran lunga superiori. Il modello RSDG1062X RS Pro è dotato anche di un display touch screen da 4,3 poll. Chiaro e preciso con host USB, dispositivo USB e interfaccia LAN, che offre un'eccellente esperienza utente.
Caratteristiche e vantaggi:
Doppio canale, larghezza di banda massima 200MHz, ampiezza di uscita massima 20Vpp, uscita ad alta fedeltà con gamma dinamica 80dB
Risultati chiari con il sistema di campionamento ad alte prestazioni con velocità di campionamento di 2,4 GSa/s e risoluzione verticale a 16 bit
Generatore di segnale multifunzione, conforme ai requisiti in un'ampia gamma
Funzione sweep e burst
Funzione armonica
Funzione di combinazione delle forme d'onda
196 forme d'onda arbitrarie incorporate
Contatore di frequenza ad alta precisione
Interfacce standard: Host USB, dispositivo USB, LAN
display touch screen da 4,3" per un'esperienza utente ottimizzata
Risultati chiari con il sistema di campionamento ad alte prestazioni con velocità di campionamento di 2,4 GSa/s e risoluzione verticale a 16 bit
Generatore di segnale multifunzione, conforme ai requisiti in un'ampia gamma
Funzione sweep e burst
Funzione armonica
Funzione di combinazione delle forme d'onda
196 forme d'onda arbitrarie incorporate
Contatore di frequenza ad alta precisione
Interfacce standard: Host USB, dispositivo USB, LAN
display touch screen da 4,3" per un'esperienza utente ottimizzata
Applicazioni:
In molte professioni, la necessità di creare una misurazione della forma d'onda elettrica è essenziale, ed è qui che entra in gioco un generatore di forme d'onda arbitrarie. I generatori di forme d'onda arbitrarie consentono all'utente di generare una forma d'onda personalizzata di qualsiasi dimensione e possono offrire una varietà di funzioni analogiche e digitali, con specifiche avanzate come larghezza di banda, velocità di campionamento, impulsi, modalità a treno d'impulsi e molto altro ancora.
I generatori di forme d'onda sono comunemente utilizzati in aree quali:
Ricerca
Sviluppo
Apparecchiature mediche
Formazione
Riparazioni elettroniche
Hobbisti elettronici
I generatori di forme d'onda sono comunemente utilizzati in aree quali:
Ricerca
Sviluppo
Apparecchiature mediche
Formazione
Riparazioni elettroniche
Hobbisti elettronici
Domande frequenti
Cosa viene fornito con l'unità?
X1 Avvio rapido
Cavo di alimentazione X1
Cavo USB X1
Certificato di calibrazione X1
Cavo coassiale BNC X1
Cavo di alimentazione X1
Cavo USB X1
Certificato di calibrazione X1
Cavo coassiale BNC X1
Attributo | Valore |
---|---|
Frequenza massima | 200MHz |
Frequenza massima triangolare rampa | 500MHz |
Frequenza minima triangolare rampa | 1µHz |
Massima frequenza di campionamento | 2.4Gsps |
Risoluzione | 1 μHz |
Calibrato | Certificazione LAT |
Minima ampiezza di impulso | 3.4ns |
Forme d'onda arbitrarie | Sì |
Massima ampiezza di uscita | 20V Pk-Pk |
Massima temperatura operativa | +40°C |
Sweep | Lineare, logaritmica |
Tempo di salita/discesa | 1 (PRBS) μs, 2 (Pulse) ns, 2.4 (Square) ns, 2.6 (Arbitrary) |
Peso | 3.5kg |
Tipo di connettore | USB |
Dimensioni | 260.3 x 295.7 x 107.2mm |
Larghezza | 295.7mm |
Altezza | 107.2mm |
Temperatura operativa minima | 0°C |
Modello p | SDG6022X |
Lunghezza | 260.3mm |
