- Codice RS:
- 258-0645
- Codice costruttore:
- BCR430UXTSA2
- Costruttore:
- Infineon
3000 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità (Su Bobina da 3000)
0,125 €
(IVA esclusa)
0,153 €
(IVA inclusa)
Unità | Per unità | Per Bobina* |
3000 - 3000 | 0,125 € | 375,00 € |
6000 - 6000 | 0,119 € | 357,00 € |
9000 + | 0,114 € | 342,00 € |
*prezzo indicativo |
- Codice RS:
- 258-0645
- Codice costruttore:
- BCR430UXTSA2
- Costruttore:
- Infineon
Documentazione Tecnica
Normative
Dettagli prodotto

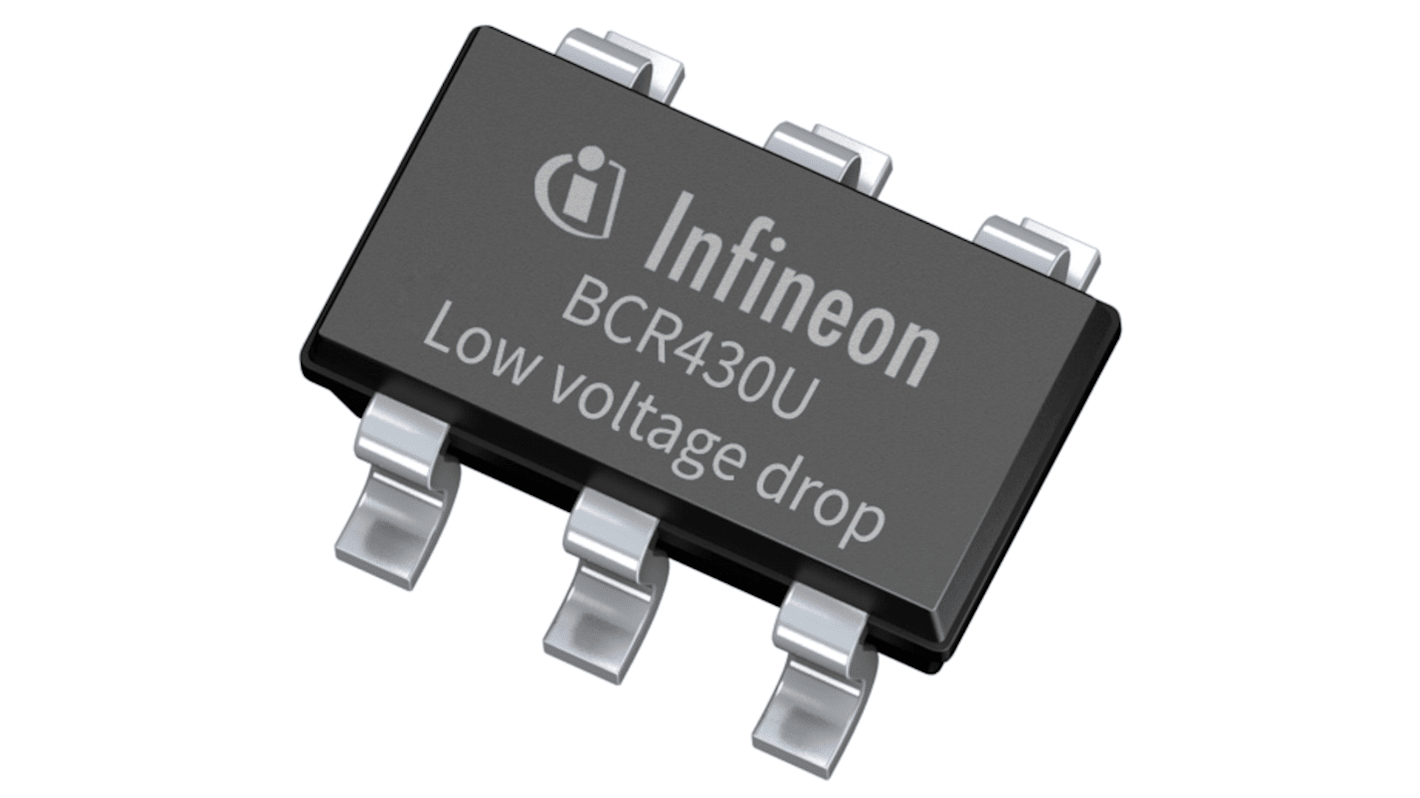

L'IC driver LED a bassa caduta di tensione Infineon è un IC driver LED lineare in un piccolo contenitore PG-SOT23-6 che regola la corrente del LED in modo indipendente
funzionamento senza alcun transistor di potenza esterno. La gamma di tensioni di alimentazione IC è compresa tra 6 V e 42 V. Il livello di corrente del LED può essere regolato fino a 100 mA collegando un resistore ad alto valore ohmico Rset al pin RS. La caduta di tensione massima allo stadio del driver LED integrato è di 200 mV a 50 mA, migliorando l'efficienza complessiva del sistema e fornendo una tensione aggiuntiva per compensare le tolleranze della tensione diretta del LED o della tensione di alimentazione.
funzionamento senza alcun transistor di potenza esterno. La gamma di tensioni di alimentazione IC è compresa tra 6 V e 42 V. Il livello di corrente del LED può essere regolato fino a 100 mA collegando un resistore ad alto valore ohmico Rset al pin RS. La caduta di tensione massima allo stadio del driver LED integrato è di 200 mV a 50 mA, migliorando l'efficienza complessiva del sistema e fornendo una tensione aggiuntiva per compensare le tolleranze della tensione diretta del LED o della tensione di alimentazione.
Tensione di alimentazione da 6 V a 42 V
Controlla fino a 100 mA di corrente LED
Tip. Tensione di saturazione 135 mV a 50 mA
Precisione della corrente LED ±5% a 95 mA
Funzione di protezione da sovratemperatura intelligente
Controlla fino a 100 mA di corrente LED
Tip. Tensione di saturazione 135 mV a 50 mA
Precisione della corrente LED ±5% a 95 mA
Funzione di protezione da sovratemperatura intelligente
Specifiche
Attributo | Valore |
---|---|
Corrente di uscita | 100mA |
Tensione di ingresso | 6 → 42 V |
