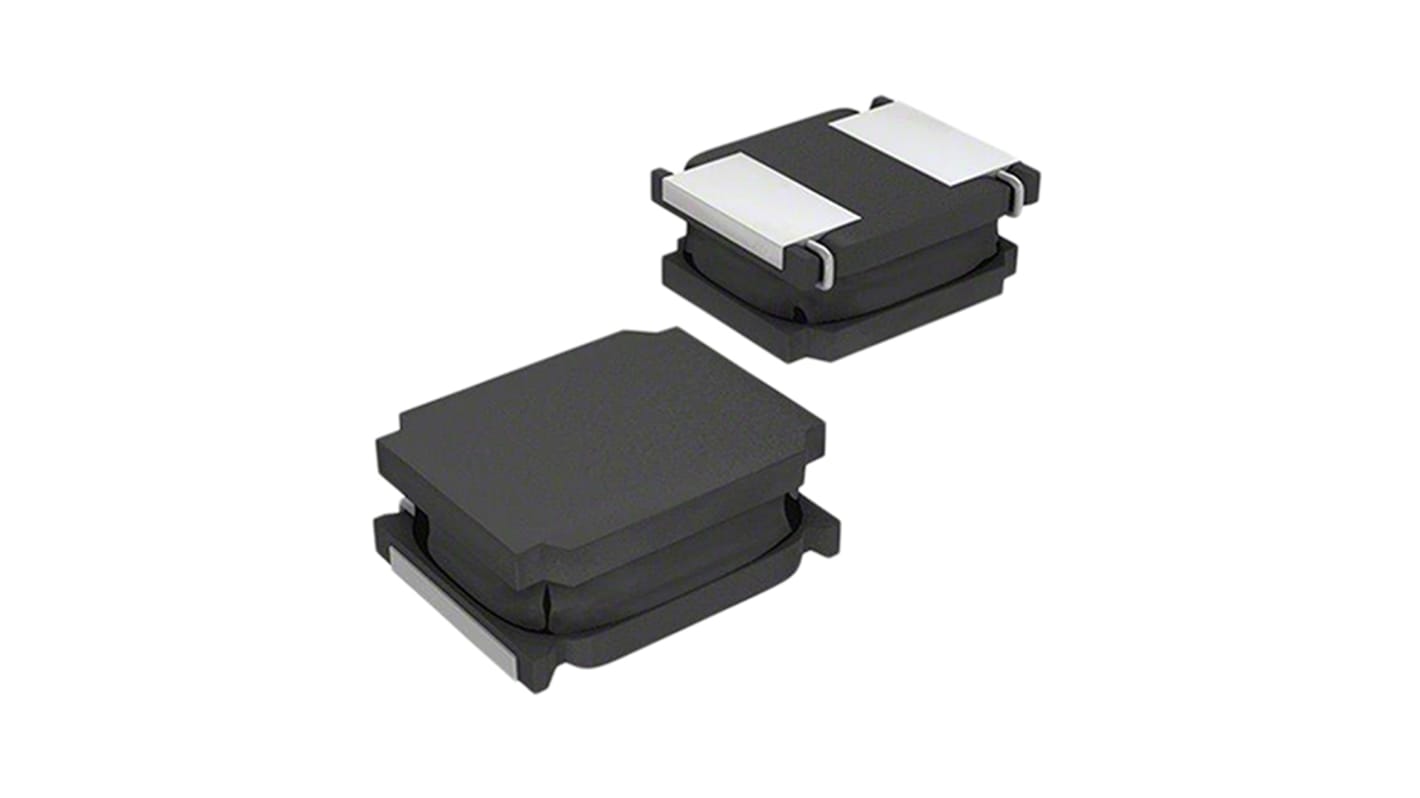

Induttore a montaggio superficiale Wurth Elektronik WE-LQS, 220 μH Sì, 660 mA, case 6045, nucleo Ferro ±20 % Formazione
- Codice RS:
- 163-7839
- Codice costruttore:
- 74404064221
- Costruttore:
- Wurth Elektronik
Prezzo per 1 bobina da 1500 unità*
939,00 €
(IVA esclusa)
1146,00 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Temporaneamente esaurito
- Spedizione a partire dal 16 febbraio 2027
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per bobina* |
|---|---|---|
| 1500 + | 0,626 € | 939,00 € |
*prezzo indicativo
- Codice RS:
- 163-7839
- Codice costruttore:
- 74404064221
- Costruttore:
- Wurth Elektronik
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Wurth Elektronik | |
| Induttanza | 220μH | |
| Tipo prodotto | Induttore a montaggio superficiale | |
| Corrente CC massima | 660mA | |
| Contenitore | 6045 | |
| Confezionamento | Nastro e bobina | |
| Lunghezza | 6mm | |
| Standard automobilistico | AEC-Q200 | |
| Schermatura | Sì | |
| Numero pin | 2 | |
| Resistenza in CC massima | 850mΩ | |
| Minima temperatura operativa | -40°C | |
| Serie | WE-LQS | |
| Tolleranza di induttanza | ±20 % | |
| Temperatura massima di funzionamento | 125°C | |
| Tipo di terminazione | Montaggio superficiale | |
| Standard/Approvazioni | RoHS, REACH, JEDEC JS709B, IEC 61249-2-21 | |
| Materiale nucleo | Ferro | |
| Altezza | 4.5mm | |
| Profondità | 6mm | |
| Frequenza massima di auto-risonanza | 3.97MHz | |
| Tipo sagomato | Sì | |
| Struttura dell'induttore | Formazione | |
| Seleziona tutto | ||
|---|---|---|
Marchio Wurth Elektronik | ||
Induttanza 220μH | ||
Tipo prodotto Induttore a montaggio superficiale | ||
Corrente CC massima 660mA | ||
Contenitore 6045 | ||
Confezionamento Nastro e bobina | ||
Lunghezza 6mm | ||
Standard automobilistico AEC-Q200 | ||
Schermatura Sì | ||
Numero pin 2 | ||
Resistenza in CC massima 850mΩ | ||
Minima temperatura operativa -40°C | ||
Serie WE-LQS | ||
Tolleranza di induttanza ±20 % | ||
Temperatura massima di funzionamento 125°C | ||
Tipo di terminazione Montaggio superficiale | ||
Standard/Approvazioni RoHS, REACH, JEDEC JS709B, IEC 61249-2-21 | ||
Materiale nucleo Ferro | ||
Altezza 4.5mm | ||
Profondità 6mm | ||
Frequenza massima di auto-risonanza 3.97MHz | ||
Tipo sagomato Sì | ||
Struttura dell'induttore Formazione | ||
- Paese di origine:
- CN
Induttori di potenza schermati con schermatura magnetica serie WE-LQS
Gli induttori di potenza Wurth Elektronic LQ-S sono caratterizzati da una struttura robusta e compatta e possono gestire fino a 1,7 volte più corrente rispetto all'equivalente non schermato. Agiscono come convertitori c.c./c.c. integrati e le dimensioni superiori possono essere utilizzati in circuiti resistenti agli urti. Gli utilizzi ideali per questi induttori di potenza includono controller switching che richiedono un'elevata efficienza e applicazioni di potenza portatili come PDA, smartphone, macchine fotografiche digitali e TV.
Applicazioni
Schermato magneticamente
RDC basso
Induttori SMT non standard Wurth (bobine)
