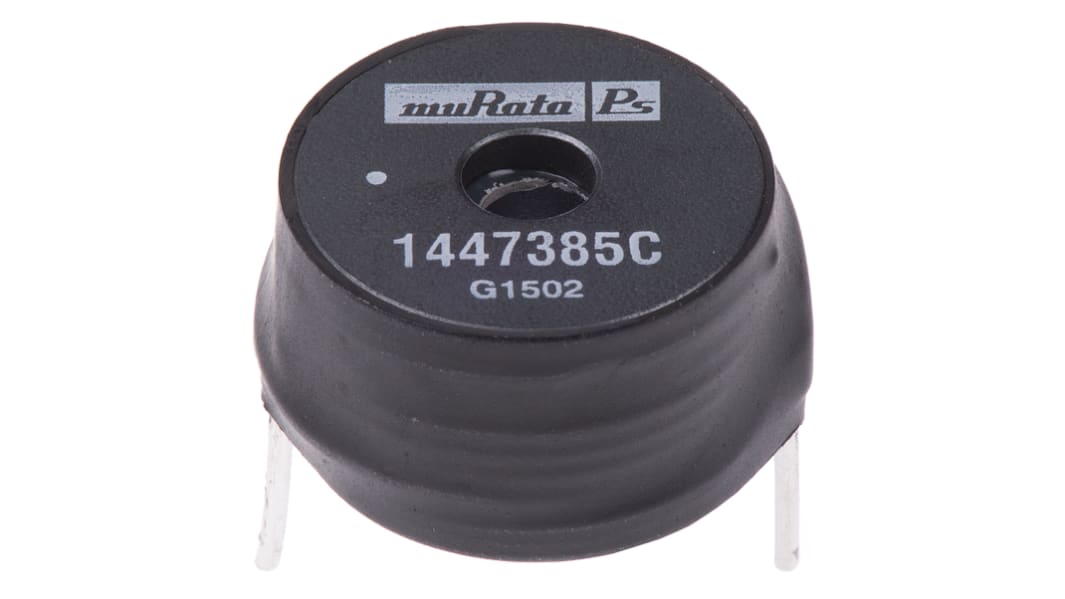

Induttore bobina Murata, 47 μH, 8.5A, Radiale, 24.4 (Dia.) x 15.5mm
- Codice RS:
- 106-7774
- Codice costruttore:
- 1447385C
- Costruttore:
- Murata Power Solutions
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 01/07/2024.
Aggiunto
Prezzo per Cadauno (in una scatola da 25)
2,249 €
(IVA esclusa)
2,744 €
(IVA inclusa)
| Unità | Per unità | Per Scatola* |
| 25 - 225 | 2,249 € | 56,225 € |
| 250 - 475 | 2,024 € | 50,60 € |
| 500 - 600 | 1,903 € | 47,575 € |
| 625 - 1225 | 1,877 € | 46,925 € |
| 1250 + | 1,851 € | 46,275 € |
| *prezzo indicativo | ||
- Codice RS:
- 106-7774
- Codice costruttore:
- 1447385C
- Costruttore:
- Murata Power Solutions
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Induttori radiali a corrente elevata serie 1400 Murata
Appositamente concepiti per le linee di alimentazione, quali ad esempio regolatori switching, filtri e circuiti di soppressione
Realizzati con materiali ad elevata densità di flusso alla saturazione, che ne consentono l'utilizzo in applicazioni con correnti elevate
Idonei per il montaggio su circuito stampato o a pannello tramite fissaggi non magnetici da inserire nel foro centrale
Terminazione in fili di rame smaltato e prestagnato facili da spellare
Lunghezza filo: 10 mm
Temperatura d'esercizio: -40 °C → +85 °C
Tolleranza d'induttanza: ±10%
Realizzati con materiali ad elevata densità di flusso alla saturazione, che ne consentono l'utilizzo in applicazioni con correnti elevate
Idonei per il montaggio su circuito stampato o a pannello tramite fissaggi non magnetici da inserire nel foro centrale
Terminazione in fili di rame smaltato e prestagnato facili da spellare
Lunghezza filo: 10 mm
Temperatura d'esercizio: -40 °C → +85 °C
Tolleranza d'induttanza: ±10%
Induttori con conduttore (bobine) Murata
Specifiche
Attributo | Valore |
|---|---|
| Induttanza | 47 μH |
| Corrente c.c. massima | 8.5A |
| Tipo di montaggio | Radiale |
| Resistenza in c.c. massima | 21mΩ |
| Tolleranza | ±15% |
| Diametro | 24.4mm |
| Lunghezza | 28.3mm |
| Profondità | 25.9mm |
| Altezza | 15.5mm |
| Dimensioni | 24.4 (Dia.) x 15.5mm |
| Frequenza di risonanza massima | 6.7MHz |
| Passo | 23.8mm |
| Serie | 1400 |
| Diametro terminale | 1.2mm |
| Temperatura operativa massima | +85°C |
| Fattore di qualità minimo | 33 |
| Temperatura operativa minima | -40°C |
| Tipo di terminale | Con terminali radiali |
