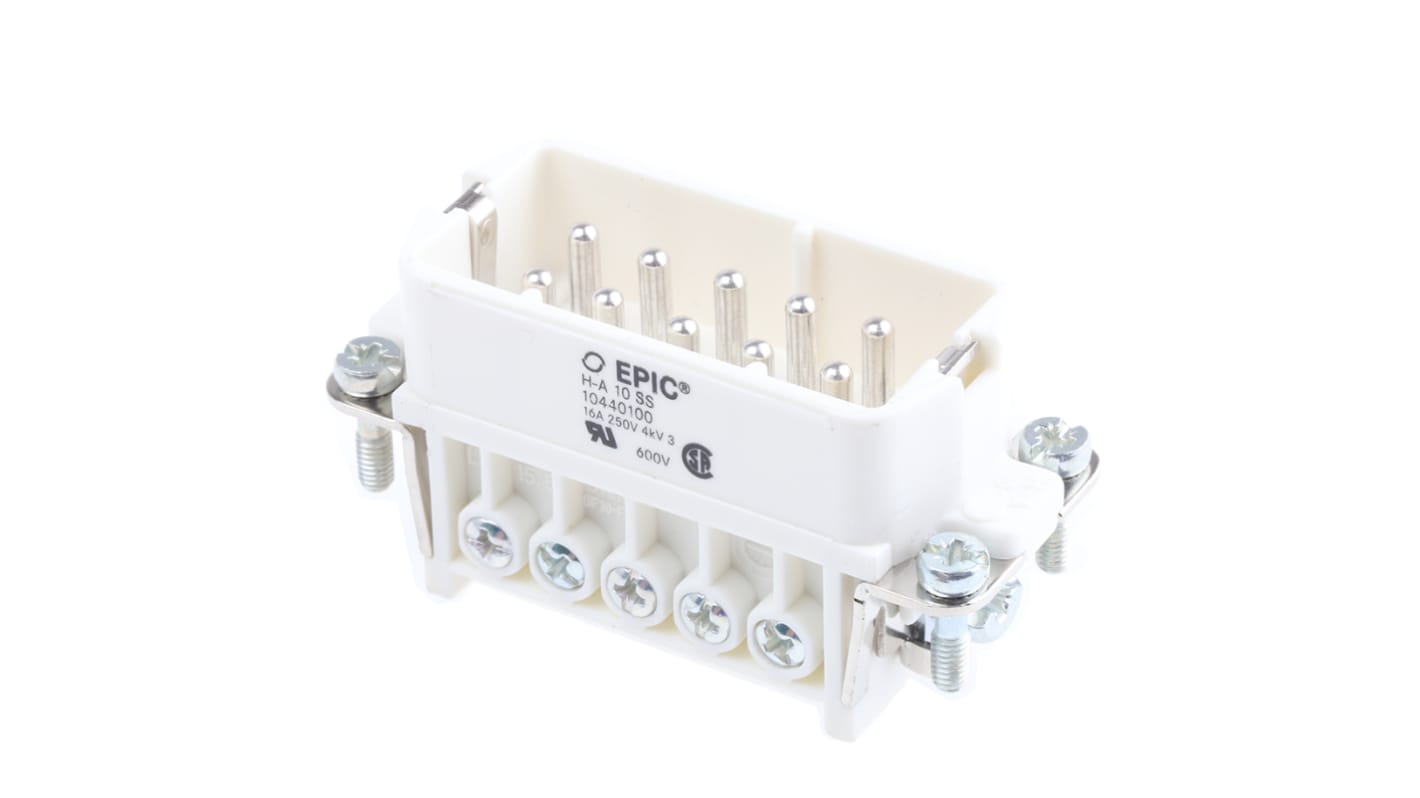

Inserto connettore EPIC, Maschio, serie H-A, 14A, 10 vie

Inserti HA con terminazione a vite che accettano cavi fino a 2,5 mm² e offrono un terminale di terra separato su ciascun inserto. Per le specifiche tecniche, consultare la pagina introduttiva HA per i connettori assemblati. Gli inserti sono adatti per tutte le calotte o le basi HA.

Registrazione UL, certificazione CSA, SEV

Inserti ed accessori

Terminali a vite con protezione filo adatta per cavi fino a 2·5 mm². Contatti in lega di rame argentati
Gli inserti a innesto e a presa sono intercambiabili e consentono di montare liberamente l'ingresso dell'apparecchio (spina fissa), il cavo e la presa. Una connessione di terra separata viene eseguita mediante tutti gli inserti
I tipi di montaggio su cavo includono i pressacavi di compressione che garantiscono una tenuta dei cavi circolari con grado di protezione sino a IP54 e IP65 (vedere le specifiche tecniche per maggiori dettagli)
Nonostante le dimensioni compatte, questa gamma ha una tensione nominale di 250 V c.a. per il gruppo C (industriale).

Dimensioni: 3 e 4 vie

I connettori serie H-A sono testati a 10 A, 440 V c.a., e sono disponibili in kit o in parti sfuse.
Le versioni a 3 e 4 vie sono disponibili in plastica e in metallo, mentre quelle da 10 a 48 vie sono disponibili soltanto in metallo.

Dimensioni: 10 e 16 vie

Connettore maschio volante, ingresso laterale
Connettore femmina per montaggio superficiale
Connettore femmina per montaggio a pannello
Connettore maschio per cavo, ingresso dall'alto

Dimensioni: 32//48 vie - dimensioni pressacavo PG29

Connettore maschio volante, ingresso laterale
Connettore maschio per cavo, ingresso dall'alto
Connettore femmina per montaggio superficiale (solo 32 vie)
Connettore femmina per montaggio a pannello
