- Codice RS:
- 284-6678
- Codice costruttore:
- 10530000
- Costruttore:
- Epic Contact
5 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
88 Entro 4 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa).
Prezzo per Unità
20,00 €
(IVA esclusa)
24,40 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 - 9 | 20,00 € |
10 - 24 | 19,18 € |
25 - 49 | 18,40 € |
50 + | 17,58 € |
- Codice RS:
- 284-6678
- Codice costruttore:
- 10530000
- Costruttore:
- Epic Contact
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto
![](https://media.rs-online.com/t_line/L211444-01.gif)
![](https://media.rs-online.com/t_line/L445627-01.gif)
![](https://media.rs-online.com/t_line/L445627-02.gif)

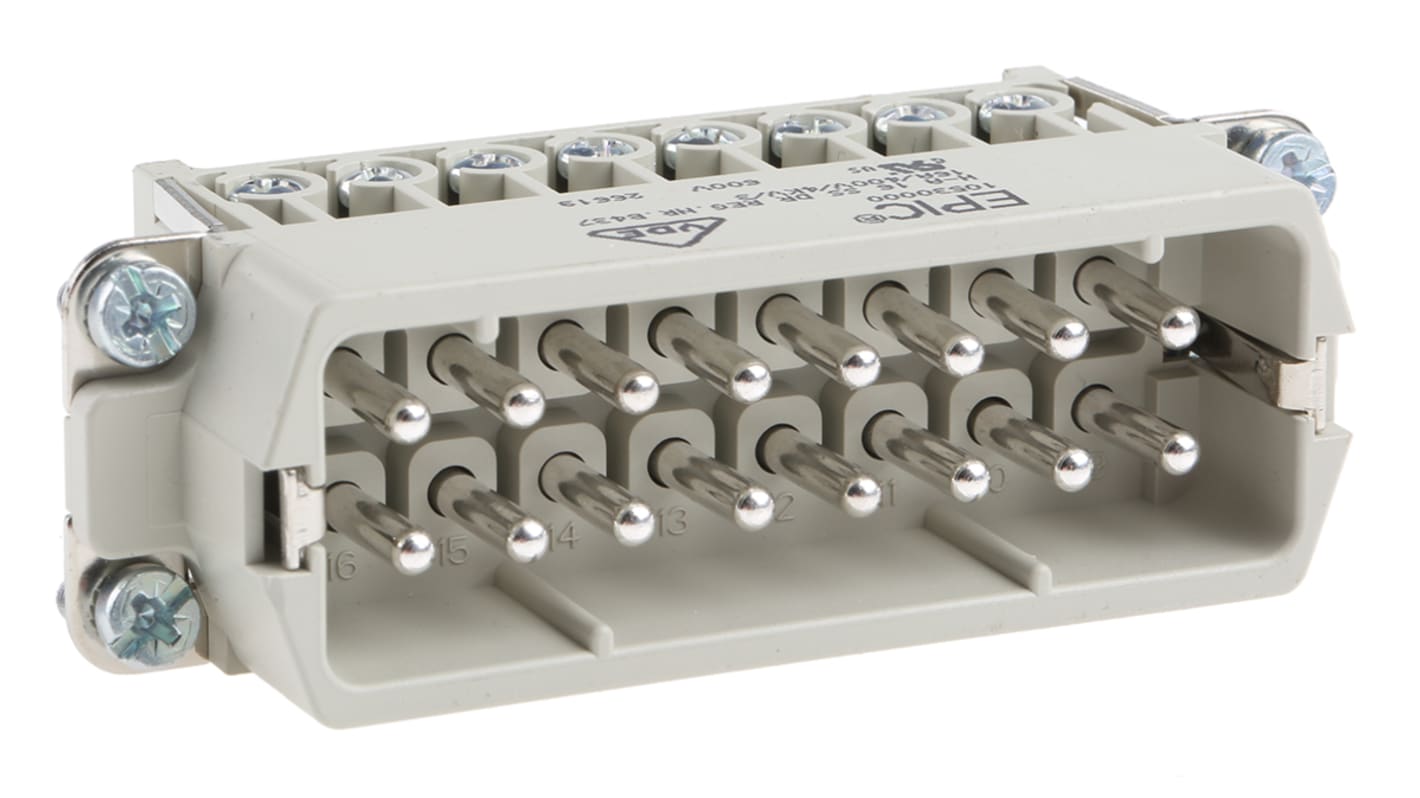

Inserto per connettore di potenza per impieghi pesanti LAPP, montaggio su cavo, 2 file - Serie EPIC - 10530000
Utilizzare questo inserto per connettore di potenza per impieghi pesanti di LAPP per ottenere una presa salda sui contatti del connettore. È progettato per adattarsi perfettamente all'interno di un contenitore o di una calotta e dispone di collegamenti a vite per un'installazione senza problemi. I terminali sono compatibili con cavi di dimensioni comprese tra 0,5 e 2,5 mm2, pertanto sono ampiamente compatibili. Questo robusto kit ha un'ampia gamma di temperature d'esercizio compresa tra -40 °C e +120 °C, il che lo rende una scelta pratica per ambienti estremi.
Caratteristiche e vantaggi
• Contatti in lega di rame altamente conduttivi per trasmissioni a corrente costante
• I pressacavi a compressione integrati sigillano i cavi circolari per evitare la contaminazione da sporcizia
• Il corpo PC ignifugo aiuta a prevenire la diffusione del fuoco
• I pressacavi a compressione integrati sigillano i cavi circolari per evitare la contaminazione da sporcizia
• Il corpo PC ignifugo aiuta a prevenire la diffusione del fuoco
Applicazioni
• Linee di assemblaggio
• Settore dei trasporti
• Sistemi robotici
• Settore dei trasporti
• Sistemi robotici
Quanto è durevole questo inserto?
Un funzionamento meccanico nominale fino a 500 cicli significa che è possibile essere certi che questo inserto sarà in grado di tenere il passo con le operazioni più impegnative.
Autorizzatori
Registrazione UL, certificazione CSA, SEV
Inserti ed accessori
Terminali a vite con protezione filo adatta per cavi fino a 2·5 mm². Contatti in lega di rame argentati
Gli inserti a innesto e a presa sono intercambiabili e consentono di montare liberamente l'ingresso dell'apparecchio (spina fissa), il cavo e la presa. Una connessione di terra separata viene eseguita mediante tutti gli inserti
I tipi di montaggio su cavo includono i pressacavi di compressione che garantiscono una tenuta dei cavi circolari con grado di protezione sino a IP54 e IP65 (vedere le specifiche tecniche per maggiori dettagli)
Nonostante le dimensioni compatte, questa gamma ha una tensione nominale di 250 V c.a. per il gruppo C (industriale).
Gli inserti a innesto e a presa sono intercambiabili e consentono di montare liberamente l'ingresso dell'apparecchio (spina fissa), il cavo e la presa. Una connessione di terra separata viene eseguita mediante tutti gli inserti
I tipi di montaggio su cavo includono i pressacavi di compressione che garantiscono una tenuta dei cavi circolari con grado di protezione sino a IP54 e IP65 (vedere le specifiche tecniche per maggiori dettagli)
Nonostante le dimensioni compatte, questa gamma ha una tensione nominale di 250 V c.a. per il gruppo C (industriale).
Dimensioni: 3 e 4 vie
I connettori serie H-A sono testati a 10 A, 440 V c.a., e sono disponibili in kit o in parti sfuse.
Le versioni a 3 e 4 vie sono disponibili in plastica e in metallo, mentre quelle da 10 a 48 vie sono disponibili soltanto in metallo.
Le versioni a 3 e 4 vie sono disponibili in plastica e in metallo, mentre quelle da 10 a 48 vie sono disponibili soltanto in metallo.
Dimensioni: 10 e 16 vie
Connettore maschio volante, ingresso laterale
Connettore femmina per montaggio superficiale
Connettore femmina per montaggio a pannello
Connettore maschio per cavo, ingresso dall'alto
Connettore femmina per montaggio superficiale
Connettore femmina per montaggio a pannello
Connettore maschio per cavo, ingresso dall'alto
Dimensioni: 32//48 vie - dimensioni pressacavo PG29
Connettore maschio volante, ingresso laterale
Connettore maschio per cavo, ingresso dall'alto
Connettore femmina per montaggio superficiale (solo 32 vie)
Connettore femmina per montaggio a pannello
Connettore maschio per cavo, ingresso dall'alto
Connettore femmina per montaggio superficiale (solo 32 vie)
Connettore femmina per montaggio a pannello
Specifiche
Attributo | Valore |
---|---|
Corrente nominale | 14A |
Tipologia | Maschio |
Serie | H-A |
Tipo | Inserto connettore |
Terminazione | Avvitare |
Formato polo | 16P |
Numero di file | 2 |
Tensione nominale | 600 V |
Tipo di montaggio | Montaggio su cavo |
Numero di contatti | 16 |
Materiale contatto | Lega di rame |
Placcatura contatto | Argento |
Orientamento | Ad angolo diritto |
