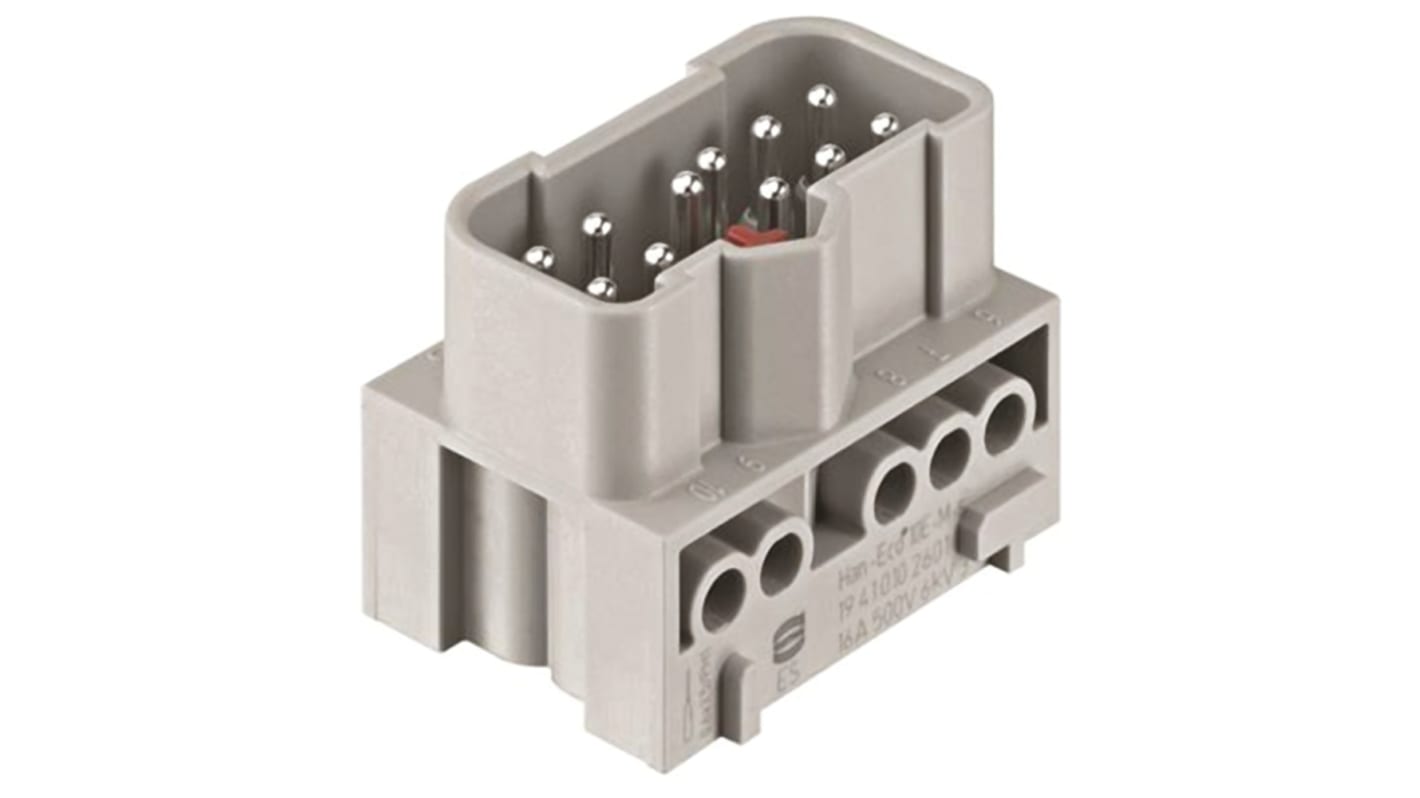

Inserto connettore HARTING, Maschio, serie Han-Eco, 16A, 10 vie

Inserti monoblocco Han-ECO in versione maschio e femmina per l'uso con i contenitori e le calotte della serie Han-ECO. Progettati per resistere alle sollecitazioni ambientali, offrono un'eccellente stabilità meccanica. L'assemblaggio rapido ed efficiente attraverso l'accoppiamento a clic elimina la necessità di utensili durante il montaggio dell'inserto nella calotta/contenitore. La serie Han-Eco è caratterizzata da un peso minore rispetto ai connettori standard Han B con struttura in metallo. Le calotte Han-Eco sono compatibili con la gamma di connettori Han-Modular.

Morsetto a vite
Temperature d'esercizio -40 °C → +125 °C
Corpo in policarbonato (RAL 7032)

• Morsetto a vite
• Temperatura d'esercizio da -40° C a +125° C
• Corpo in policarbonato (RAL 7032)

• Il codice 840-5563 è un inserto monoblocco maschio a 10 vie misura 6B
• Il codice 840-5567 è un inserto monoblocco femmina a 10 viene misura 6B
• Il codice 840-5576 è un inserto monoblocco maschio a 14 vie misura 10B
• Il codice 840-5579 è un inserto monoblocco femmina a 14 viene misura 10B
• Il codice 840-5573 è un inserto monoblocco maschio a 20 vie misura 16B
• Il codice 840-5582 è un inserto monoblocco femmina a 20 viene misura 16B
• Il codice 840-5585 è un inserto monoblocco maschio a 28 vie misura 24B
• Il codice 840-5589 è un inserto monoblocco femmina a 28 viene misura 24B

DIN EN60664-1, DIN EN61984

Harting Han® Modulare

La serie Han-Modular è un sistema costituito da moduli di inserimento e telai in cui i moduli s’inseriscono a scatto. Questi, a loro volta, possono essere montati su contenitori Han® standard. Il sistema consente un'ampia varietà di configurazioni con un singolo gruppo di connettori. Il sistema Han-Modular è progettato per soddisfare i requisiti specifici dei singoli clienti e offre flessibilità nelle connessioni per linee di segnale, potenza e pneumatiche quando è necessaria una soluzione con un solo connettore. Oltre all'eccezione qualità del connettore a crimpare, la scelta giusta dell'utensile di montaggio è l'elemento base di un collegamento affidabile. HARTING offre pinze a crimpare adatte per diversi livelli di automazione per tutti i connettori.
