- Codice RS:
- 840-5567
- Codice costruttore:
- 19410102701
- Costruttore:
- HARTING
10 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
13 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
14,76 €
(IVA esclusa)
18,01 €
(IVA inclusa)
Unità | Per unità |
1 - 9 | 14,76 € |
10 - 24 | 14,15 € |
25 + | 13,58 € |
- Codice RS:
- 840-5567
- Codice costruttore:
- 19410102701
- Costruttore:
- HARTING
Documentazione Tecnica
Normative
- Paese di origine:
- RO
Dettagli prodotto

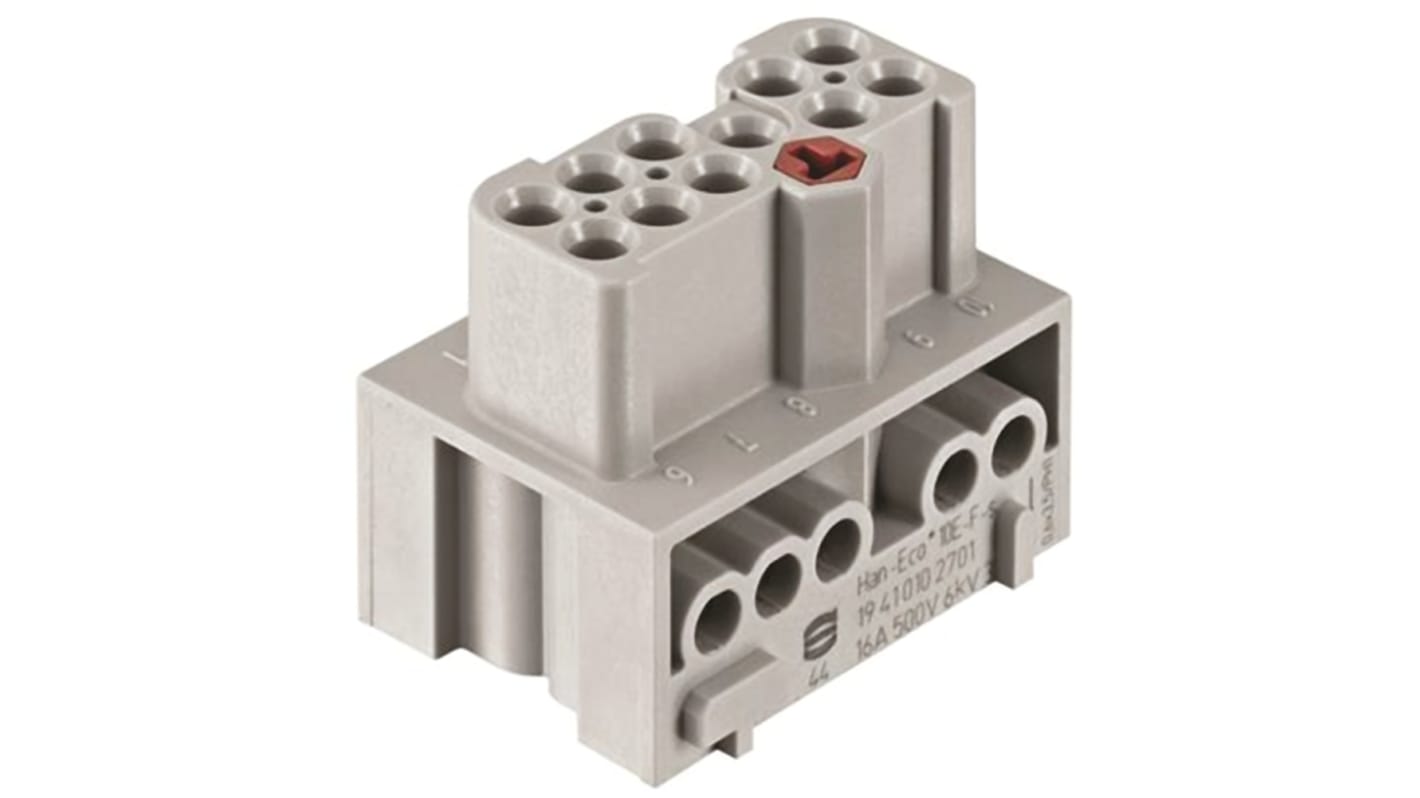

Inserti per connettori Han-Eco
Inserti monoblocco Han-ECO in versione maschio e femmina per l'uso con i contenitori e le calotte della serie Han-ECO. Progettati per resistere alle sollecitazioni ambientali, offrono un'eccellente stabilità meccanica. L'assemblaggio rapido ed efficiente attraverso l'accoppiamento a clic elimina la necessità di utensili durante il montaggio dell'inserto nella calotta/contenitore. La serie Han-Eco è caratterizzata da un peso minore rispetto ai connettori standard Han B con struttura in metallo. Le calotte Han-Eco sono compatibili con la gamma di connettori Han-Modular.
Caratteristiche e vantaggi
Morsetto a vite
Temperature d'esercizio -40 °C → +125 °C
Corpo in policarbonato (RAL 7032)
Temperature d'esercizio -40 °C → +125 °C
Corpo in policarbonato (RAL 7032)
Morsetto a vite
Temperatura d'esercizio da -40° C a +125° C
Corpo in policarbonato (RAL 7032)
Temperatura d'esercizio da -40° C a +125° C
Corpo in policarbonato (RAL 7032)
Il codice 840-5563 è un inserto monoblocco maschio a 10 vie misura 6B
Il codice 840-5567 è un inserto monoblocco femmina a 10 viene misura 6B
Il codice 840-5576 è un inserto monoblocco maschio a 14 vie misura 10B
Il codice 840-5579 è un inserto monoblocco femmina a 14 viene misura 10B
Il codice 840-5573 è un inserto monoblocco maschio a 20 vie misura 16B
Il codice 840-5582 è un inserto monoblocco femmina a 20 viene misura 16B
Il codice 840-5585 è un inserto monoblocco maschio a 28 vie misura 24B
Il codice 840-5589 è un inserto monoblocco femmina a 28 viene misura 24B
Il codice 840-5567 è un inserto monoblocco femmina a 10 viene misura 6B
Il codice 840-5576 è un inserto monoblocco maschio a 14 vie misura 10B
Il codice 840-5579 è un inserto monoblocco femmina a 14 viene misura 10B
Il codice 840-5573 è un inserto monoblocco maschio a 20 vie misura 16B
Il codice 840-5582 è un inserto monoblocco femmina a 20 viene misura 16B
Il codice 840-5585 è un inserto monoblocco maschio a 28 vie misura 24B
Il codice 840-5589 è un inserto monoblocco femmina a 28 viene misura 24B
Standard
DIN EN60664-1, DIN EN61984
Harting Han® Modulare
La serie Han-Modular è un sistema costituito da moduli di inserimento e telai in cui i moduli sinseriscono a scatto. Questi, a loro volta, possono essere montati su contenitori Han® standard. Il sistema consente un'ampia varietà di configurazioni con un singolo gruppo di connettori. Il sistema Han-Modular è progettato per soddisfare i requisiti specifici dei singoli clienti e offre flessibilità nelle connessioni per linee di segnale, potenza e pneumatiche quando è necessaria una soluzione con un solo connettore. Oltre all'eccezione qualità del connettore a crimpare, la scelta giusta dell'utensile di montaggio è l'elemento base di un collegamento affidabile. HARTING offre pinze a crimpare adatte per diversi livelli di automazione per tutti i connettori.
Specifiche
Attributo | Valore |
---|---|
Corrente nominale | 16A |
Tipologia | Femmina |
Serie | Han-Eco |
Tipo | Inserto connettore |
Terminazione | A vite |
Formato polo | 10P+E |
Numero di file | 2 |
Tensione nominale | 500 V, 600 V |
Tipo di montaggio | Montaggio su cavo |
Numero di contatti | 10 |
Numero di serie | 19410 |
Orientamento | Angolo destro |
