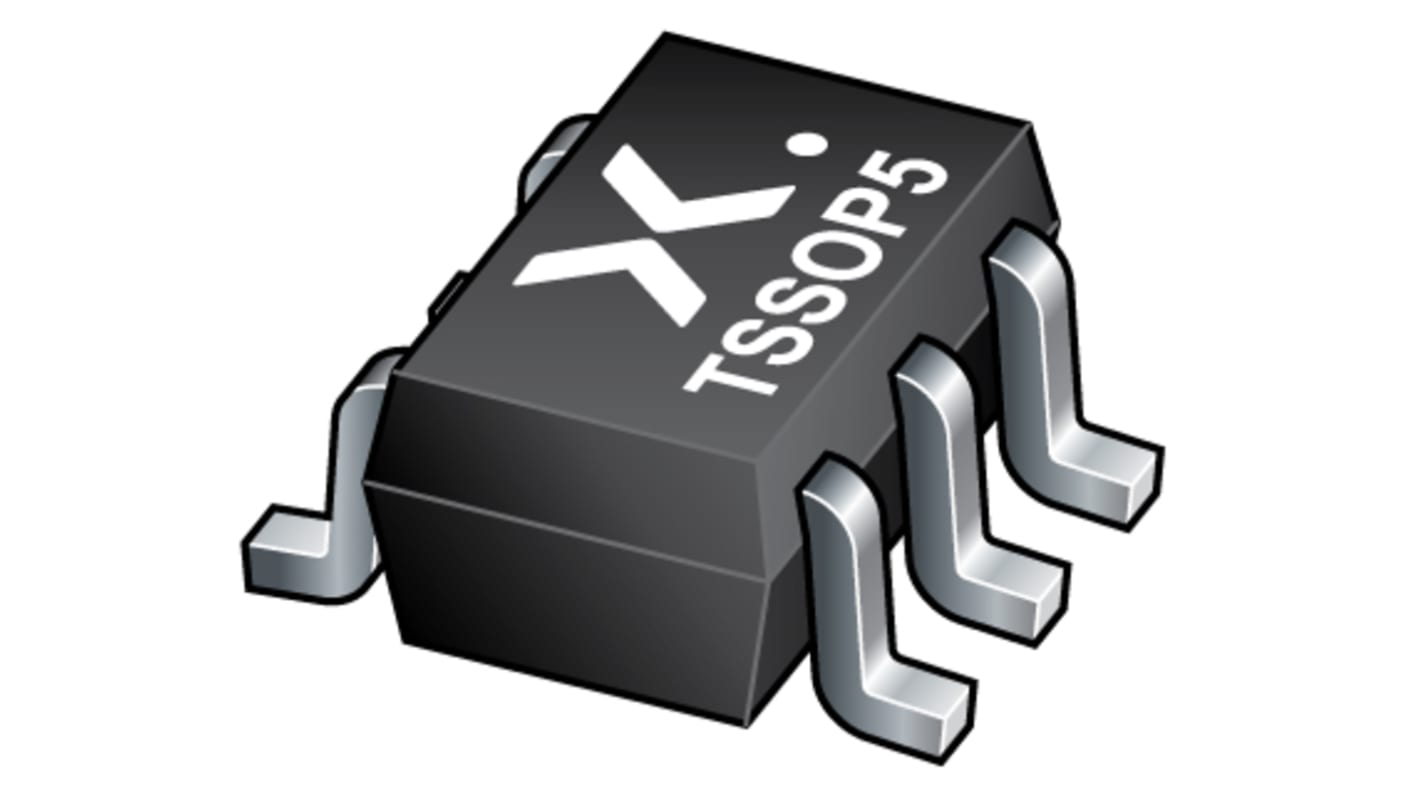

AEC-Q100 Driver e buffer di linea 74LVC1G125GW-Q100, 74LVC, 3 stati, Non-invertente, TSSOP, 5-Pin
- Codice RS:
- 152-6482
- Codice costruttore:
- 74LVC1G125GW-Q100,
- Costruttore:
- Nexperia
9000 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità (Su Bobina da 3000)
0,065 €
(IVA esclusa)
0,079 €
(IVA inclusa)
| Unità | Per unità | Per Bobina* |
| 3000 - 3000 | 0,065 € | 195,00 € |
| 6000 + | 0,061 € | 183,00 € |
| *prezzo indicativo | ||
- Codice RS:
- 152-6482
- Codice costruttore:
- 74LVC1G125GW-Q100,
- Costruttore:
- Nexperia
Documentazione Tecnica
Normative
Dettagli prodotto
Buffer/driver di linea per bus, 3 stati. Il 74LVC1G125-Q100 fornisce un buffer/driver di linea non-invertente con uscita a 3 stati. L'uscita a 3 stati è controllata dall'ingresso di abilitazione uscita (OE). Un valore HIGH sul pin OE fa in modo che l’uscita assuma uno stato OFF ad alta impedenza. L'ingresso può essere azionato da dispositivi a 3,3 V o a 5 V. Questa caratteristica consente l'utilizzo di questo dispositivo in ambiente misto a 3,3 V e a 5 V.
Prodotto qualificato per uso automobilistico in conformità con AEC-Q100 (grado 1)
Specificato per temperature da -40 a +85 °C e da -40 a +125 °C
Ampia gamma di tensioni di alimentazione da 1,65 V a 5,5 V
Elevata immunità ai disturbi
Specificato per temperature da -40 a +85 °C e da -40 a +125 °C
Ampia gamma di tensioni di alimentazione da 1,65 V a 5,5 V
Elevata immunità ai disturbi
Specifiche
Attributo | Valore |
|---|---|
| Famiglia logica | 74LVC |
| Funzione logica | Buffer, driver di linea |
| Interfaccia | IC buffer e driver di linea |
| Numero di canali per chip | 1 |
| Tipo di ingresso | Single Ended |
| Tipo di uscita | 3 stati |
| Polarità | Non-invertente |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di package | TSSOP |
| Numero pin | 5 |
| Ritardo di propagazione massimo @ CL max | 10.5 ns @ 50 pF |
| Dimensioni | 2.25 x 1.35 x 1mm |
| Tensione di alimentazione operativa massima | 5,5 V |
| Tensione di alimentazione operativa minima | 1,65 V |
| Condizioni di test ritardo di propagazione | 50pF |
| Standard per uso automobilistico | AEC-Q100 |
