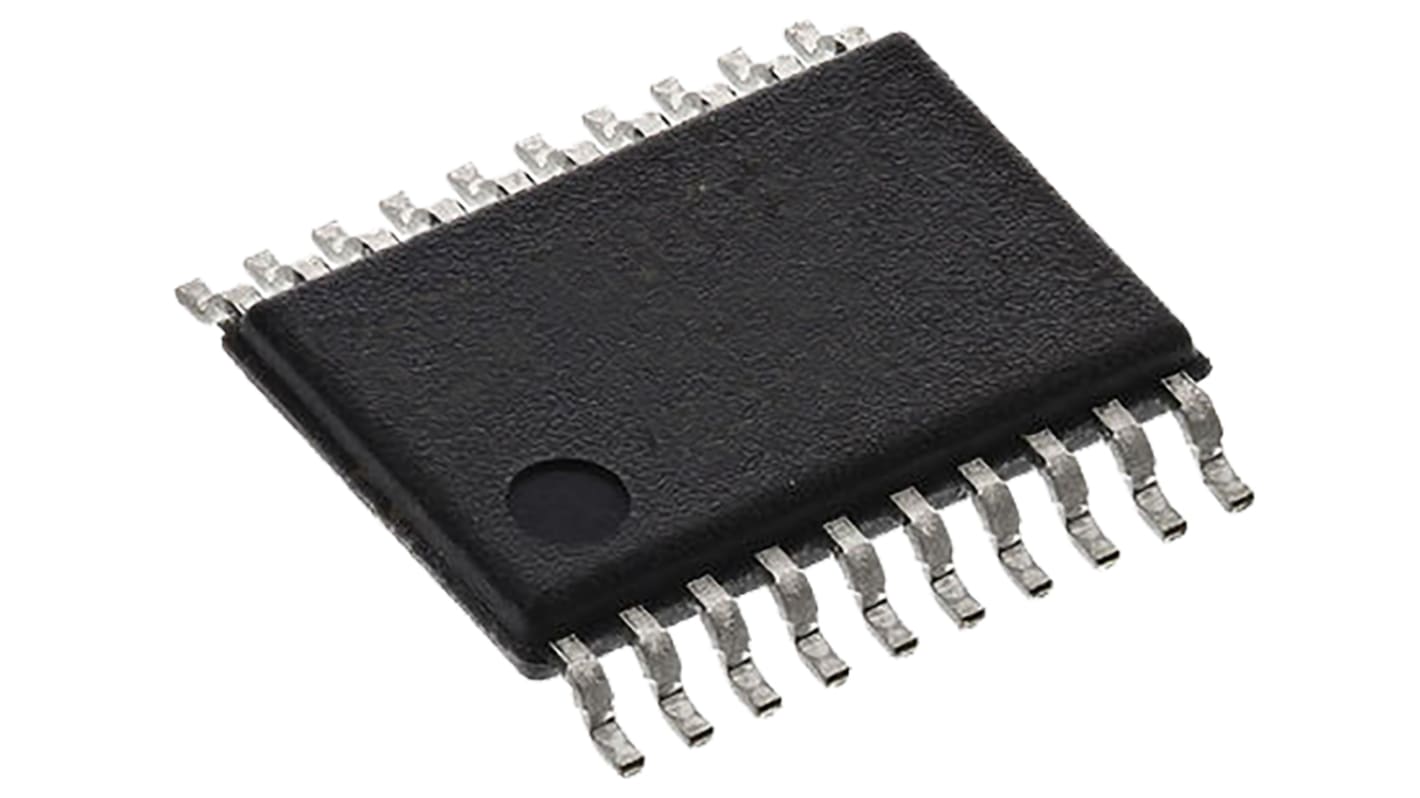

Maxim Integrated Transceiver di linea MAX3222EEUP+, CMOS/TTL, BiCMOS, Invertente, TSSOP, 20 Pin
- Codice RS:
- 190-0643
- Codice costruttore:
- MAX3222EEUP+
- Costruttore:
- Maxim Integrated
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 190-0643
- Codice costruttore:
- MAX3222EEUP+
- Costruttore:
- Maxim Integrated
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Maxim Integrated | |
| Famiglia logica | CMOS/TTL | |
| Tipo prodotto | Transceiver di linea | |
| Funzione logica | Driver, Convertitore, Driver di linea | |
| Tipo IC | IC ricetrasmettitore di linea | |
| Tipo di ingresso | A estremità singola | |
| Tipo uscita | BiCMOS | |
| Polarità | Invertente | |
| Tipo montaggio | Superficie | |
| Tipo di package | TSSOP | |
| Tensione minima di alimentazione | 3V | |
| Numero pin | 20 | |
| Tensione massima di alimentazione | 5.5V | |
| Corrente massima di uscita ad alto livello | 60mA | |
| Corrente massima di uscita a basso livello | -60mA | |
| Ritardo di propagazione massimo @ CL | 0.15μs | |
| Minima temperatura operativa | -40°C | |
| Temperatura massima di funzionamento | 85°C | |
| Altezza | 1.1mm | |
| Lunghezza | 6.9mm | |
| Larghezza | 6.55mm | |
| Standard/Approvazioni | No | |
| Serie | MAX3222E | |
| Corrente di alimentazione | 1mA | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Maxim Integrated | ||
Famiglia logica CMOS/TTL | ||
Tipo prodotto Transceiver di linea | ||
Funzione logica Driver, Convertitore, Driver di linea | ||
Tipo IC IC ricetrasmettitore di linea | ||
Tipo di ingresso A estremità singola | ||
Tipo uscita BiCMOS | ||
Polarità Invertente | ||
Tipo montaggio Superficie | ||
Tipo di package TSSOP | ||
Tensione minima di alimentazione 3V | ||
Numero pin 20 | ||
Tensione massima di alimentazione 5.5V | ||
Corrente massima di uscita ad alto livello 60mA | ||
Corrente massima di uscita a basso livello -60mA | ||
Ritardo di propagazione massimo @ CL 0.15μs | ||
Minima temperatura operativa -40°C | ||
Temperatura massima di funzionamento 85°C | ||
Altezza 1.1mm | ||
Lunghezza 6.9mm | ||
Larghezza 6.55mm | ||
Standard/Approvazioni No | ||
Serie MAX3222E | ||
Corrente di alimentazione 1mA | ||
Standard automobilistico No | ||
- Paese di origine:
- PH
Doppi trasmettitori/ricevitori RS-232, Maxim Integrated
La famiglia Maxim di driver di linea RS232 e ricevitori doppi è concepita per tutte le interfaccia di comunicazione EIA/TIA-232E, V.24 e V.28. Il trasmettitore/ricevitore doppio Maxim RS232 consente applicazioni come traslazione dell'interfaccia, modem, computer portatile e sistemi alimentati a batteria RS232 per via della modalità di spegnimento bassa potenza. Il ricetrasmettitore multicanale MAX233, MAX235 non ha alcun componente esterno quindi è l'ideale nei casi in cui lo spazio è fondamentale.
Ricevitore/driver RS232 multicanale (ricetrasmettitore RS232)
Velocità di trasferimento dati gamma da 120 kbit/s a 1 Mbit/s
La modalità di spegnimento bassa potenza riduce la dissipazione di potenza
Bassa tensione
Alcuni ricetrasmettitori RS232 possono incorporare condensatori esterni di 0,1 uF
Applicazioni ESD integrate
Applications
• Modem Ad Alta Velocità
• Apparecchiature Alimentate A Batteria
• Notebook, Subnotebook E Computer Palmari
• Stampanti
• Apparecchiature Portatili
• Periferiche
Driver di linea e ricevitori RS-232
Note
Si noti che qualsiasi difetto o non conformità di questo prodotto deve essere rilevato e segnalato a RS entro 20 giorni dall'acquisto.
