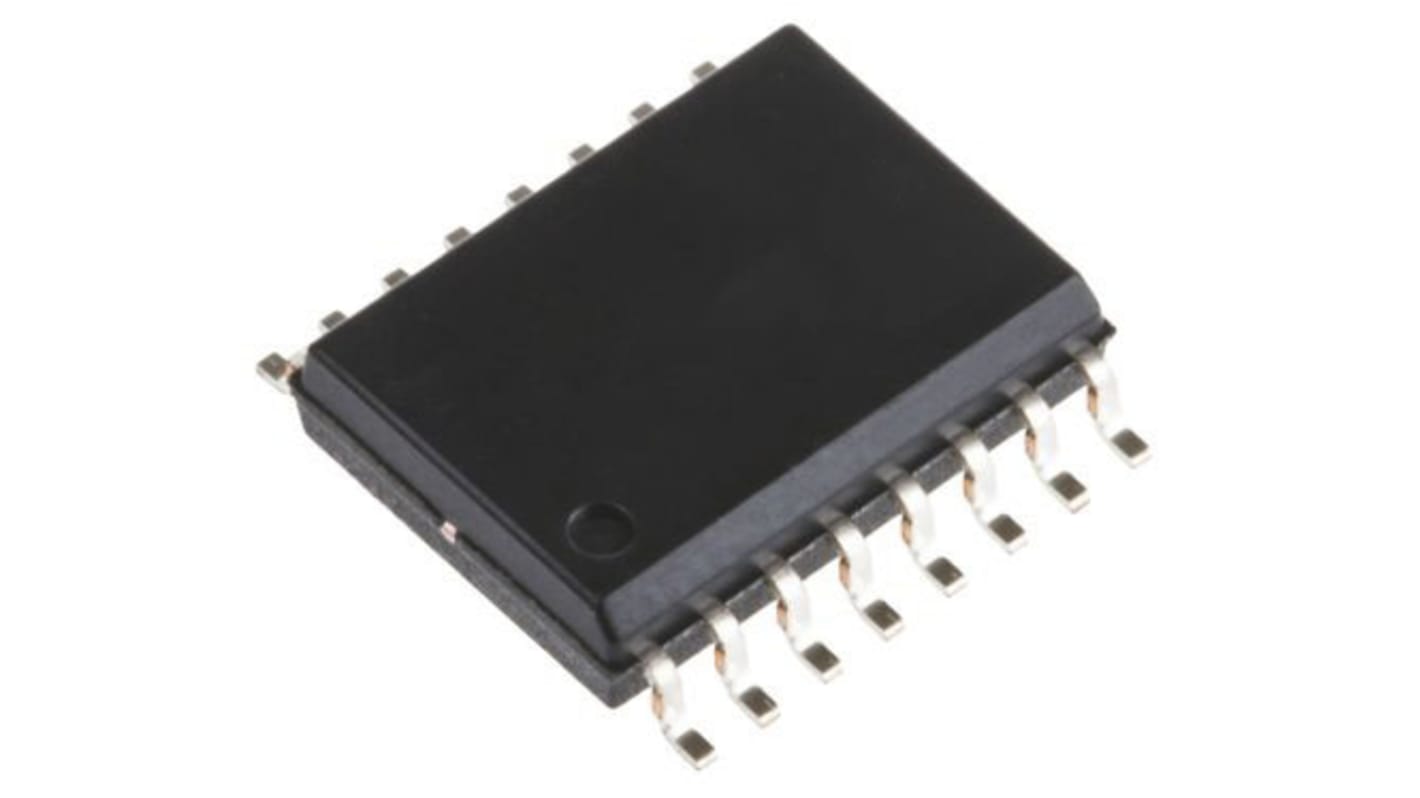

Maxim Integrated Transceiver di linea, CMOS/TTL, CMOS, Invertente, SOIC, 16 Pin
- Codice RS:
- 190-6146
- Codice costruttore:
- MAX202EWE+
- Costruttore:
- Maxim Integrated
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 190-6146
- Codice costruttore:
- MAX202EWE+
- Costruttore:
- Maxim Integrated
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Maxim Integrated | |
| Tipo prodotto | Transceiver di linea | |
| Famiglia logica | CMOS/TTL | |
| Funzione logica | Driver, Convertitore | |
| Tipo IC | IC ricetrasmettitore di linea | |
| Tipo di ingresso | A estremità singola | |
| Tipo uscita | CMOS | |
| Polarità | Invertente | |
| Tipo montaggio | Superficie | |
| Tipo di package | SOIC | |
| Tensione minima di alimentazione | -0.3V | |
| Numero pin | 16 | |
| Tensione massima di alimentazione | 5V | |
| Corrente massima di uscita ad alto livello | 60mA | |
| Minima temperatura operativa | -40°C | |
| Corrente massima di uscita a basso livello | 10mA | |
| Ritardo di propagazione massimo @ CL | 10μs | |
| Temperatura massima di funzionamento | 85°C | |
| Serie | MAX202 | |
| Larghezza | 10.65mm | |
| Lunghezza | 10.5mm | |
| Standard/Approvazioni | No | |
| Altezza | 2.65mm | |
| Corrente di alimentazione | 15mA | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Maxim Integrated | ||
Tipo prodotto Transceiver di linea | ||
Famiglia logica CMOS/TTL | ||
Funzione logica Driver, Convertitore | ||
Tipo IC IC ricetrasmettitore di linea | ||
Tipo di ingresso A estremità singola | ||
Tipo uscita CMOS | ||
Polarità Invertente | ||
Tipo montaggio Superficie | ||
Tipo di package SOIC | ||
Tensione minima di alimentazione -0.3V | ||
Numero pin 16 | ||
Tensione massima di alimentazione 5V | ||
Corrente massima di uscita ad alto livello 60mA | ||
Minima temperatura operativa -40°C | ||
Corrente massima di uscita a basso livello 10mA | ||
Ritardo di propagazione massimo @ CL 10μs | ||
Temperatura massima di funzionamento 85°C | ||
Serie MAX202 | ||
Larghezza 10.65mm | ||
Lunghezza 10.5mm | ||
Standard/Approvazioni No | ||
Altezza 2.65mm | ||
Corrente di alimentazione 15mA | ||
Standard automobilistico No | ||
Consente di risparmiare spazio sulla scheda
Circuito della pompa di carica integrato
Elimina la necessità di un alimentatore bipolare 12V ±
Consente il funzionamento con alimentazione singola da +5V o 9V a. +12V
Condensatori 0.1μF integrati (MAX203, MAX205)
Il contenitore SSOP a 24 pin consente di risparmiare fino al 40% rispetto A QUELLO CHE FA Pacchetto
Consente di risparmiare energia per un funzionamento prolungato della batteria
5μW modalità di spegnimento (MAX200, MAX205, MAX206, MAX211)
75μW monitoraggio dell'indicatore ad anello con due ricevitori attivi (MAX213)
Applicazioni/usi
Apparecchiature alimentate a batteria
Apparecchiature portatili
Apparecchiature di diagnostica portatili
