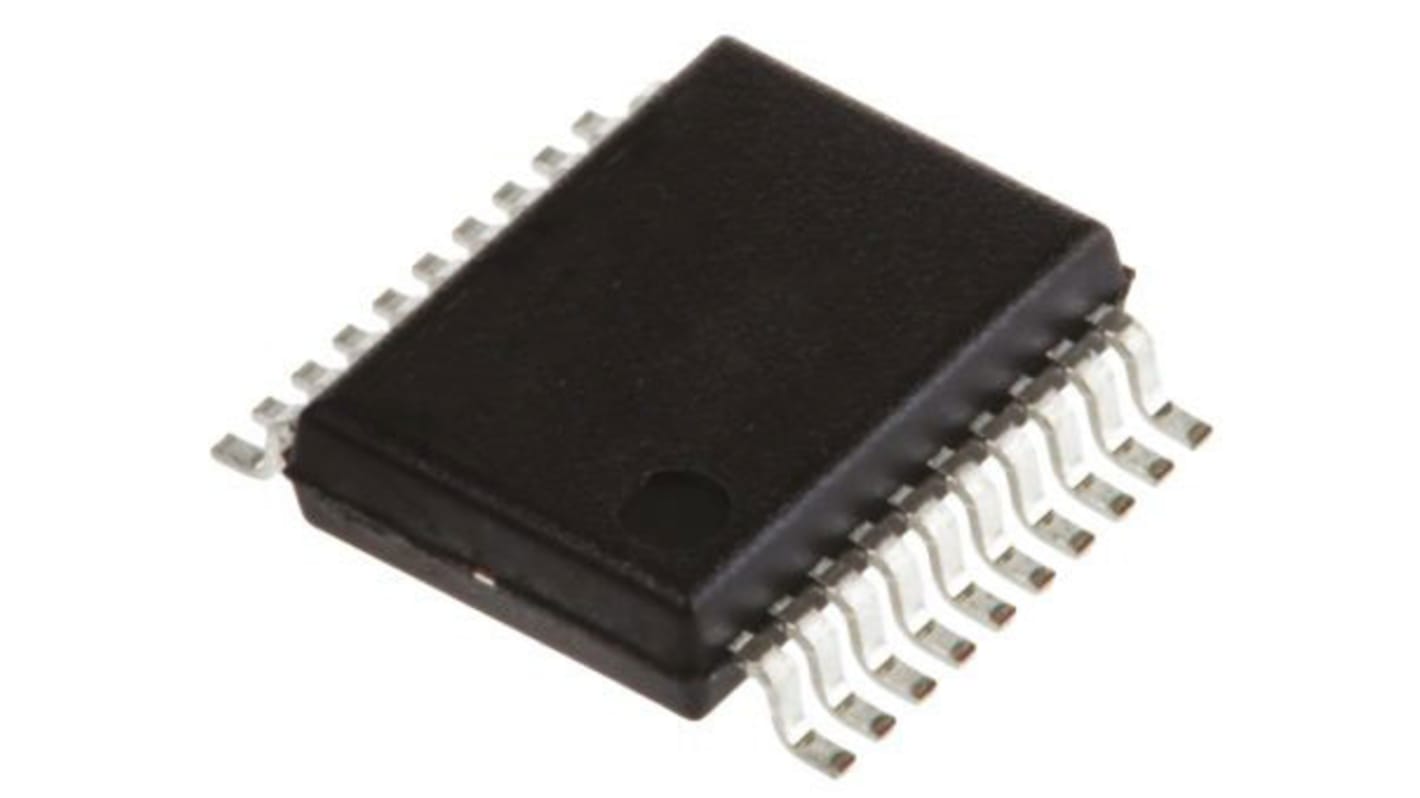

Maxim Integrated Transceiver di linea MAX218EAP+, BiCMOS, BiCMOS, Invertente, SSOP, 20 Pin
- Codice RS:
- 190-6968
- Codice costruttore:
- MAX218EAP+
- Costruttore:
- Maxim Integrated
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, in quanto è stato sospeso dal produttore.
- Codice RS:
- 190-6968
- Codice costruttore:
- MAX218EAP+
- Costruttore:
- Maxim Integrated
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Maxim Integrated | |
| Famiglia logica | BiCMOS | |
| Tipo prodotto | Transceiver di linea | |
| Funzione logica | Driver di linea, Driver, Convertitore | |
| Tipo IC | IC ricetrasmettitore di linea | |
| Tipo di ingresso | A estremità singola | |
| Tipo uscita | BiCMOS | |
| Polarità | Invertente | |
| Tipo montaggio | Superficie | |
| Tipo di package | SSOP | |
| Numero pin | 20 | |
| Tensione minima di alimentazione | 1.8V | |
| Corrente massima di uscita ad alto livello | 100mA | |
| Tensione massima di alimentazione | 4.25V | |
| Corrente massima di uscita a basso livello | 24mA | |
| Minima temperatura operativa | -40°C | |
| Ritardo di propagazione massimo @ CL | 700ns | |
| Temperatura massima di funzionamento | 85°C | |
| Standard/Approvazioni | No | |
| Lunghezza | 7.33mm | |
| Larghezza | 7.9mm | |
| Serie | MAX218 | |
| Altezza | 1.99mm | |
| Standard automobilistico | No | |
| Corrente di alimentazione | 3mA | |
| Seleziona tutto | ||
|---|---|---|
Marchio Maxim Integrated | ||
Famiglia logica BiCMOS | ||
Tipo prodotto Transceiver di linea | ||
Funzione logica Driver di linea, Driver, Convertitore | ||
Tipo IC IC ricetrasmettitore di linea | ||
Tipo di ingresso A estremità singola | ||
Tipo uscita BiCMOS | ||
Polarità Invertente | ||
Tipo montaggio Superficie | ||
Tipo di package SSOP | ||
Numero pin 20 | ||
Tensione minima di alimentazione 1.8V | ||
Corrente massima di uscita ad alto livello 100mA | ||
Tensione massima di alimentazione 4.25V | ||
Corrente massima di uscita a basso livello 24mA | ||
Minima temperatura operativa -40°C | ||
Ritardo di propagazione massimo @ CL 700ns | ||
Temperatura massima di funzionamento 85°C | ||
Standard/Approvazioni No | ||
Lunghezza 7.33mm | ||
Larghezza 7.9mm | ||
Serie MAX218 | ||
Altezza 1.99mm | ||
Standard automobilistico No | ||
Corrente di alimentazione 3mA | ||
- Paese di origine:
- MY
Il ricetrasmettitore MAX218 è progettato per le interfacce di comunicazione alimentate a batteria che richiedono due driver e due ricevitori con un consumo energetico minimo. Fornisce un'ampia gamma di tensioni d'esercizio da +1,8 V a +4,25 V, mantenendo al contempo i livelli di tensione. Il modello MAX218 funziona con due pile alcaline, NiCd o NiMH senza alcun tipo di regolatore di tensione.
La modalità di spegnimento riduce il consumo di corrente a 1μA, prolungando la durata della batteria nei sistemi portatili. Durante lo spegnimento, tutti i ricevitori possono rimanere attivi o possono essere disabilitati sotto controllo logico, consentendo a un sistema che incorpora il CMOS MAX218 di monitorare i dispositivi esterni in modalità di spegnimento a bassa potenza.
Una velocità di trasferimento dati 120kbps garantita garantisce la compatibilità con il software più diffuso per la comunicazione con i personal computer. I driver a tre stati sono forniti su tutte le uscite del ricevitore in modo che più ricevitori, generalmente di diversi standard di interfaccia, possano essere collegati tramite cavo all'UART. Il modello MAX218 è disponibile in contenitori DIP a 20 pin, SO e SSOP.
