Dettagli prodotto

Trova prodotti simili selezionando uno o più attributi.

Seleziona tutto	Attributo	Valore
	Marchio	Maxim Integrated
	Tipo prodotto	Transceiver di linea
	Famiglia logica	CMOS
	Funzione logica	Driver e ricevitore
	Tipo IC	IC ricetrasmettitore di linea
	Tipo di ingresso	Differenziale
	Tipo uscita	3 stati
	Tipo montaggio	Superficie
	Tipo di package	μMAX
	Tensione minima di alimentazione	-8V
	Numero pin	8
	Corrente massima di uscita ad alto livello	-4mA
	Tensione massima di alimentazione	12.5V
	Minima temperatura operativa	0°C
	Corrente massima di uscita a basso livello	4mA
	Temperatura massima di funzionamento	70°C
	Altezza	1.1mm
	Serie	MAX487
	Larghezza	5.03 mm
	Standard/Approvazioni	No
	Lunghezza	3.1mm
	Corrente di alimentazione	400μA
	Standard automobilistico	No

	Seleziona tutto
	Marchio Maxim Integrated
	Tipo prodotto Transceiver di linea
	Famiglia logica CMOS
	Funzione logica Driver e ricevitore
	Tipo IC IC ricetrasmettitore di linea
	Tipo di ingresso Differenziale
	Tipo uscita 3 stati
	Tipo montaggio Superficie
	Tipo di package μMAX
	Tensione minima di alimentazione -8V
	Numero pin 8
	Corrente massima di uscita ad alto livello -4mA
	Tensione massima di alimentazione 12.5V
	Minima temperatura operativa 0°C
	Corrente massima di uscita a basso livello 4mA
	Temperatura massima di funzionamento 70°C
	Altezza 1.1mm
	Serie MAX487
	Larghezza 5.03 mm
	Standard/Approvazioni No
	Lunghezza 3.1mm
	Corrente di alimentazione 400μA
	Standard automobilistico No

I modelli MAX481, MAX483, MAX485, MAX487–MAX491 e MAX1487 sono ricetrasmettitori a bassa potenza. Ogni parte contiene un driver e un ricevitore.

Il basso consumo energetico riduce al minimo la dissipazione termica, riducendo i costi del sistema

Corrente di riposo da 120 μA a 500 μA

Corrente di spegnimento di 0,1 μA

Tensione di alimentazione singola da 5 V

Driver con velocità di slittamento limitata (MAX483/MAX487/MAX488 e MAX489)

Velocità di trasferimento dati fino a 250 kbps

Driver illimitati: velocità di trasferimento dati fino a 2,5 Mbps

La protezione integrata migliora la robustezza del sistema

Driver per limitazione della corrente di cortocircuito

Spegnimento termico integrato

Ricevitore a prova di guasto per circuito aperto di ingresso

Garantisce logica elevata

Caricamento dell'unità 1/4 (solo MAX487/MAX1487) consente fino a 128 dispositivi su un singolo bus

Resistenza di ingresso ricevitore 48 kΩ

Applicazioni

Reti di area locale Industrial-Control

Traduttori di livello

Ricetrasmettitori RS-422 a bassa potenza

Ricetrasmettitori a bassa potenza

Ricetrasmettitori per applicazioni sensibili alle EMI

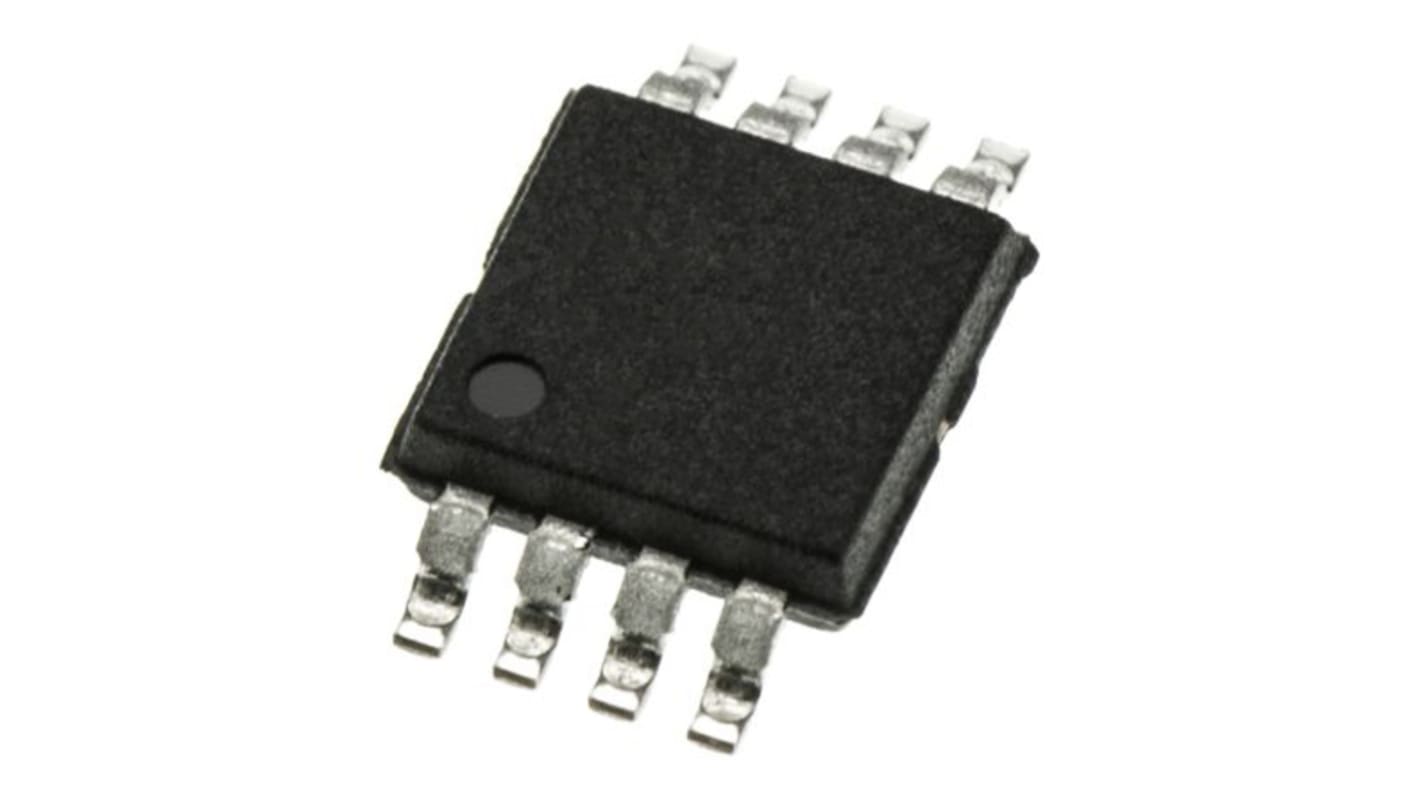

Maxim Integrated No Transceiver di linea MAX487CUA+, CMOS, 3 stati, μMAX, 8 Pin
