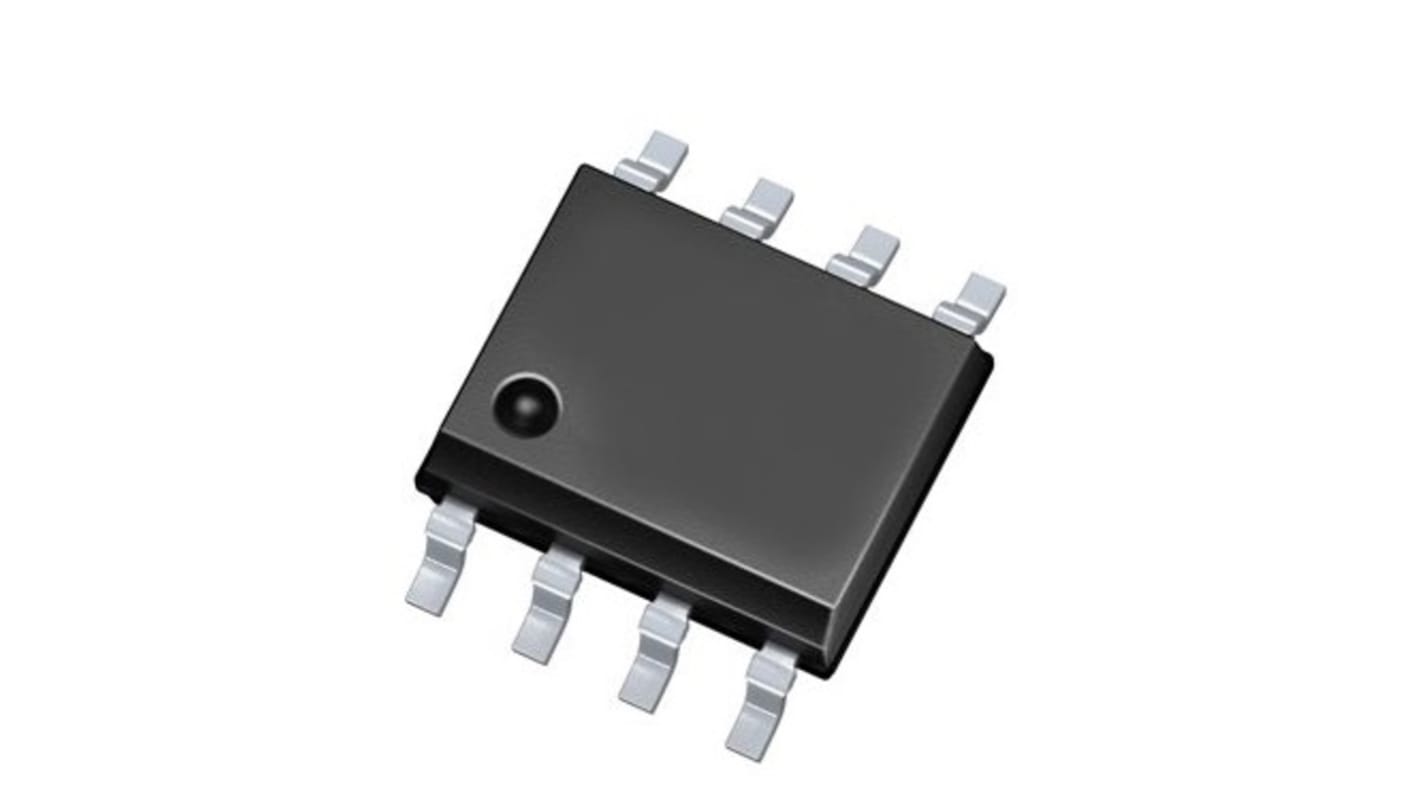

Transceiver di linea ISL83072EIBZA-T, SOIC, 8-Pin

Renesas Electronics è un ricetrasmettitore singolo Bi CMOS alimentato a 3,3 V, completamente fail-safe, a bassa potenza, alta velocità o Velocità Di Risposta limitata, che soddisfa sia gli standard RS-485 che RS-422 per la comunicazione bilanciata. questi dispositivi hanno una corrente bus molto bassa ed è in grado di consentire fino a 256 ricetrasmettitori sulla rete. Ad esempio, in un sistema di lettura remoto di contatori, le singole letture di contatori sono instradate ad un concentratore sulla rete, conteggio di nodi alto consentito. In questo circuito hot plug garantisce che le uscite Tx e Rx rimangano in uno stato di impedenza alta mentre l'alimentatore si stabilizza.

Protezione ESD con pin i/o RS-485
Ricevitori completamente fail-safe
Il carico reale dell'unità 1/8 consente fino a 256 dispositivi sul bus
Alimentazione singola 3,3V
Elevata velocità di trasferimento dati fino a 20Mbps
Bassa corrente di alimentazione a riposo
Gamma di tensioni di ingresso/uscita in modalità comune da -7V a +12V
Piedini di uscita half e full duplex
Sono disponibili tre uscite Rx e Tx
Limitazione della corrente e spegnimento termico per la protezione da sovraccarico del driver
