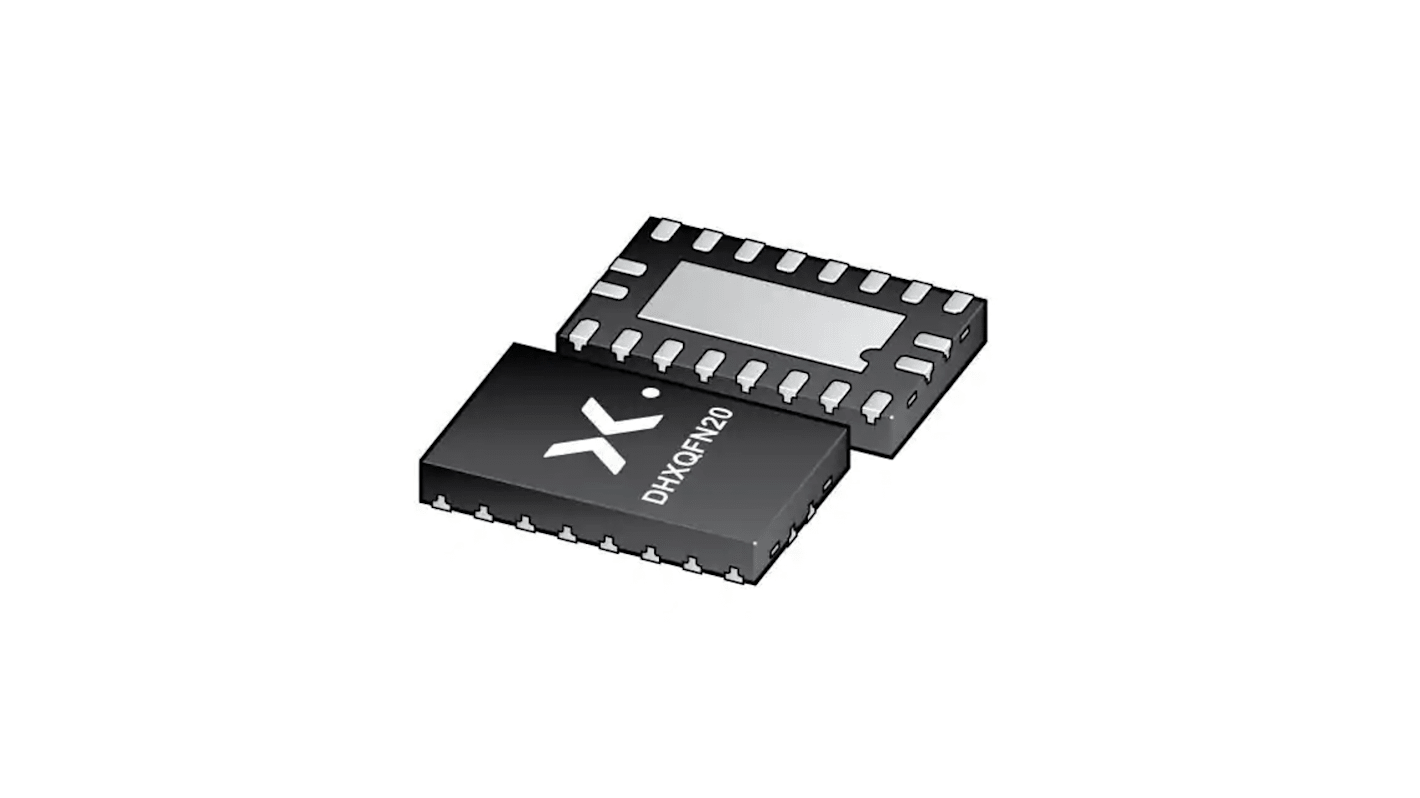

Nexperia Driver di linea e buffer ottale 74LVC244ABZX 10, 74LV, 3 stati, DHXQFN20, 20 Pin
- Codice RS:
- 243-4420
- Codice costruttore:
- 74LVC244ABZX
- Costruttore:
- Nexperia
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 243-4420
- Codice costruttore:
- 74LVC244ABZX
- Costruttore:
- Nexperia
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Nexperia | |
| Tipo prodotto | Driver di linea e buffer ottale | |
| Famiglia logica | 74LV | |
| Funzione logica | Buffer | |
| Tipo IC | IC buffer e driver di linea | |
| Numero di canali | 10 | |
| Tipo di ingresso | Trigger di Schmitt | |
| Tipo uscita | 3 stati | |
| Tipo montaggio | Superficie | |
| Tipo di package | DHXQFN20 | |
| Tensione minima di alimentazione | 1.65V | |
| Numero pin | 20 | |
| Corrente massima di uscita ad alto livello | -24mA | |
| Tensione massima di alimentazione | 3.6V | |
| Minima temperatura operativa | -40°C | |
| Corrente massima di uscita a basso livello | 24mA | |
| Temperatura massima di funzionamento | 125°C | |
| Larghezza | 2mm | |
| Standard/Approvazioni | JEDEC, RoHS | |
| Lunghezza | 3.2mm | |
| Serie | 74LV | |
| Altezza | 480μm | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Nexperia | ||
Tipo prodotto Driver di linea e buffer ottale | ||
Famiglia logica 74LV | ||
Funzione logica Buffer | ||
Tipo IC IC buffer e driver di linea | ||
Numero di canali 10 | ||
Tipo di ingresso Trigger di Schmitt | ||
Tipo uscita 3 stati | ||
Tipo montaggio Superficie | ||
Tipo di package DHXQFN20 | ||
Tensione minima di alimentazione 1.65V | ||
Numero pin 20 | ||
Corrente massima di uscita ad alto livello -24mA | ||
Tensione massima di alimentazione 3.6V | ||
Minima temperatura operativa -40°C | ||
Corrente massima di uscita a basso livello 24mA | ||
Temperatura massima di funzionamento 125°C | ||
Larghezza 2mm | ||
Standard/Approvazioni JEDEC, RoHS | ||
Lunghezza 3.2mm | ||
Serie 74LV | ||
Altezza 480μm | ||
Standard automobilistico No | ||
I driver buffer/line a 8 bit Nexperia con uscite a 3 stati possono essere utilizzati come due buffer a 4 bit o un buffer a 8 bit. Entrambi i dispositivi dispongono di due abilitazioni di uscita (1OE e 2OE), ciascuna delle quali controlla quattro uscite a 3 stati. Un HIGH su nOE fa sì che le uscite assumano uno stato OFF ad alta impedenza. Gli ingressi possono essere pilotati da dispositivi da 3,3 V o 5 V. Questa caratteristica consente l'uso di questi dispositivi come traslatori in ambienti misti da 3,3 V e 5 V. L'azione del trigger di Schmitt su tutti gli ingressi rende il circuito tollerante i tempi di salita e caduta più lenti.
Ampio intervallo di tensione di alimentazione da 1,2 V a 3,6 V
CMOS a basso consumo energetico
Interfaccia diretta con livelli TTL
Ingressi con tolleranza alla sovratensione fino a 5,5 V
Il circuito IOFF consente il funzionamento in modalità Power-down parziale
