Controller Ethernet, interfaccia MII, MIIM, host SPI seriale, 28 Pin, 10MBPS, QFN
- Codice RS:
- 666-5710
- Codice costruttore:
- ENC28J60-I/ML
- Costruttore:
- Microchip
1 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
4,06 €
(IVA esclusa)
4,95 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 24 | 4,06 € |
| 25 - 99 | 3,94 € |
| 100 + | 3,82 € |
- Codice RS:
- 666-5710
- Codice costruttore:
- ENC28J60-I/ML
- Costruttore:
- Microchip
Documentazione Tecnica
Normative
Dettagli prodotto

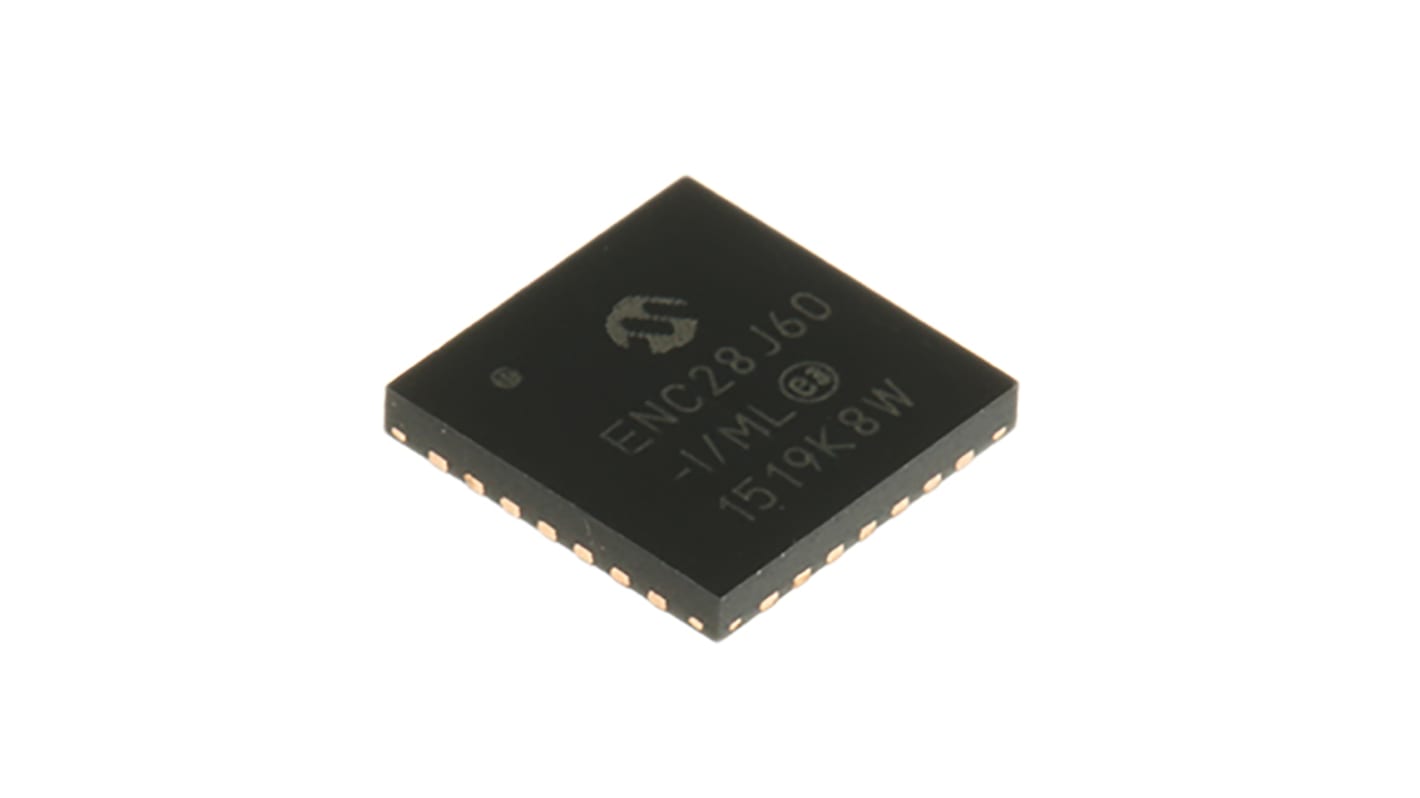

Controller Ethernet 10Base-T REC28J60
ENC28J60 di Microchip è un ottimo controller ethernet autonomo. ENC28J60 è un controller 10BASE-T in un contenitore SOIC a piccolo fattore di forma con 28 pin. Dotato di larghezza di banda di 10Mbps e MAC e PHY integrati, questo controller è ideale per un'ampia gamma di applicazioni. I controller ethernet microchip contengono anche DMA interno per una copia faster della memoria e una velocità massima di 25MHz.
Caratteristiche e vantaggi:
- 10BASE-T
- MAC e PHY integrati
- Larghezza di banda 10Mbps
- Compatibile con IEEE 802.3
- Interfaccia SPI con velocità di clock fino a 25MHz
- Supporta pacchetti MAC Unicast, Multicast e Broadcast
- Modalità loopback PHY e uscite programmabili
Applicazioni:
- Sicurezza
- Strumentazione
- Controllo domestico
- Building automation
- Automazione industriale
- VoIP
PHY e MAC?
PHY sta per "livello Fisico". Un livello fisico è il primo livello di uno stack OSI. PHY Layer definirà le caratteristiche fisiche ed elettriche della rete.
Mac è l'abbreviazione di "controllo dell'accesso al Medio" ed è il secondo livello dello stack OSI. Il MAC è responsabile dell'invio e della ricezione di frame RF.
Mac è l'abbreviazione di "controllo dell'accesso al Medio" ed è il secondo livello dello stack OSI. Il MAC è responsabile dell'invio e della ricezione di frame RF.
Schede di espansione
Comunicazioni Ethernet - Microchip
Specifiche
Attributo | Valore |
|---|---|
| Tipo di network fisico | 10BaseT |
| Interfaccia host | SPI seriale |
| Interfaccia network | MII, MIIM |
| Interfaccia | IC controller |
| Modalità di comunicazione | Full Duplex, Half Duplex |
| Flusso dati | 10MBPS |
| Standard supportato | IEEE 802.3 |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di package | QFN |
| Numero pin | 28 |
| Supporto DMA | Sì |
| Tensione di alimentazione operativa tipica | 3,3 V |
| Dimensioni | 6 x 6 x 0.88mm |
| Massima temperatura operativa | +85 °C |
| Minima temperatura operativa | -40 °C |
- Codice RS:
- 666-5710
- Codice costruttore:
- ENC28J60-I/ML
- Costruttore:
- Microchip
