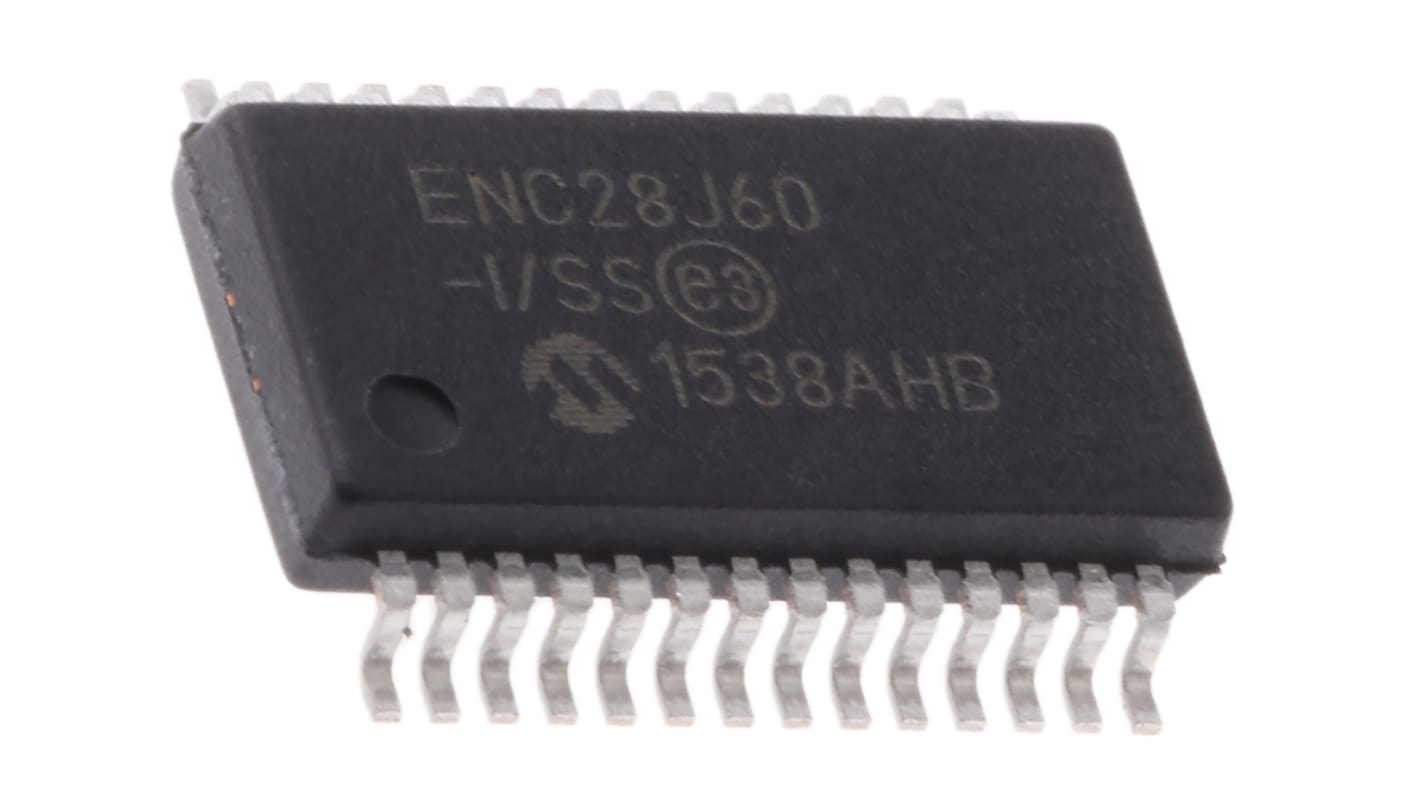

Controller Ethernet, interfaccia MII, MIIM, host SPI seriale, 28 Pin, 10MBPS, SSOP
- Codice RS:
- 770-7755
- Codice costruttore:
- ENC28J60-I/SS
- Costruttore:
- Microchip
14 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
6 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1pz in confezione da 2
4,21 €
(IVA esclusa)
5,14 €
(IVA inclusa)
| Unità | Per unità | Per Pack* |
| 2 - 8 | 4,21 € | 8,42 € |
| 10 - 22 | 3,915 € | 7,83 € |
| 24 - 98 | 3,705 € | 7,41 € |
| 100 + | 3,61 € | 7,22 € |
| *prezzo indicativo | ||
- Codice RS:
- 770-7755
- Codice costruttore:
- ENC28J60-I/SS
- Costruttore:
- Microchip
Documentazione Tecnica
Normative
Dettagli prodotto
Controller Ethernet 10Base-T REC28J60
ENC28J60 di Microchip è un ottimo controller ethernet autonomo. ENC28J60 è un controller 10BASE-T in un contenitore SOIC a piccolo fattore di forma con 28 pin. Dotato di larghezza di banda di 10Mbps e MAC e PHY integrati, questo controller è ideale per un'ampia gamma di applicazioni. I controller ethernet microchip contengono anche DMA interno per una copia faster della memoria e una velocità massima di 25MHz.
Caratteristiche e vantaggi:
- 10BASE-T
- MAC e PHY integrati
- Larghezza di banda 10Mbps
- Compatibile con IEEE 802.3
- Interfaccia SPI con velocità di clock fino a 25MHz
- Supporta pacchetti MAC Unicast, Multicast e Broadcast
- Modalità loopback PHY e uscite programmabili
Applicazioni:
- Sicurezza
- Strumentazione
- Controllo domestico
- Building automation
- Automazione industriale
- VoIP
PHY e MAC?
PHY sta per "livello Fisico". Un livello fisico è il primo livello di uno stack OSI. PHY Layer definirà le caratteristiche fisiche ed elettriche della rete.
Mac è l'abbreviazione di "controllo dell'accesso al Medio" ed è il secondo livello dello stack OSI. Il MAC è responsabile dell'invio e della ricezione di frame RF.
Mac è l'abbreviazione di "controllo dell'accesso al Medio" ed è il secondo livello dello stack OSI. Il MAC è responsabile dell'invio e della ricezione di frame RF.
Schede di espansione
Comunicazioni Ethernet - Microchip
Specifiche
Attributo | Valore |
|---|---|
| Tipo di network fisico | 10BaseT |
| Interfaccia host | SPI seriale |
| Interfaccia network | MII, MIIM |
| Interfaccia | IC controller |
| Modalità di comunicazione | Full Duplex, Half Duplex |
| Flusso dati | 10MBPS |
| Modalità loopback | Interno |
| Standard supportato | IEEE 802.3 |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di package | SSOP |
| Numero pin | 28 |
| Supporto DMA | Sì |
| Tensione di alimentazione operativa tipica | 3,3 V |
| Dimensioni | 10.5 x 5.6 x 1.85mm |
| Minima temperatura operativa | -40 °C |
| Massima temperatura operativa | +85 °C |
