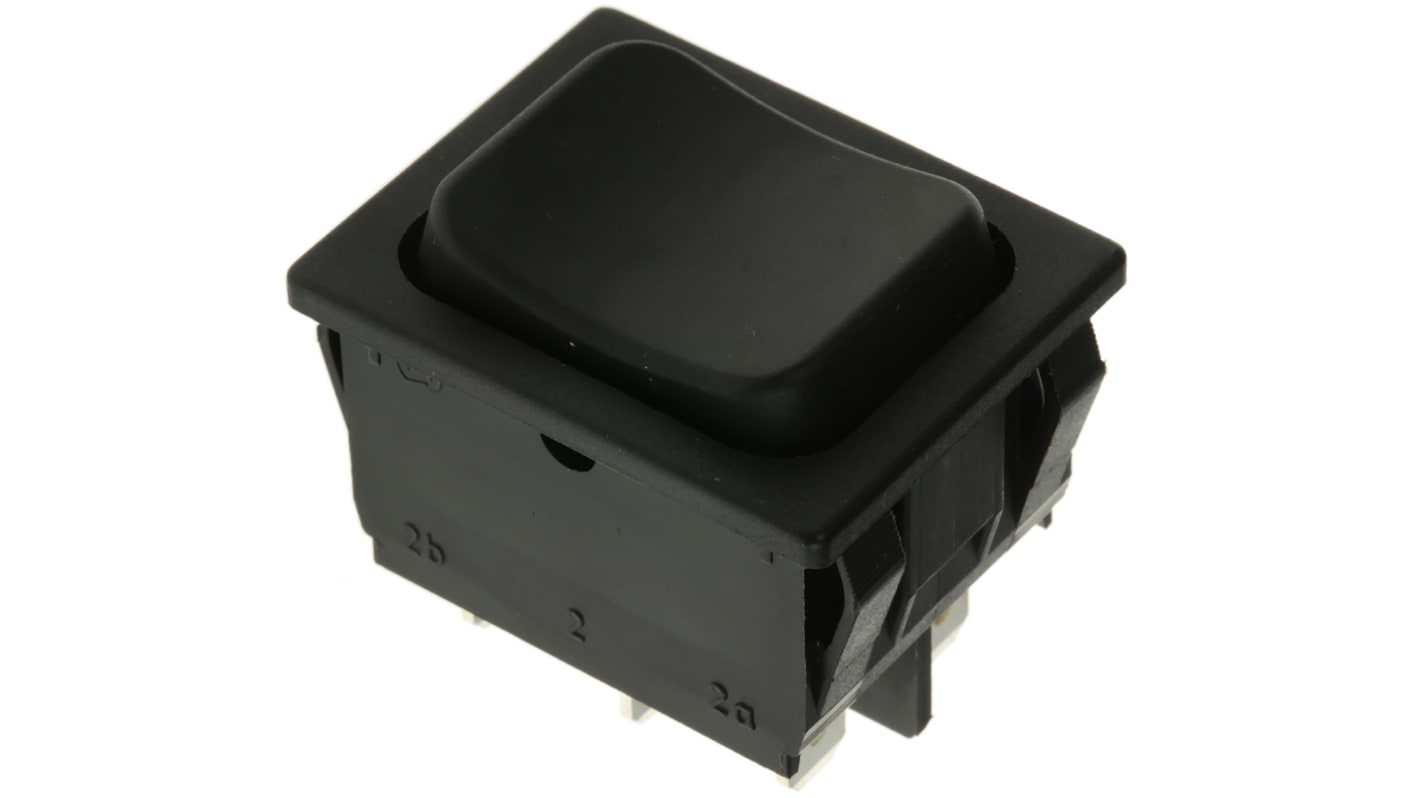

Interruttore a bilanciere Marquardt, DPDT, (On)-Off-(On), , Nero

Da Marquardt, una gamma completa di interruttori a bilanciere unipolari e bipolari progettati per il montaggio a pannello. Con una scelta di attuatori illuminati e non illuminati in vari modelli e colori, la serie 1830 di interruttori a bilanciere è adatta per un'ampia varietà di applicazioni, inclusi gli elettrodomestici di classe II. Il montaggio è facile, una volta effettuato il taglio del pannello consigliato, i robusti interruttori si innescano sul pannello e sono tenuti in posizione dalle costole di ritenzione per garantire un fissaggio serrato. Gli interruttori a bilanciere per montaggio a pannello della serie 1830 sono disponibili nei formati momentaneo o a scatto, con commutazione a 2 e 3 posizioni, accensione e spegnimento centrale e commutazione. È disponibile un coperchio in PVC trasparente per proteggere le versioni bipolari degli interruttori a bilanciere della serie 1830, che forniscono un grado di protezione IP64. Adatto per riparazioni generali, manutenzione e nuovi prototipi.

Caratteristiche e vantaggi

• Valore nominale di rete c.a.
• Corrente nominale elevata, fino a 20 A
• Corrente di ingresso elevata (capacitiva) fino a 120 A
• Con certificazione UL 94 V-2 (a parte il codice 679-8223 che è classificato UL94 V-0)
• Corpi stampati bianchi o neri
• Collegamento tramite terminali Faston/Quick Connect da 4,8 mm o 6,3 mm
• Configurazioni di interruttori SPNO, SPST, SPDT DPST e DPDT
• Funzionamento degli interruttori momentanei e a scatto
• Ritagli standard del settore
• IP40 / IP64 (IP64 se usato in combinazione con coperchio trasparente 607-7731)

Applicazioni

Gli interruttori a bilanciere sono uno dei tipi più comunemente utilizzati di interruttori elettrici utilizzati oggi sul mercato. Grazie al loro design semplice e alla facilità di funzionamento, gli interruttori a bilanciere sono utilizzati sia in applicazioni domestiche che industriali. Alcuni dei più comuni sono:
• Apparecchiature di sicurezza
• Pannelli di automazione e controllo
• Strumenti di prova
• Attrezzature di laboratorio
• Alimentatori
• Apparecchiature HVAC

FAQ

• Gli interruttori a bilanciere sono facili da collegare?

Sì, gli interruttori della serie 1830 sono dotati di terminali a linguetta maschio Faston / quick connect da 4,8 mm o 6,3 mm. È sufficiente selezionare i connettori femmina a innesto rossi, gialli o blu appropriati, in base alle dimensioni del filo richiesto.

• Sono disponibili accessori?

Sì, è disponibile un coperchio in PVC trasparente per proteggere le versioni bipolari. Se montati correttamente, forniscono una protezione IP64 contro l'ingresso. Vedere il codice 607-7731

Sono disponibili tipi a polo singolo o bipolari con corpo bianco, vedere rispettivamente i codici 607-7400 e 741-0842.
Il codice 679-8223 è conforme allo standard per elettrodomestici IEC/EN 60335-1:2001/2002, Capitolo 30.
Per gli interruttori momentanei lo stato momentaneo viene indicato tra parentesi, ad es. (on) - off - (on).
I valori indicati per la corrente e la vita prevista sono nominali: vedere ulteriori valori nella scheda tecnica.

UL; CSA; ENEC

Interruttori a bilanciere Marquardt
