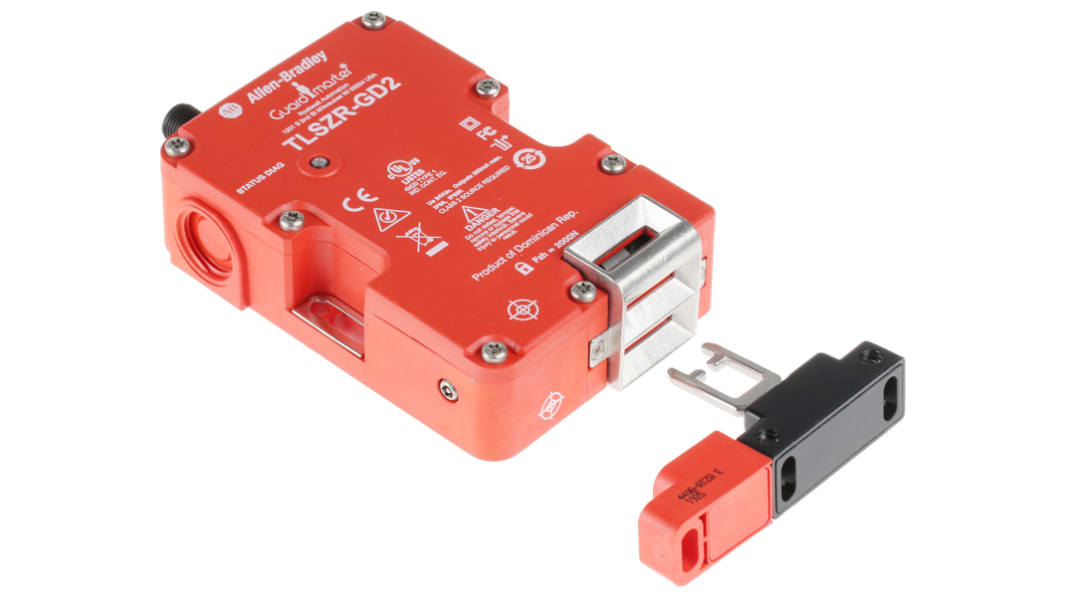

Interruttore di interblocco a solenoide Allen Bradley Guardmaster 440G-TZ, 24V cc, IP66, IP69K

I modelli TLS-ZR GD2 e TLS-ZL GD2 sono aggiunti alla gamma esistente TLS GD2 di interruttori di bloccaggio protezione. Il modello TLSZR GD2 è un’unità power-to-release e il modello TLS-ZL GD2 è un’unità power-to-lock. Possono essere utilizzati come parte di un sistema di bloccaggio protezione per ottenere il livello di prestazione “e” a norma EN/ISO 13849-1. Sono stati certificati TÜV a norma EN/ISO 13849-1. Nella configurazione meccanica, sono identici a quelli della gamma TLS-GD2 esistente con l’eccezione che comprendono un target porta RFID aggiuntivo che è montato accoppiato con l’attuatore completamente flessibile.

Questi interruttori presentano una tecnologia integrata con microprocessori e hanno due uscite a stato solido OSSD a due canali. Il bloccaggio/sbloccaggio è realizzato con un ingresso segnale di livello logico. Il target porta RFID è codificato singolarmente e offre al microprocessore interno informazioni aggiuntive sulla posizione della porta. Pertanto, nel caso in cui la chiave di azionamento sia rotta o assente, il microprocessore disinserirà le uscite di sicurezza OSSD. Questa funzionalità aggiuntiva consente di raggiungere il livello di prestazione “e” a norma EN/ISO 13849-1 dal momento che non si fa affidamento sull’esclusione del guasto per una chiave di azionamento rotta o assente.

La gamma TLS-GD2 offre interruttori d’interblocco di protezione in modalità positiva, azionati da linguetta, che possono bloccare una protezione per macchine fin quando l’alimentazione è isolata e accertare che l’isolamento sia preservato mentre la protezione è aperta. Le teste TLS-ZR GD2 e TLS-ZL GD2 dispongono di due slot di ingresso e possono essere ruotate per fornire tre punti di ingresso per l'attuatore. Per garantire la tenuta dello slot inutilizzato viene fornito un tappo di chiusura. Il modello TLS-ZR GD2 è un interruttore power-to-release, la protezione può essere aperta soltanto quando un segnale logico è applicato al commutatore dopo che il microprocessore interno abilita il solenoide interno che rilascia il meccanismo di bloccaggio. Il modello TLS-ZL GD2 è un interruttore power-to-lock, la protezione sarà bloccata soltanto quando un segnale logico è applicato al commutatore dopo che il microprocessore interno abilita il solenoide interno che innesta il meccanismo di bloccaggio.

Due punti di rilascio manuale con viti di sicurezza consentono lo sblocco dei commutatori bloccati in situazioni di emergenza. Può essere fornito anche un modello con montaggio su coperchio e sblocco a chiave. Ciascun interruttore è provvisto di uscite di sicurezza OSSD del semiconduttore che possono essere collegate in serie con gli altri componenti di sicurezza che hanno anche uscite a stato solido OSSD (per esempio, la gamma SensaGuard di interruttori senza contatto). Una guida per attuatore in acciaio INOX è in dotazione per proteggere l’unità da danni dell’attuatore dovuti a un allineamento scorretto o dall'usura delle protezioni. Il modello TLS-Z GD2 offre un livello di protezione ingresso IP69K che lo rende adatto ad applicazioni pesanti di lavaggio nell’industria alimentare, farmaceutica, dell'energia solare e dei semiconduttori.

Conformità PLe a norma EN/ISO 13849-1
Serie di uscite OSSD a stato solido collegabili conformi a ISO 14119
Codifica individuale per target porta RFID
Facile collegamento QD
Stessa disposizione meccanica come da TLS-GD2 standard
Elevata forza di bloccaggio 2000 N (450 lb)

EN 954-1, ISO 13849-1, IEC/EN 60204-1, NFPA 79, EN 1088, ISO 14119, IEC/EN 60947-5-1, ANSI B11.19, AS 4024.1.

Dal momento che il codice 890-2985 è un interruttore power-to-lock, predisposizioni possono essere richieste per accertarsi che non venga a crearsi una situazione pericolosa a causa di guasti sul circuito aperto o interruttore di alimentazione.

CCC, CE, cULus, TUV.

Questo interruttore di sicurezza con bloccaggio di protezione Power-to-Unlock ha una tensione di alimentazione nominale di 24V c.c. e un attuatore completamente flessibile. È dotato di contatti ausiliari 1xPNP e di sicurezza 2xPNP. Il materiale del contenitore è Durable PBT rinforzato con fibra di vetro con approvazione UL e ha una temperatura d'esercizio di -10 °C…+60 °C (+14 °…+140 °F). Ingresso del condotto Micro a 8 pin (M12).

Alimenti e bevande
Industria farmaceutica
Solare
Industria dei semiconduttori

Grado di protezione IP69K
Grado di protezione IP66
EN 954-1
ISO 13849-1
IEC/EN 60204-1
NFPA 79
EN 1088
ISO 14119
IEC/EN 60947-5-1
ANSI B11.19
AS 4024.1
Certificazione CCC
Certificazione CE
Approvazione UL
Certificazione TUV
