Sezionatore con interruttore Schneider Electric VCCD2 serie VARIO, 3P, 3 NA, 40A, 690V ca, Pannello posteriore, , IP20,

Parte della gamma di interruttori Vario Schneider Electrics è questa selezione di interruttori di isolamento, talvolta indicati come sezionatori. Realizzate in un materiale resistente e Durable adatto per una moltitudine di ambienti, queste versioni a tre poli sono perfettamente adatte per le applicazioni di controllo manuale dei motori. Estremamente facile da collegare e cablare quando viene fornito non forato, che consente posizioni di ingresso del cavo variabili.

i sezionatori sono compatti e robusti e sono ideali per gli ambienti industriali resistenti all'usura. Gli isolatori di questa gamma, prodotti da Eaton, sono adatti per l'uso nelle applicazioni in cui vi è la necessità di scollegare le apparecchiature elettriche dal circuito. Questo tipo di isolamento locale è generalmente necessario per la riparazione e la manutenzione delle apparecchiature elettriche sul circuito diseccitato. Questi sezionatori possono essere usati anche come interruttori di sicurezza.

Eseguono funzioni di isolamento locale, esclusione manuale e interruttore di sicurezza
• per l'uso in applicazioni in cui è necessario scollegare le apparecchiature elettriche dal circuito, più comunemente necessarie per la riparazione e la manutenzione di apparecchiature elettriche
Questi sezionatori possono essere usati anche come interruttori di sicurezza.
• creato e progettato per isolare in modo sicuro un circuito durante l'uso o la manutenzione

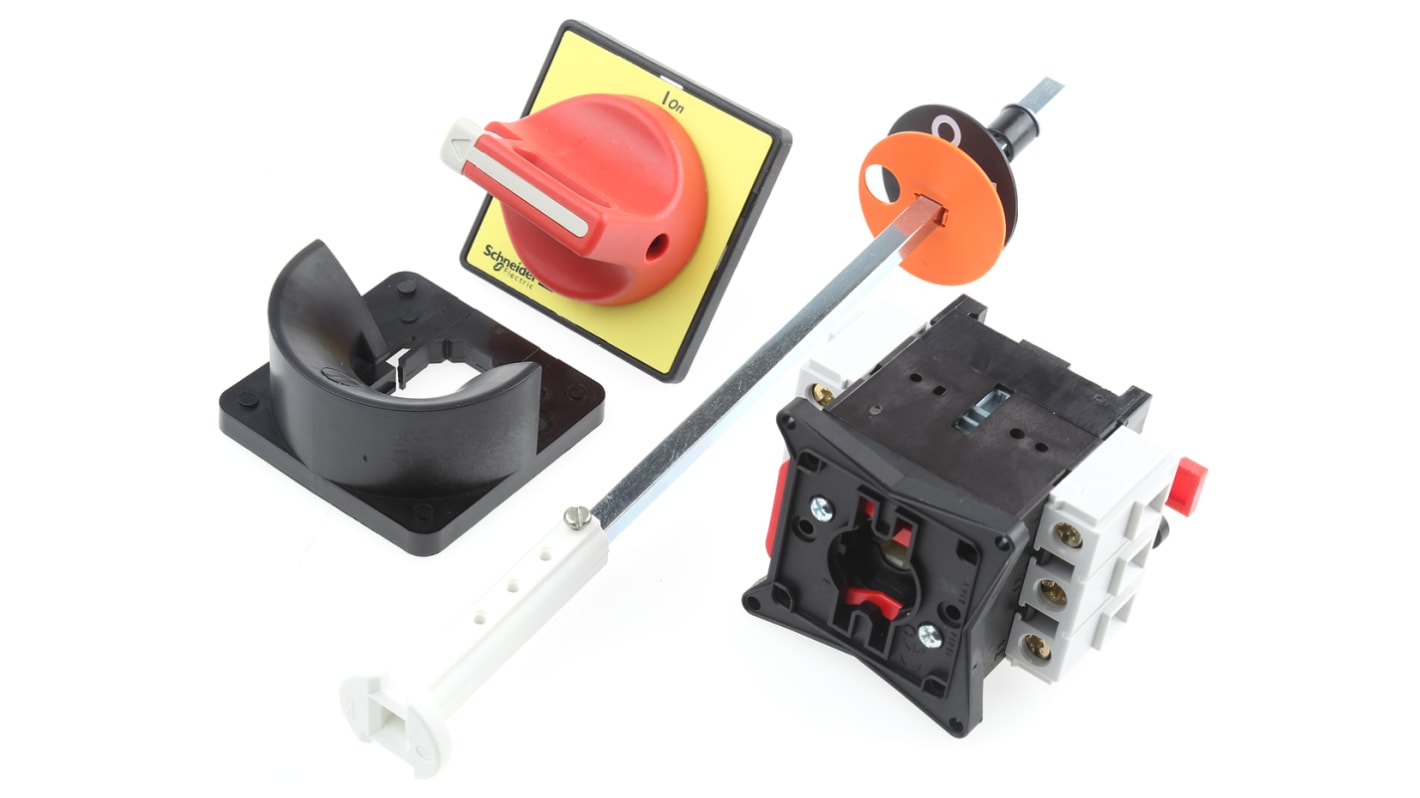

• fornito come kit completo in una confezione, il kit include un corpo interruttore a 3 poli, protezione terminal, interblocco porta asta di prolunga e gruppo di funzionamento con un interruttore di emergenza rosso/giallo

A differenza dei sezionatori con fusibile, un interruttore di isolamento senza fusibile non utilizza un fusibile per interrompere o mettere un circuito in isolamento, bensì utilizza una manopola per scollegare o isolare un circuito.

Questo tipo di interruttore di isolamento può talvolta essere indicato come sezionatore, questo perché è stato creato e progettato per isolare in modo sicuro un circuito mentre viene utilizzato o mantenuto. Questo interruttore di isolamento interrompe o isola un circuito attraverso la rotazione della manopola rotante e dell'anello di bloccaggio. Questo tipo di sezionatore senza fusibile si trova negli interruttori automatici di isolamento, nelle linee di trasmissione, nei trasformatori e in una moltitudine di altre applicazioni.

Le figure riportate per la potenza d'esercizio nominale nella tabella dei prezzi si riferiscono ad una tensione di 230 / 240 V; le cifre tra parentesi () si riferiscono ad una tensione di 690 V.
La corrente nominale più alta si riferisce all'uso all'aperto, la corrente nominale più bassa si riferisce all'uso in un contenitore.

UL, CSA, GL

Questo sezionatore è un componente elettrico altamente affidabile progettato per l'uso in varie applicazioni industriali. Caratterizzato da una configurazione tripolare, consente un controllo efficiente dell'alimentazione elettrica in sistemi fino a 40A. Questo sezionatore chiuso è ottimizzato per il montaggio sul pannello posteriore ed è adatto agli ambienti che richiedono una protezione IP65 contro l'ingresso di polvere e acqua.

• Prestazioni elevate con una corrente nominale massima di 40A
• Adatto per l'isolamento con un design robusto
• Durata meccanica ed elettrica stimata per 100.000 cicli
• Classificazione IP20 e IP65 per condizioni di installazione versatili
• L'impugnatura rotante allungata semplifica il controllo e l'accesso

• Utilizzato per l'arresto di emergenza dei macchinari
• Integrato in pannelli di controllo per sistemi trifase
• Ideale per l'uso in ambienti esposti a polvere e umidità
• Efficace nei sistemi di automazione che richiedono uno scollegamento affidabile
• Compatibile con le installazioni a pannello posteriore per una configurazione semplificata

La possibilità di lucchettare la maniglia impedisce l'accesso non autorizzato all'interruttore, assicurando che il personale non possa azionarlo inavvertitamente durante la manutenzione. Questa funzionalità è fondamentale negli ambienti industriali dove la sicurezza è fondamentale.

Il sezionatore funziona efficacemente in un intervallo di temperatura compreso tra -20°C e +50°C, rendendolo adatto a un'ampia varietà di ambienti senza rischio di guasti.

Con una tensione nominale di resistenza agli impulsi di 8kV, aiuta a proteggere le apparecchiature collegate dalle sovratensioni, garantendo l'integrità operativa in condizioni transitorie.

Questo componente è dotato di terminali a vite che accettano fili pieni fino a 10 mm² e fili flessibili da 6 mm² con estremità di cavo, facilitando connessioni elettriche sicure e affidabili.
