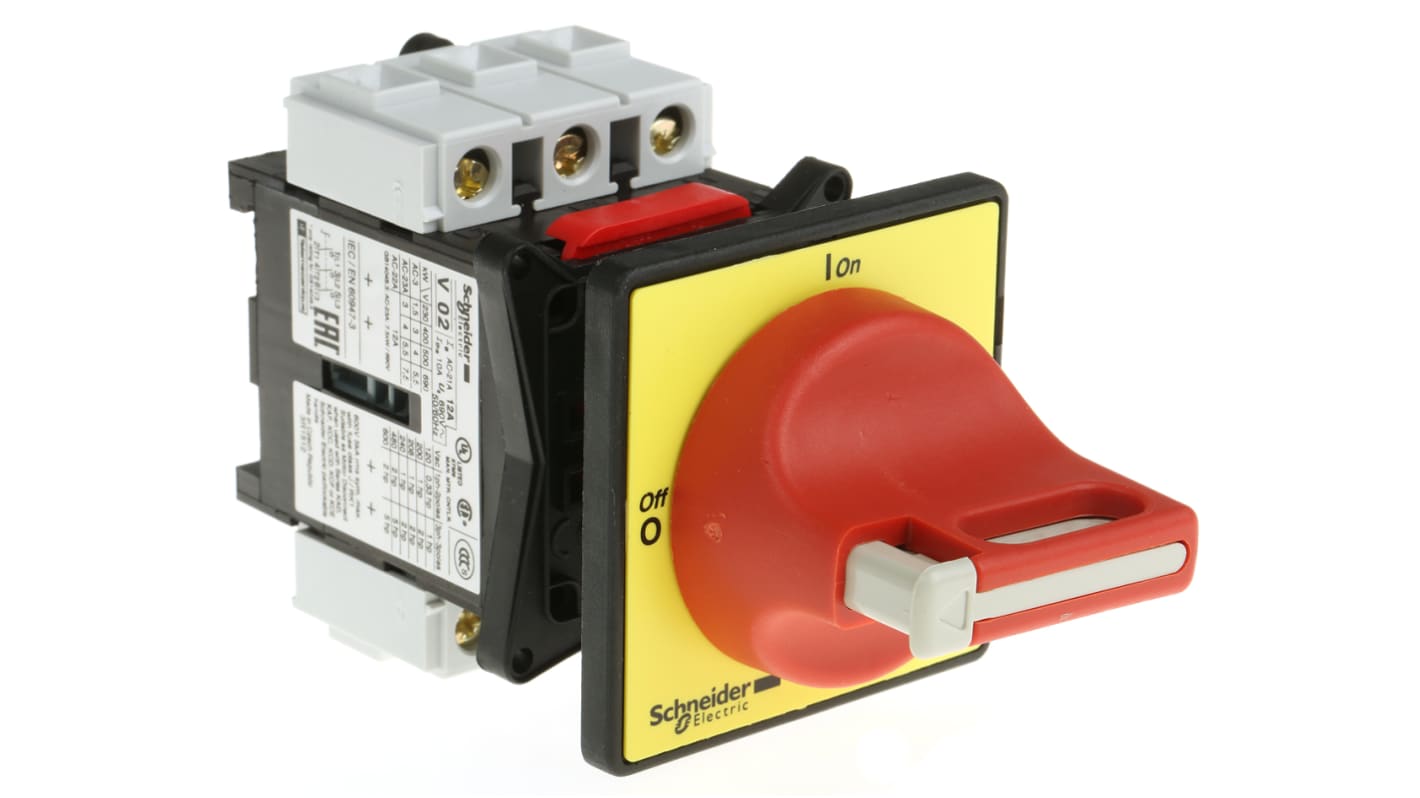

Interruttore di isolamento Schneider Electric VCD02 serie VARIO, 3P, 3 NA, 12A, 690V ca, Montaggio a pannello, , IP20,

Parte della gamma di interruttori Vario Schneider Electrics è questa selezione di interruttori di isolamento, talvolta indicati come sezionatori. Realizzate in un materiale resistente e Durable adatto per una moltitudine di ambienti, queste versioni a tre poli sono perfettamente adatte per le applicazioni di controllo manuale dei motori. Estremamente facile da collegare e cablare quando viene fornito non forato, che consente posizioni di ingresso del cavo variabili.

i sezionatori sono compatti e robusti e sono ideali per gli ambienti industriali resistenti all'usura. Gli isolatori di questa gamma, prodotti da Eaton, sono adatti per l'uso nelle applicazioni in cui vi è la necessità di scollegare le apparecchiature elettriche dal circuito. Questo tipo di isolamento locale è generalmente necessario per la riparazione e la manutenzione delle apparecchiature elettriche sul circuito diseccitato. Questi sezionatori possono essere usati anche come interruttori di sicurezza.

Eseguono funzioni di isolamento locale, esclusione manuale e interruttore di sicurezza
• per l'uso in applicazioni in cui è necessario scollegare le apparecchiature elettriche dal circuito, più comunemente necessarie per la riparazione e la manutenzione di apparecchiature elettriche
Questi sezionatori possono essere usati anche come interruttori di sicurezza.
• creato e progettato per isolare in modo sicuro un circuito durante l'uso o la manutenzione

A differenza dei sezionatori con fusibile, un interruttore di isolamento senza fusibile non utilizza un fusibile per interrompere o mettere un circuito in isolamento, bensì utilizza una manopola per scollegare o isolare un circuito.

Questo tipo di interruttore di isolamento può talvolta essere indicato come sezionatore, questo perché è stato creato e progettato per isolare in modo sicuro un circuito mentre viene utilizzato o mantenuto. Questo interruttore di isolamento interrompe o isola un circuito attraverso la rotazione della manopola rotante e dell'anello di bloccaggio. Questo tipo di sezionatore senza fusibile si trova negli interruttori automatici di isolamento, nelle linee di trasmissione, nei trasformatori e in una moltitudine di altre applicazioni.

Le figure riportate per la potenza d'esercizio nominale nella tabella dei prezzi si riferiscono ad una tensione di 230 / 240 V; le cifre tra parentesi () si riferiscono ad una tensione di 690 V.
La corrente nominale più alta si riferisce all'uso all'aperto, la corrente nominale più bassa si riferisce all'uso in un contenitore.

UL, CSA, GL

Alimentate il sistema con fiducia utilizzando questo interruttore isolatore di Schneider Electric. Una semplice rotazione del suo attuatore a quadrante rotante interrompe l'alimentazione elettrica delle apparecchiature collegate in modo da poter eseguire in sicurezza riparazioni e manutenzione. Poiché si tratta di un modello a tre poli, può essere utilizzato con configurazioni monofase e trifase per una commutazione versatile. Non preoccuparti di manomissioni o riattivazione accidentale, poiché l'impugnatura contiene fino a tre lucchetti per mantenerla sicura. Questo interruttore isolante ha una durata elettrica fino a 100.000 operazioni in modo da poter contare su di esso per lunghi periodi.

• I colori rosso e giallo brillanti indicano che è facile da individuare in situazioni di emergenza
• Gestisce le tensioni c.a. e c.c. per una commutazione versatile
• Misura solo 60 (L) x 60 (A) x 74 mm (P) per adattarsi a un sistema trafficato
• Terminali a vite per un cablaggio rapido e sicuro
• Si monta su uno sportello dell'armadio per un facile accesso

• Fabbricazione di elettronica
• Manipolazione dei materiali
• Sistemi di distribuzione dell'alimentazione

Questa unità viene fornita con una faccia anteriore etichettata che indica la posizione dell'attuatore, in modo da poter controllare facilmente lo stato dell'interruttore del dispositivo.
