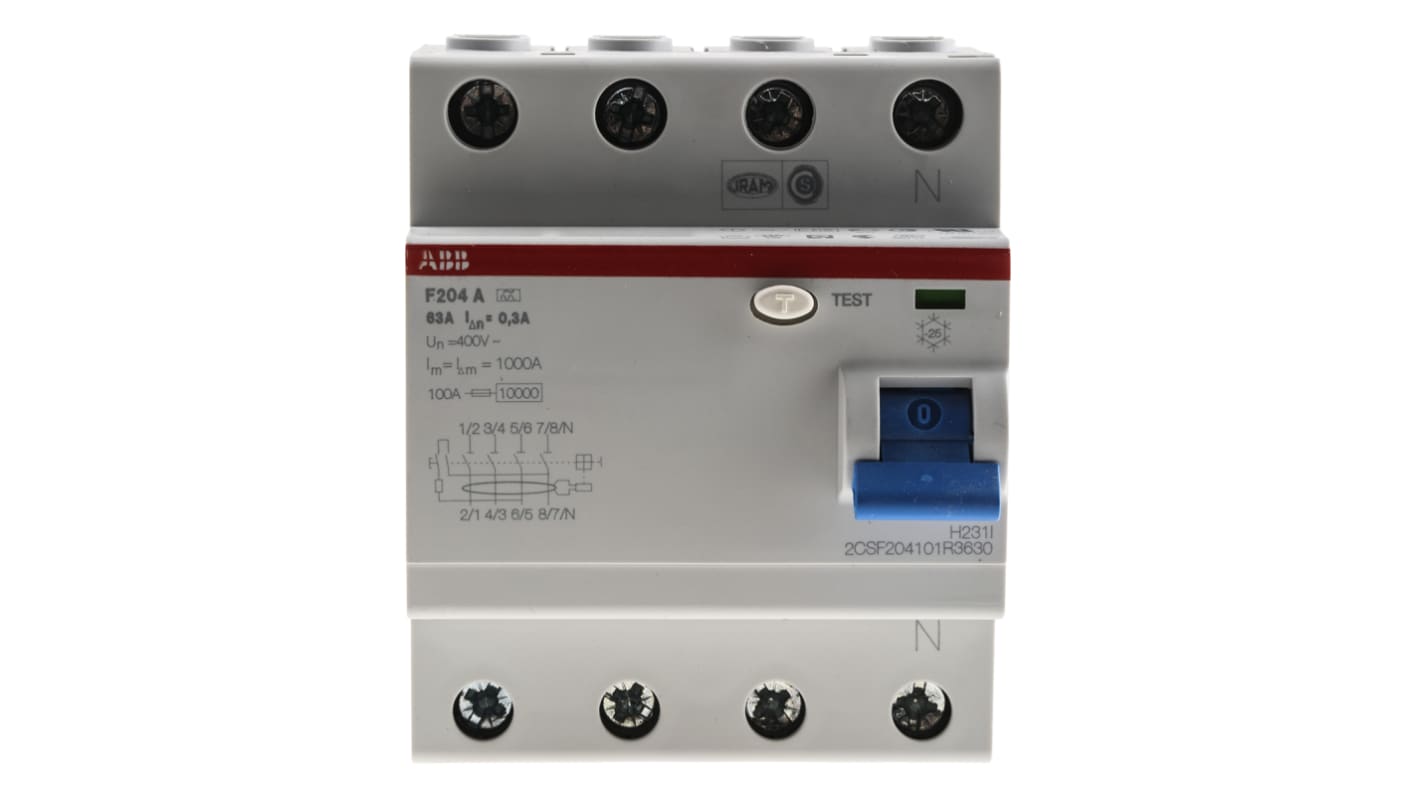

RCCB ABB F200, 4P, 63A, sensibilità 300mA, Tipo A

2 o 4 poli
Acquisizione correnti di guasto alternate e pulsanti unidirezionali
Resistenza impulsiva fino a 250A e quindi insensibile alle brevi correnti di dispersione a terra, che si possono verificare ad es. all'accensione di lampade fluorescenti, apparecchi per raggi X, ecc.
Montaggio su guida DIN

1 contatto di commutazione
Possono essere collegati in serie al massimo tre S2C-S/H6R

la maggior parte dei dispositivi di corrente residua non offre protezione da guasti "da fase a neutro" ed è pertanto necessaria una protezione di "riserva" tramite fusibile o MCB.

DIN VDE 0664 Parte 11, DIN VDE 0664 Parte 1//10.85, EN 61008-2-1

Limitate i rischi elettrici causati da perdite di terra con questo interruttore automatico a corrente residua di ABB. L'unità a 4 poli si spegne automaticamente quando persone o oggetti toccano cavi sotto tensione. Rilevando guasti c.a. e c.c. a impulsi, offre una protezione completa. Le sue dimensioni compatte di 70 (L) x 85 (A) x 69 mm (P) consentono di risparmiare spazio sui pannelli di distribuzione, mentre il design modulare semplifica gli assemblaggi multicomponente. Poiché si aggancia semplicemente a una guida DIN, l'installazione è comoda e non richiede attrezzi.

• Interruttore a levetta facile da ribaltare per un ripristino rapido
• Il peso ridotto di 360 g dell'unità riduce al minimo lo sforzo sull'attrezzatura
• Il robusto alloggiamento in plastica protegge dagli urti e dalla contaminazione

• Installazioni elettriche industriali
• Elettrodomestici
• Sistemi di illuminazione

È necessario abbinare la sensibilità di scatto e la corrente nominale alle proprie esigenze specifiche. Ad esempio, 30 mA è sensibile e può interrompere gli alimentatori senza alcun guasto apparente, il che lo rende adatto in luoghi in cui le persone sono in costante contatto con le apparecchiature. Questa unità ha una sensibilità di attivazione di 300 mA, che può essere utilizzata con i circuiti che alimentano i macchinari industriali.

DIN VDE 0664 parte 11, DIN VDE 0664 parte 1 / 10,85, EN 61008-2-1
