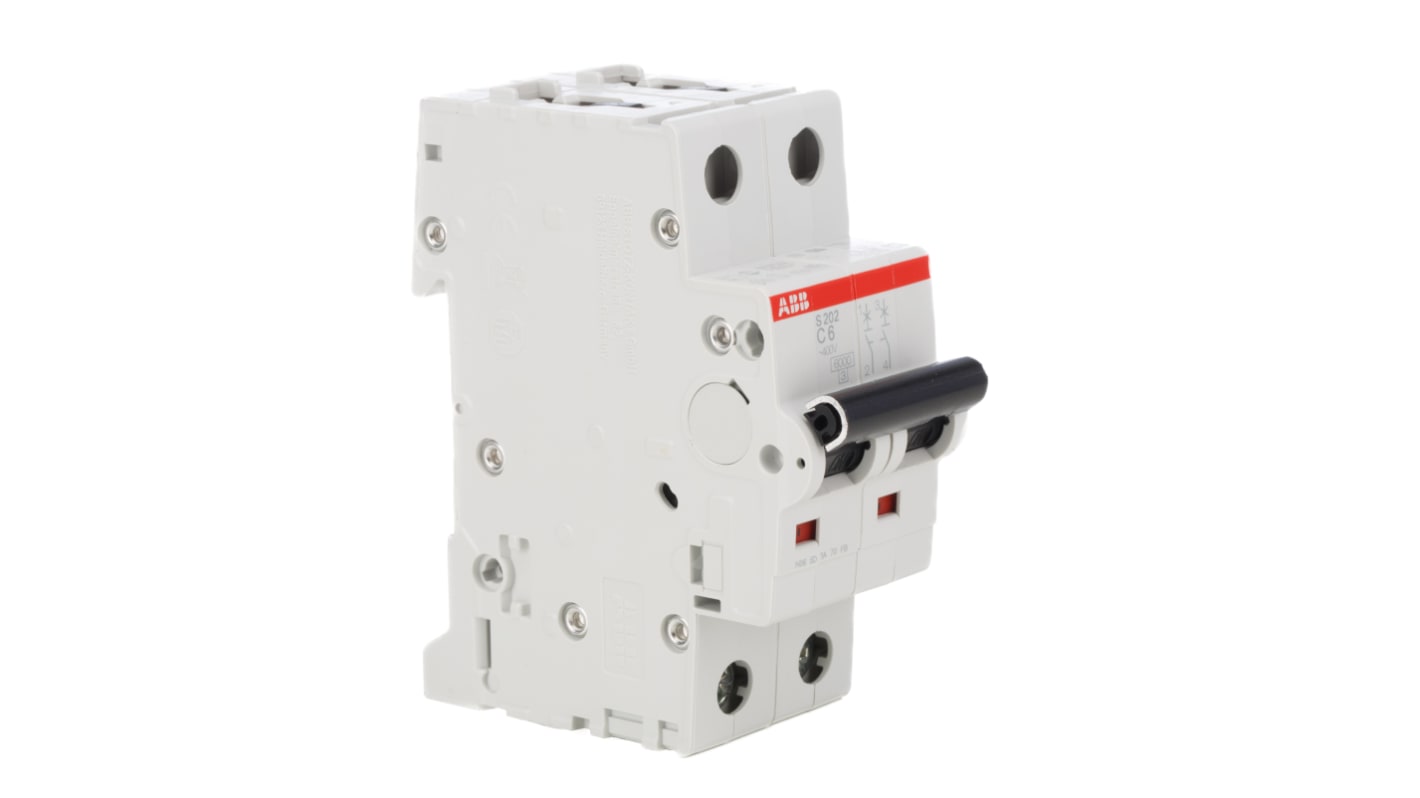

Interruttore magnetotermico ABB 2P 20A 10 kA, Tipo C

Gli interruttori automatici miniaturizzati ABB System pro M compact S200M sono a limitazione di corrente. Sono dotati di due diversi meccanismi di azionamento, il meccanismo di scatto termico ritardato per la protezione contro i sovraccarichi e il meccanismo di scatto elettromeccanico per la protezione contro i cortocircuiti. Tutti gli MCB della gamma di prodotti S200M sono conformi alle norme IEC/EN 60898-1 e IEC/EN 609 47-2 per l'uso nelle applicazioni residenziali, commerciali e industriali. Il contatto ausiliario a montaggio sul fondo può essere montato sull'S200M per risparmiare il 50% di spazio

• Gamma completa e vastissima di MCB per coprire la maggior parte delle applicazioni e dei mercati
• Ingombro ridotto e risparmio di tempo grazie all'esclusivo contatto ausiliario a fissaggio sul fondo
• Conformità agli standard mondiali
• Per le applicazioni domestiche o commerciali di dimensioni ridotte con capacità di interruzione fino a 10 kA
• IEC/EN 60898-1, IEC/EN 60947-2

IEC 60898 - Riguarda gli interruttori automatici a bassa tensione da usare nelle installazioni domestiche e
simili. Nel REGNO UNITO sono tradizionalmente noti come interruttori automatici miniaturizzati
(MCB).
IEC 60947-2 Riguarda gli interruttori automatici a bassa tensione da usare nelle installazioni industriali e
simili. Nel REGNO UNITO sono tradizionalmente noti come interruttori automatici in scatola
(MCCB) e anche come interruttori automatici pneumatici (ACB).

R: Curva C: intervento: da 5 a 10 volte la corrente nominale
Applicazioni: protezione dei circuiti e applicazioni generiche

Il prodotto Classic & System pro M non può essere combinato con altri prodotti e non condivide accessori comuni. È possibile montare i prodotti System pro M solo sui nuovi modelli di morsettiere di distribuzione Protecta, vedere il codice 539-1553.

Impedire il sovraccarico di potenza attraverso il circuito con questo MCB di ABB. I suoi meccanismi elettromeccanici e termici lavorano insieme per impedire che i sovraccarichi e i cortocircuiti danneggino le apparecchiature critiche. La caratteristica di attivazione di tipo C del dispositivo assicura che si interrompa non appena vengono rilevate correnti comprese tra 5 e 10 volte il carico nominale di 20 A. Grazie agli indicatori rossi e verdi di questo MCB, non è possibile commettere errori sul suo stato. L'ampia apertura del terminale accetta cavi solidi, intrecciati o flessibili fino a 35 mm2, rendendo il cablaggio meno rigido e più flessibile. L'alloggiamento a prova di dita, i terminali di sollevamento a cilindro bidirezionali a prova di guasti e le viti prigioniere evitano il rischio di urti durante l'installazione.

• Resistente agli urti e alle vibrazioni per far fronte agli ambienti industriali
• La durata elettrica e meccanica di 20.000 cicli significa che è con voi per i lunghi tragitti
• Le dimensioni compatte di 76 (L) x 35 (L) x 76 mm (P) non occupano tutto lo spazio sulla guida DIN

• Pannelli di distribuzione industriali
• Circuiti commerciali
• Comandi per edifici residenziali

È possibile montare rapidamente questo MCB in qualsiasi posizione su una guida DIN standard da 35 mm utilizzando le clip posteriori.

MCB a polo doppio e singolo System Pro M ABB

Il prodotto Classic & System pro M non può essere combinato con altri prodotti e non condivide accessori comuni. È possibile montare i prodotti System pro M solo sui nuovi modelli di morsettiera di distribuzione modello Protecta, vedere codice 539-1553.
