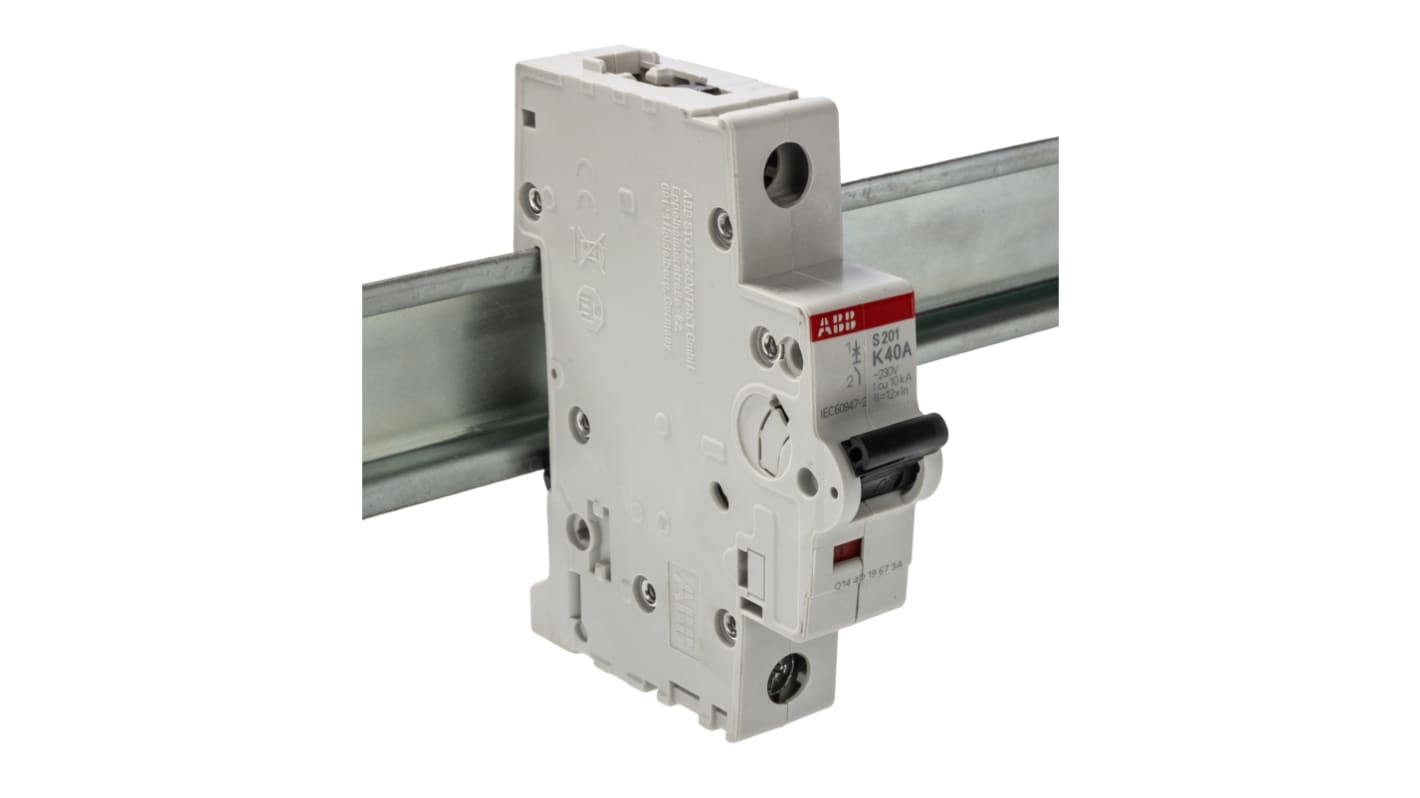

Interruttore magnetotermico ABB 1P 40A 10 kA, Tipo K

La serie ABB S200 di MCB offre una soluzione compatta per i requisiti di protezione. Questi interruttori automatici miniaturizzati hanno una limitazione di corrente; si montano su guida DIN e possono offrire una buona soluzione equivalente ai sistemi con fusibile.

Tipo K: è stato specificamente progettato per la protezione dei circuiti di controllo di motori e dei prodotti ad essi associati. Dispone di una curva termica molto sensibile, combinata con un'impostazione magnetica 8 volte la corrente di ingresso normale, che è sufficientemente alta per evitare i disturbi di attivazione di spunto, ma fornisce un'ottima protezione nei casi di sovracorrente.

Montaggio su guida DIN
Conformi a BS EN 60898
Morsetti con protezione per le dita

Questo interruttore automatico miniaturizzato (MCB) è destinato a proteggere i circuiti elettrici da sovraccarichi e cortocircuiti in applicazioni commerciali e industriali. Con una corrente nominale di 40A e la compatibilità con i sistemi CA e CC, garantisce sicurezza e prestazioni affidabili. Il design facilita l'installazione su guide DIN, rendendolo adatto a diverse configurazioni elettriche.

• Fornisce una protezione da cortocircuito per salvaguardare le apparecchiature collegate
• Dotato di sgancio termico elettromeccanico per una pronta risposta
• Specificato come MCB 1P per circuiti monofase
• Adatto a una tensione nominale CA di 230 V e a una tensione CC fino a 72 V
• Raggiunge un potere di interruzione di 10kA per un servizio affidabile
• Costruito per un facile smontaggio, per consentire una manutenzione efficiente

• Adatto per installazioni elettriche commerciali
• Protegge i macchinari industriali
• Utilizzato nei sistemi di automazione per la sicurezza
• Ideale per progetti con vincoli di spazio
• Utilizzabile nei quadri elettrici per una migliore gestione dei circuiti

Per installare l'unità su una guida DIN, è sufficiente spingere saldamente l'interruttore sulla guida finché non scatta in posizione.

Sì, è adatto per applicazioni a 230 V CA e 72 V CC, offrendo opzioni versatili per diverse configurazioni.

Gli avanzati meccanismi di intervento termici ed elettromeccanici consentono un efficace coordinamento, garantendo una rapida interruzione del circuito.

Si raccomanda di effettuare ispezioni regolari per verificare il funzionamento, soprattutto in questi ambienti, anche se il suo design consente un facile accesso durante la manutenzione.

La funzione di intervento termico rileva situazioni di sovracorrente prolungate, scollegando automaticamente il circuito per evitare potenziali danni.

MCB a polo doppio e singolo System Pro M ABB

Il prodotto Classic & System pro M non può essere combinato con altri prodotti e non condivide accessori comuni. È possibile montare i prodotti System pro M solo sui nuovi modelli di morsettiera di distribuzione modello Protecta, vedere codice 539-1553.
