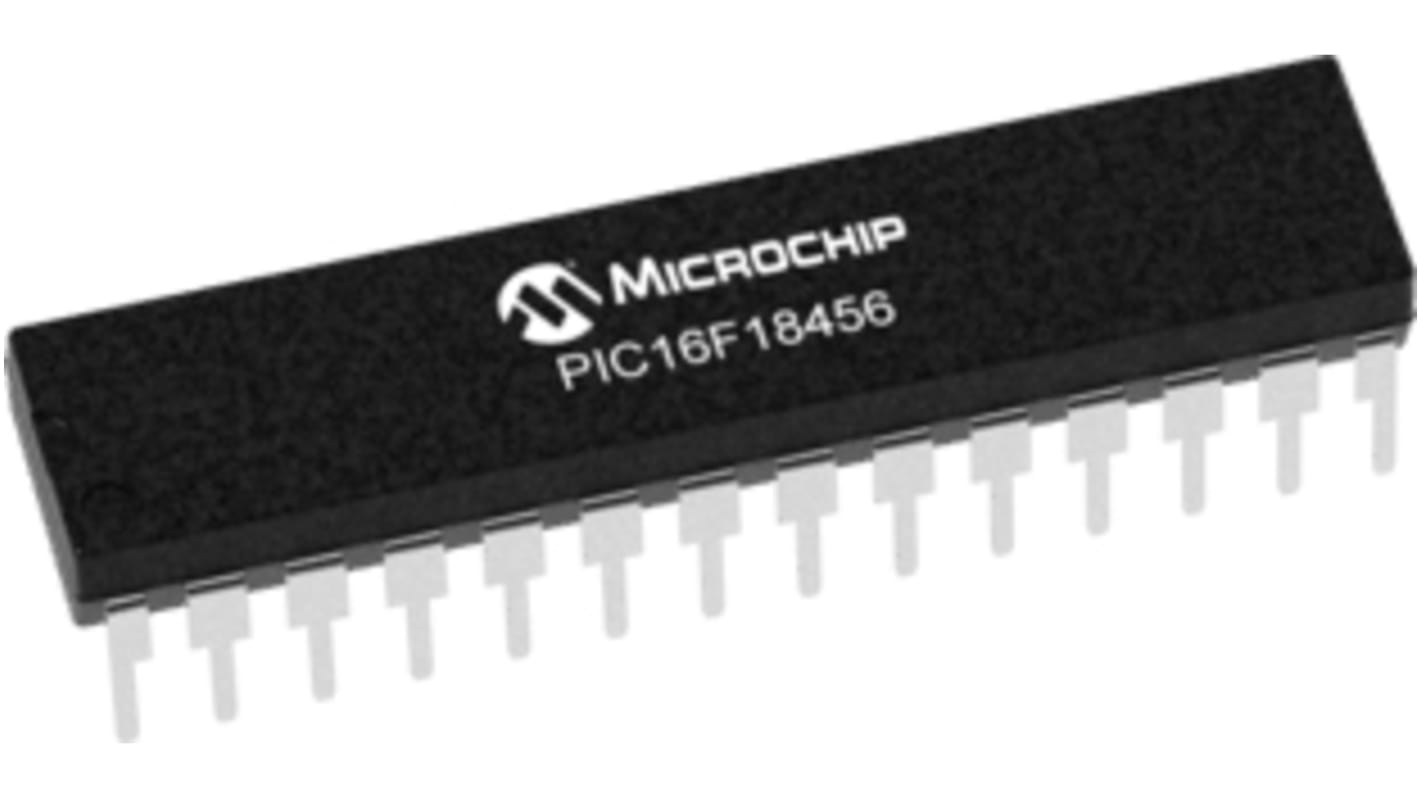

Microcontrollore Microchip, PIC, SPDIP, PIC16LF, 28 Pin, Su foro, 8bit, 32MHz
- Codice RS:
- 180-7554
- Codice costruttore:
- PIC16LF18456-I/SP
- Costruttore:
- Microchip
165 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Cadauno (in una stecca da 15)
1,691 €
(IVA esclusa)
2,063 €
(IVA inclusa)
Unità | Per unità | Per stecca* |
---|---|---|
15 + | 1,691 € | 25,365 € |
*prezzo indicativo
- Codice RS:
- 180-7554
- Codice costruttore:
- PIC16LF18456-I/SP
- Costruttore:
- Microchip
Documentazione Tecnica
Normative
- Paese di origine:
- US
Dettagli prodotto
Core di gamma intermedia potenziato con 48 istruzioni, 16 livelli di stack
ADC a 12 bit con Calcolo (ADC2)
Convertitore digitale/analogico a 5 bit (DAC)
2 x comparatori
Partizione di accesso alla memoria (MAP)
Area delle informazioni del dispositivo (DIA)
2 PWM a 10 bit 5 x acquisizione, confronto, PWM (CCP)
Generatore di forme d'onda complementare (CWG)
Oscillatore Controllato Numericamente Nco)
Hardware Limit Timer (HLT)
Timer per la misurazione del segnale (SMT)
4 controller logici configurabili (CLC)
Modulatore di segnale dati (DSM)
Rilevamento Zero-Cross (ZCD)
Timer watchdog con finestra (WWDT)
eXtreme Low Power (XLP)
Modalità a bassa potenza IDLE e DOZE
Disattivazione modulo periferico (PMD)
Selezione dei pin per periferiche (PPS)
Reset accensione/spegnimento avanzato
Reset per cali di tensione a bassa potenza (LPBOR)
Reset per cali di tensione programmabile (BOR)
Programmazione seriale nel circuito (ICSP)
I2C/SPI
EUSART
PIC16LF18456 (1,8 V – 3,6 V)
PIC16F18456 (2,3 V – 5,5 V)
ADC a 12 bit con Calcolo (ADC2)
Convertitore digitale/analogico a 5 bit (DAC)
2 x comparatori
Partizione di accesso alla memoria (MAP)
Area delle informazioni del dispositivo (DIA)
2 PWM a 10 bit 5 x acquisizione, confronto, PWM (CCP)
Generatore di forme d'onda complementare (CWG)
Oscillatore Controllato Numericamente Nco)
Hardware Limit Timer (HLT)
Timer per la misurazione del segnale (SMT)
4 controller logici configurabili (CLC)
Modulatore di segnale dati (DSM)
Rilevamento Zero-Cross (ZCD)
Timer watchdog con finestra (WWDT)
eXtreme Low Power (XLP)
Modalità a bassa potenza IDLE e DOZE
Disattivazione modulo periferico (PMD)
Selezione dei pin per periferiche (PPS)
Reset accensione/spegnimento avanzato
Reset per cali di tensione a bassa potenza (LPBOR)
Reset per cali di tensione programmabile (BOR)
Programmazione seriale nel circuito (ICSP)
I2C/SPI
EUSART
PIC16LF18456 (1,8 V – 3,6 V)
PIC16F18456 (2,3 V – 5,5 V)
Specifiche
Attributo | Valore |
---|---|
Famiglia | PIC16LF |
Tipo di package | SPDIP |
Tipo di montaggio | Su foro |
Numero pin | 28 |
Core del dispositivo | PIC |
Larghezza del bus dati | 8bit |
Dimensione memoria programmi | 28 kB |
Frequenza massima | 32MHz |
Dimensioni RAM | 2.048 kB |
Canali USB | 0 |
Numero di unità PWM | 1 x 10 bit |
Numero di canali SPI | 2 |
Tensione di alimentazione operativa tipica | 3,6 V (max) |
Numero di canali I2C | 2 |
Number of USART Channels | 2 |
Numero di canali CAN | 0 |
Numero di canali UART | 2 |
Instruction Set Architecture | RISC |
Larghezza | 7.37mm |
Numero di canali PCI | 0 |
Numero di unità ADC | 1 |
Numero di canali Ethernet | 0 |
Massima temperatura operativa | +85 °C |
Tipo memoria programmi | Flash |
Lunghezza | 35.56mm |
ADC | 24 x 12 bit |
Dimensioni | 1.4 x 0.29 x 0.15poll |
Altezza | 3.81mm |
Minima temperatura operativa | -40 °C |
Number of LIN Channels | 0 |
Pulse Width Modulation | 1 (2 x 10 bit) |
