    Microcontrollori picoPower megaAVR a 8 bit ATmega328P

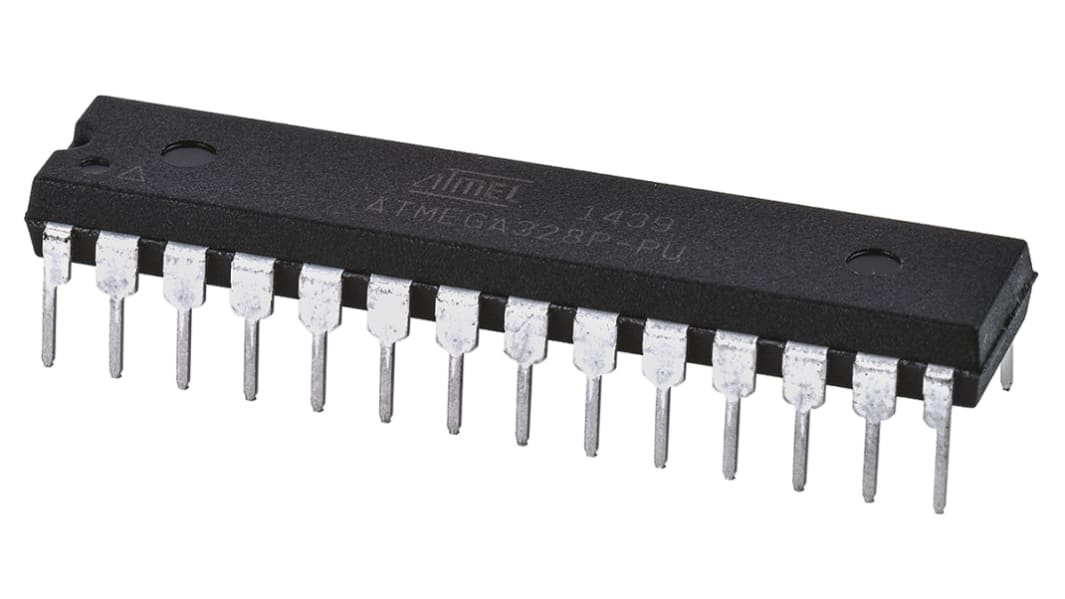

    Il microcontrollore Atmel ATmega328P è un dispositivo megaAVR a 8 bit basato sull'architettura RISC avanzata AVR. Dispone di tecnologia picoPower che offre un bassissimo consumo energetico e modalità di sospensione a bassa potenza, ideale per applicazioni con alimentazione a batteria.

    Caratteristiche del microcontrollore


    •Frequenza di funzionamento max. 20 MHz
    •Fino a 20 MIPS a 20 MHz
    •Flash da 32 KB
    •EEPROM da 1024 B
    •SRAM 2 KB
    •131 istruzioni - la maggior parte dell'esecuzione del ciclo di clock singolo
    •32 registri per impieghi generali
    •23 GPIO
    •Reset all'accensione e rilevamento di sottotensioni programmabile
    •Oscillatore interno calibrato
    •Sorgenti di interruzione interna ed esterna
    •Sei modalità sleep di risparmio energetico
    •Interruzioni interne ed esterne
    •Funzionamento completamente statico

    Caratteristiche delle periferiche


    •Convertitore analogico/digitale (ADC) a 10 bit e 15 ksps - 8 o 6 canali
    •Sensore tattile capacitivo - 16 canali
    •Sensore di temperatura
    •Due timer a 8 bit
    •Un timer a 16 bit
    •Modulo di confronto uscite - 6 canali
    •Sei canali PWM
    •USART seriale programmabile
    •Interfaccia seriale SPI master/slave
    •Interfaccia seriale a 2 fili orientata su byte - compatibile con I2C
    •Timer watchdog programmabile con oscillatore separato
    •Comparatore analogico
    •Interruzione e attivazione su modifica pin


    Specifiche

    AttributoValore
    FamigliaATmega
    Tipo di packagePDIP
    Tipo di montaggioSu foro
    Numero pin28
    Core del dispositivoAVR
    Larghezza del bus dati8bit
    Dimensione memoria programmi1 kB, 32 kB
    Frequenza massima20MHz
    Dimensioni RAM2 KB
    Canali USB0
    Numero di unità PWM3
    Numero di canali SPI1
    Numero di canali I2C1
    Numero di canali UART0
    Tensione di alimentazione operativa tipica1,8 → 5,5 V
    Numero di canali CAN0
    Number of USART Channels1
    Tipo memoria programmiFlash
    Dimensioni37.4 x 6.76 x 3.28mm
    Number of LIN Channels0
    Altezza3.28mm
    Minima temperatura operativa-40 °C
    Larghezza6.76mm
    ADC6 x 10 bit
    Lunghezza37.4mm
    Massima temperatura operativa+85 °C
    Numero di unità ADC1
    Instruction Set ArchitectureRISC
    Numero di canali PCI0
    Numero di canali Ethernet0
    Pulse Width Modulation2(6 x 8 bit), 6 x 16 bit
    Prodotto discontinuato
