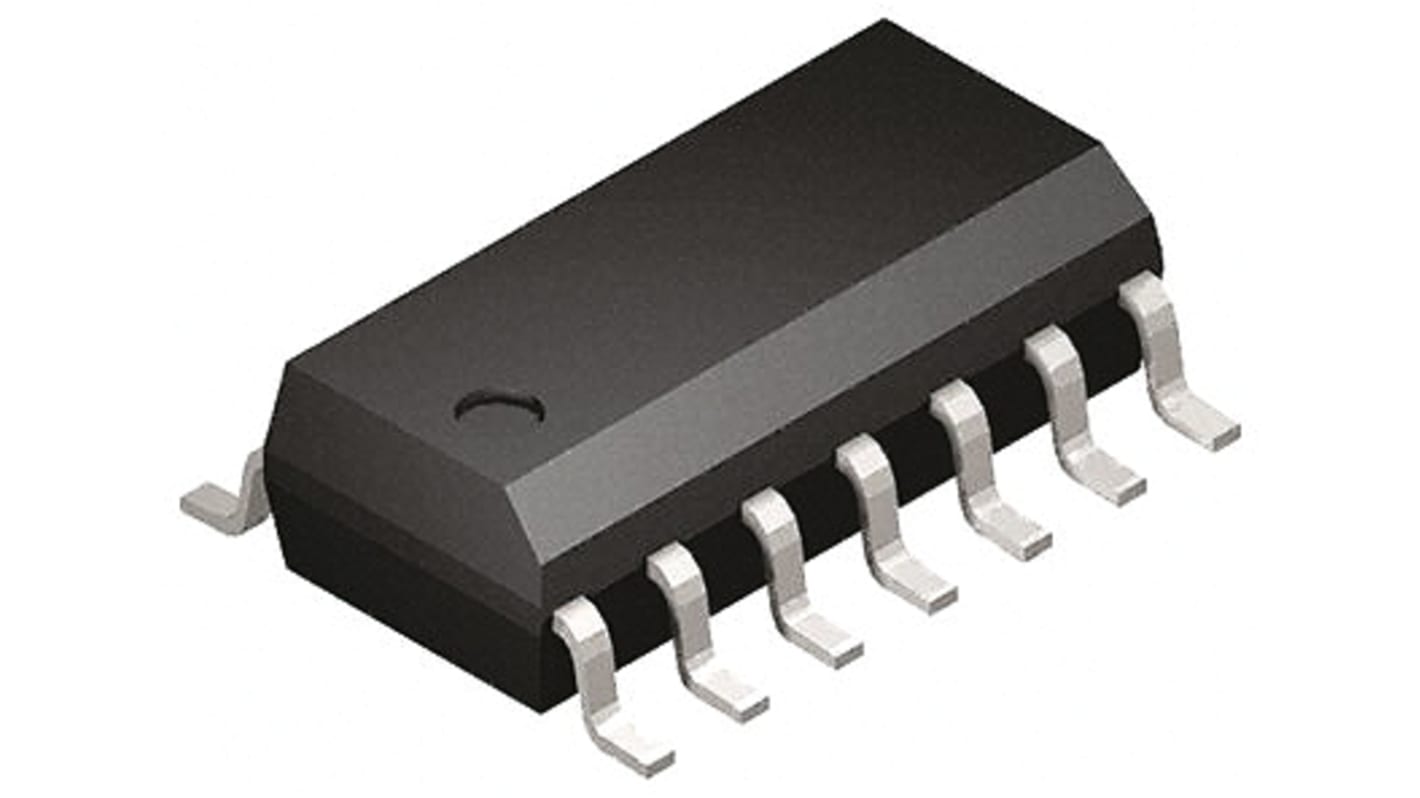

Microcontrollore Microchip, PIC, SOIC, PIC16F, 14 Pin, Montaggio superficiale, 8bit, 4MHz

Visualizza Microcontroller
Non disponibile
RS non distribuirà più questo prodotto.
Opzioni di confezione:
Codice RS:
823-3790
Codice costruttore:
PIC16F676-E/SL
Costruttore:
Microchip
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Microchip

Famiglia

PIC16F

Tipo di package

SOIC

Tipo di montaggio

Montaggio superficiale

Numero pin

14

Core del dispositivo

PIC

Larghezza del bus dati

8bit

Dimensione memoria programmi

1,024 kB

Frequenza massima

4MHz

Dimensioni RAM

64 B

Canali USB

0

Numero di canali SPI

0

Number of USART Channels

0

Numero di canali CAN

0

Numero di canali I2C

0

Numero di canali UART

1

Tensione di alimentazione operativa tipica

2 → 5,5 V

Numero di canali Ethernet

0

Numero di canali PCI

0

ADC

1(8 x 10 bit)

Altezza

1.5mm

Numero di canali Ethernet massimo

0

Minima temperatura operativa

-40 °C

Instruction Set Architecture

RISC

Numero di unità ADC

1

Dimensioni

8.65 x 3.9 x 1.5mm

Larghezza

3.9mm

Number of LIN Channels

0

Lunghezza

8.65mm

Massima temperatura operativa

+125 °C

Pulse Width Modulation

0

Tipo memoria programmi

Flash

Microcontrollori flash a 8 bit PIC16F630/676


La gamma di microcontrollori PIC16F Microchip è composta da MCU a 8 bit che incorporano l'architettura PIC® di Microchip in un'ampia varietà di opzioni di pin e contenitori, dai dispositivi a ingombro ridotto a 14 pin ai dispositivi ricchi di funzionalità a 64 pin. Sono disponibili dispositivi con architettura di base, gamma intermedia, gamma intermedia avanzata con numerose e varie combinazioni di periferiche, che offrono ai progettisti un'ampia flessibilità e scelta per le proprie applicazioni.

La famiglia di microcontrollori PIC16F630/676 è basata sul core di gamma intermedia di Microchip con uno stack hardware profondo a 8 livelli e 35 istruzioni. Questi MCU forniscono fino a 5 MIPS, fino a 1,75 KB di memoria di programma con 64 byte di RAM e 128 byte di EEPROM di dati. Sulla scheda è presente un oscillatore con taratura di fabbrica a ±1% di precisione.

Caratteristiche del microcontrollore


Velocità della CPU massima 20 MHz
35 istruzioni
Stack hardware a 8 livelli
Oscillatore interno a 4 MHz
12 pin I/O
Reset all'accensione (POR)
Timer di accensione (PWRT)
Timer di avvio oscillatore (OST)
Rilevamento sottotensione (BOD)
Timer watchdog (WDT)
Programmazione seriale In-Circuit (ICSP)

Periferiche


Convertitore analogico/digitale (ADC) a 10 bit, 8 canali - solo PIC16F676
Un comparatore
Un timer a 8 bit
Un timer a 16 bit
