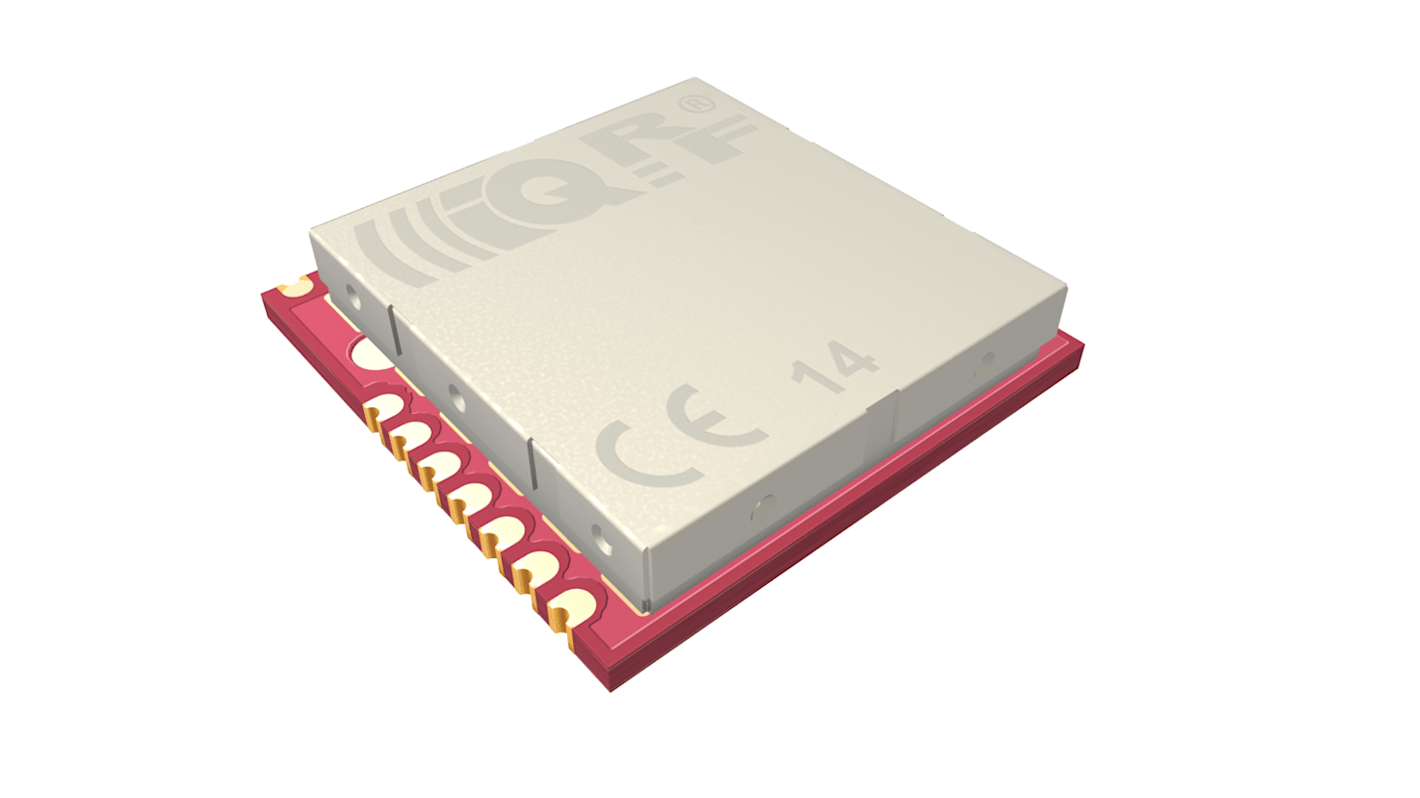

Ricetrasmettitore RF IQRF TR-76D, 3.0 → 3.4V

I moduli ricetrasmettitori IQRF serie TR-76d funzionano nella banda di frequenza ISM (Industry, Scientific and Medical) senza licenza a 868 MHz e 916 MHz. Il suo design pronto all'uso altamente integrato contenente MCU, circuiti RF, EEPROM seriale e antenna opzionale a bordo scheda non richiede componenti esterni. Il montaggio SMT e le dimensioni molto piccole consentono un risparmio di spazio. La potenza RF estesa si traduce in una gamma RF più elevata. Il consumo energetico estremamente basso si adatta alle applicazioni a batteria.

Foro per tampone di saldatura (senza antenna, senza connettore U.FL)
Sistema operativo (aggiornabile dall'utente), facile da usare
Framework DPA per l'approccio controllato da dati (in precedenza DCTR)
Modulazione GFSK
Banda RF selezionabile 868 / 916 MHz, canale multiplo
Potenza di uscita RF 10 mW
MCU con risorse estese, capacità di interruzione utente
Consumo energetico estremamente basso, modalità di gestione dell'alimentazione
Interfaccia SPI supportata dal sistema operativo in background
EEPROM seriale 256 Kb
Uscita PWM
Timer HW programmabile
Monitoraggio della batteria
18 pin, 11 pin i/o, 1 pin solo ingresso
Convertitore a/D (4 canali), convertitore D/A, comparatore analogico
