- Codice RS:
- 405-216
- Codice costruttore:
- 1608640000
- Costruttore:
- Weidmüller
6 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
67 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1 confezione da 5
18,55 €
(IVA esclusa)
22,63 €
(IVA inclusa)
Pack(s) | Per Pack | Per unità* |
1 + | 18,55 € | 3,71 € |
*prezzo indicativo |
- Codice RS:
- 405-216
- Codice costruttore:
- 1608640000
- Costruttore:
- Weidmüller
Documentazione Tecnica
Normative
Dettagli prodotto
Terminali di messa a terra
Progettati per integrare la serie a vite 'W', i terminali per montaggio su guida DIN serie 'Z' senza viti presentano un sistema con ingresso dall'alto che consente di risparmiare tempo e ridurre gli ingombri. Sono facili e veloci da montare, dato che il conduttore si inserisce grazie ad un sistema di bloccaggio. Il sistema con ingresso dall'alto prevede che l'ingresso del conduttore e l'accesso di attuazione dello scatto siano nella stessa direzione. Data la temperatura nominale continua di 120°C, i terminali sono ignifughi a norma UL94V-0.
Nota
Solo i terminali ZPE 6, 10 e 16 sono provvisti di conformità CSA e UL.
Autorizzatori
Certificato CSA, registrato UL, SEV, KEMA 00 ATEX 2107U, NEMKO, registro Lloyds, SETI
Terminal Weidmuller

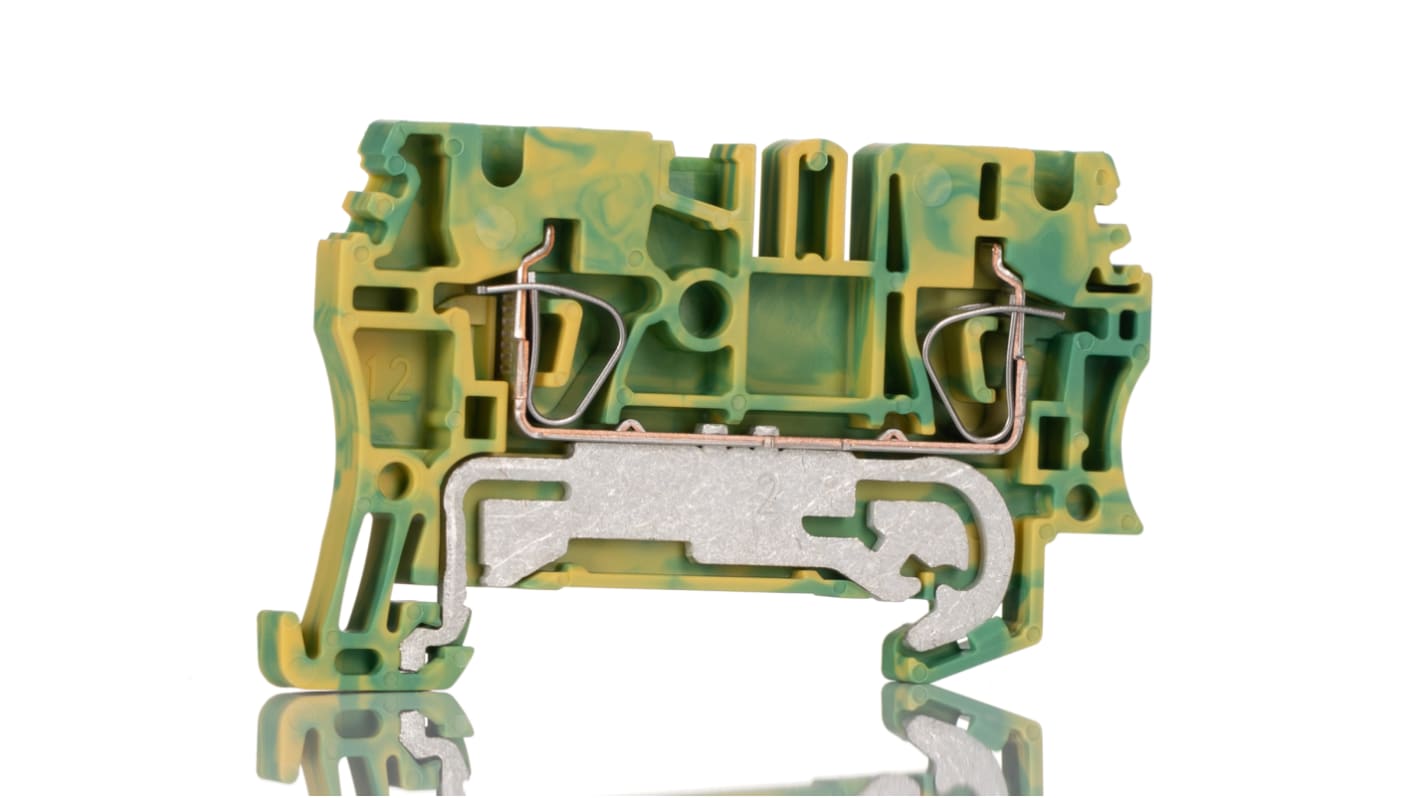

Il terminal di messa a terra Weidmuller è un blocco di potenza per montaggio su guida DIN di tipo 2,5 ZPE serie Z verde. Questo terminal è dotato di un'ampia gamma di serraggio e due scanalature di collegamento incrociato. Questa terminal Top entry offre un sistema a ingresso dall'alto. Ciò significa che l'accesso all'ingresso del conduttore e all'azionamento del morsetto è dalla stessa direzione. Le dimensioni del blocco di messa a terra sono la lunghezza di 63mm, la larghezza di 5,1 mm e l'altezza di 39,5 mm.
Nota:
I terminali ZPE 6, 10 e 16 sono dotati solo di approvazione CSA e UL
Nota:
I terminali ZPE 6, 10 e 16 sono dotati solo di approvazione CSA e UL
Caratteristiche e vantaggi
Installazione rapida e semplice
Resistente a urti e vibrazioni
Le dimensioni del filo sono comprese tra 26AWG e 12AWG
Contenitore in materiale di nylon
Metodo di terminazione a vite
Bassa caduta di tensione, punto di contatto a tenuta di gas
Punto di serraggio elevato indipendentemente dalla sezione trasversale
La temperatura d'esercizio è compresa tra -50 °C e 80 °C.
Resistente a urti e vibrazioni
Le dimensioni del filo sono comprese tra 26AWG e 12AWG
Contenitore in materiale di nylon
Metodo di terminazione a vite
Bassa caduta di tensione, punto di contatto a tenuta di gas
Punto di serraggio elevato indipendentemente dalla sezione trasversale
La temperatura d'esercizio è compresa tra -50 °C e 80 °C.
Applications
Test per impieghi generali
Misurazione
Misurazione
Specifiche
Attributo | Valore |
---|---|
Tipo di connettore messa a terra | ZPE 2.5 |
Dimensione cavo | 26→ 12 AWG |
Cavo CSA | 4mm² |
Colore | Verde |
Numero di vie | 2 |
Terminazione | Morsetto |
Materiale custodia | Wemid |
Tensione nominale | 800 V |
Lunghezza | 63mm |
Larghezza | 5.1mm |
Altezza | 38.5mm |
Massima temperatura operativa | +120°C |
Certificazione area pericolosa | ATEX, IECEx |
Minima temperatura operativa | -50°C |
- Codice RS:
- 405-216
- Codice costruttore:
- 1608640000
- Costruttore:
- Weidmüller
