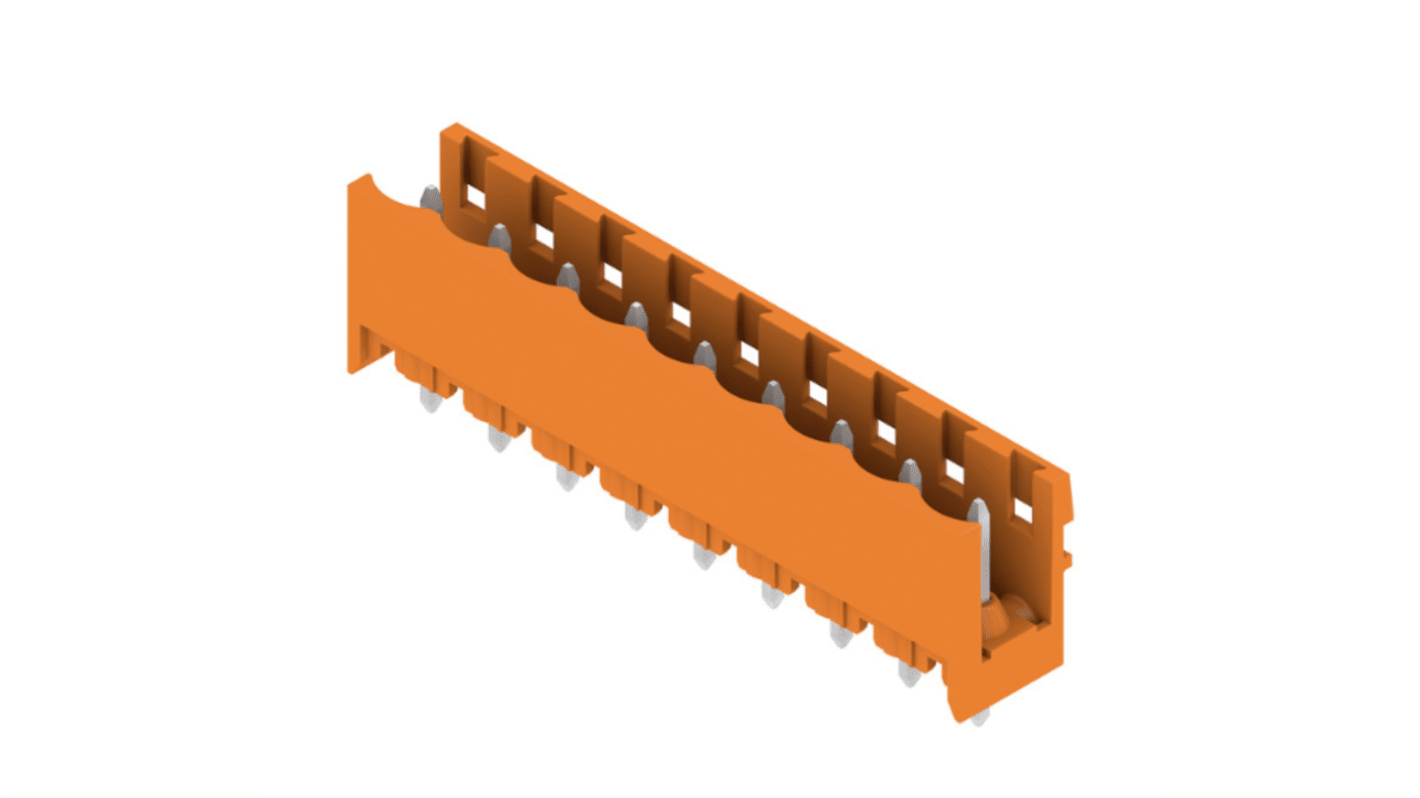

Morsettiera per circuito stampato Weidmuller a 9 vie, 1 fila, passo 5.08mm, Montaggio con foro passante

Questi connettori SL Omnimate con passo da 5,08 mm presentano un pin lungo 3,2 mm per ottimizzare la saldatura a onda.

Per accoppiare i morsetti per montaggio su cavo vedere i codici 733-0777 per il tipo a vite, 733-0828 per il tipo a chiusura ascendente o 733-0878 per tipo senza vite con morsetto a tensione.

Questa morsettiera a innesto è progettata per garantire una connettività affidabile in varie applicazioni. Con un passo di 5,08 mm e una configurazione a nove contatti, presenta un orientamento del corpo rettilineo adatto al montaggio con foro passante. Questo blocco ha caratteristiche di robustezza, tra cui una corrente nominale di 18A e una tensione nominale di 400V, che lo rendono una scelta affidabile per i collegamenti elettrici.

• L'orientamento diritto del corpo facilita l'installazione su pannelli perforati
• L'elevata corrente nominale di 18A supporta i requisiti più esigenti
• Il resistente materiale in lega di rame garantisce un'eccellente conduttività
• Ottimizzato per la saldatura a onda per ridurre al minimo i tempi di assemblaggio
• La possibilità di codifica manuale aumenta la versatilità per varie configurazioni
• Il codice colore arancione semplifica l'identificazione durante il montaggio

• Utilizzato per i sistemi di automazione industriale
• Ideale per le connessioni nell'assemblaggio dell'elettronica
• Adatto per l'ingegneria meccanica
• Raccomandato per il collegamento con terminali a saldare per un'integrità affidabile del giunto
• Utilizzato per collegamenti sicuri in varie installazioni elettriche

Il connettore utilizza una connessione con terminale a saldare, che garantisce una giunzione sicura e stabile per prestazioni ottimali.

Sì, può funzionare in un intervallo di temperatura operativa compreso tra -50 e 100 °C, rendendolo adatto agli ambienti più difficili.

Questo connettore è dotato di nove contatti, che consentono molteplici configurazioni di cablaggio.

Sì, la morsettiera può essere codificata manualmente o ordinata precodificata per comodità e flessibilità nelle applicazioni.

Passo da 5,08 mm - Gamma Omnimate Weidmüller

La gamma Omnimate Weidmüller di connettori in due parti con passo da 5,08 mm consente collegamenti filo-scheda mediante utilizzando tecnologia con vite con molla a balestra e morsetti a innesto a pressione, oppure tecnologia senza vite con morsetto a tensione e a innesto. Il morsetto a innesto a 8 vie Weidmuller è adatto per un'ampia gamma di usi di progettazione di circuiti stampati e connettori.

• Il foro sul circuito stampato ha un diametro di 1,3 mm
• I tipi di morsetto a vite accettano fili fino a 1,5 mm²
• Le opzioni di morsetto a tensione e IDC (senza vite) consentono tempi di assemblaggio rapido
• Connettori maschio stampati in connettori diritti con pin per circuito stampato (con estremità aperta o chiusa) di 90° o 135°
• I pin di polarizzazione evitano i collegamenti errati.
