- Codice RS:
- 454-693
- Codice costruttore:
- 1SNA115541R1100
- Costruttore:
- Entrelec
5 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
5 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per 1 confezione da 5
36,93 €
(IVA esclusa)
45,05 €
(IVA inclusa)
Pack(s) | Per Pack | Per unità* |
1 + | 36,93 € | 7,386 € |
*prezzo indicativo |
- Codice RS:
- 454-693
- Codice costruttore:
- 1SNA115541R1100
- Costruttore:
- Entrelec
Documentazione Tecnica
Normative
Dettagli prodotto

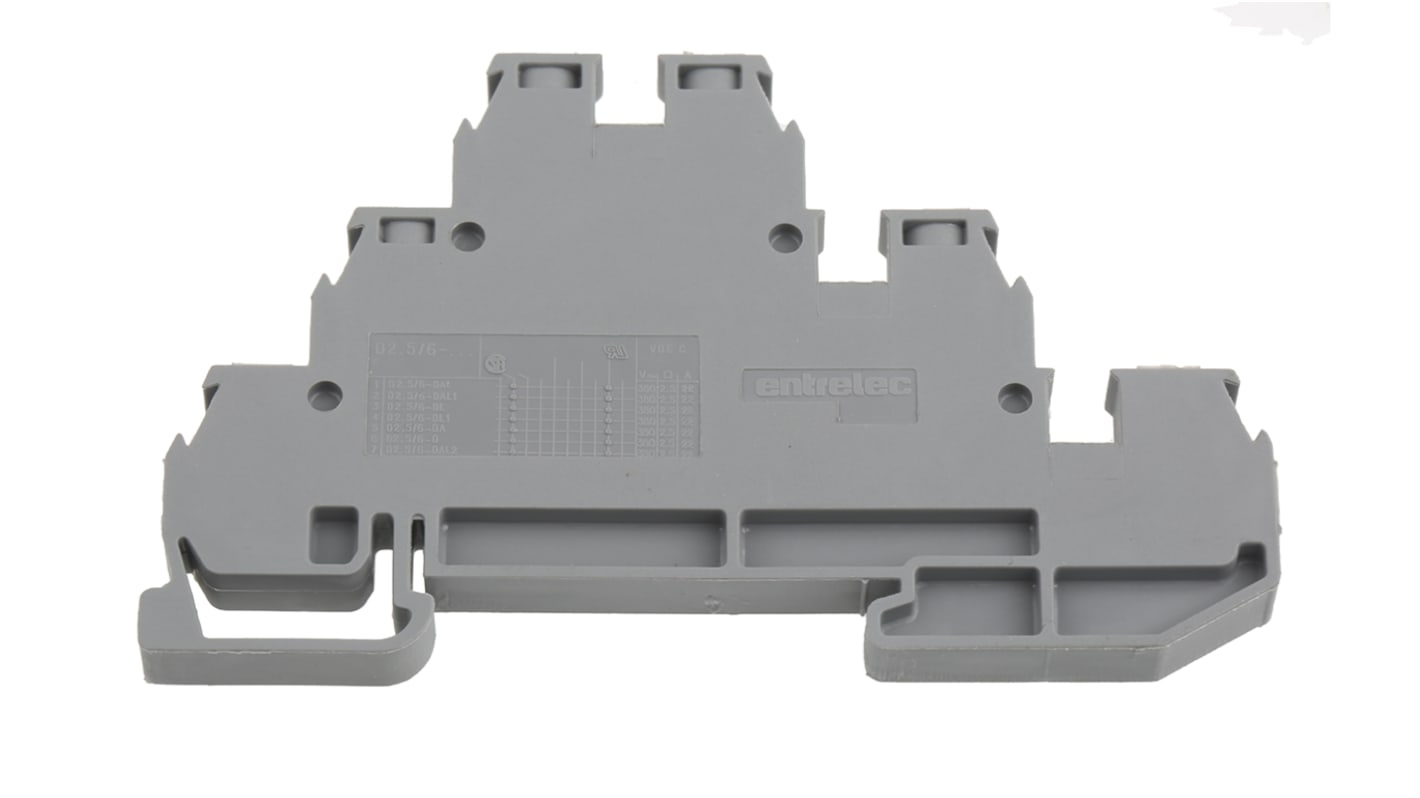

A tre livelli per sensori
Per la terminazione di sensori a 3 fili. Il collegamento comune delle guide di alimentazione si ottiene con barre a ponticello preassemblate che consentono alla restante terminazione di essere utilizzata per il cavo di segnale del sensore. Sono disponibili le versioni con e senza indicatore sia per i sensori NPN che PNP. Le dimensioni del cavo e la tensione nominale sono 2,5 mm² e 26 A per tutti i tipi, con un passo di montaggio di 6 mm. Adatto solo per il montaggio su guida simmetrica (BS5584:1978). Sottotipo A: passante a 3 livelli - per applicazioni in cui è fondamentale ridurre gli ingombri. Sottotipo B: Passante e 2 contatti singoli, ideale per la distribuzione dell'alimentazione su più sensori attraverso barre a ponticello; il collegamento superiore passante può essere utilizzato per il cavo di segnale. Sottotipo C: Terminale sensore a tre livelli con LED di indicazione rosso. Utilizzare le due terminazioni inferiori per la distribuzione dell'alimentazione, dato che il terminale passante superiore viene utilizzato per il collegamento del cavo di segnale. Uscita del sensore a LED adatta per sensori con uscita PNP da 24 V c.c. Sottotipo D: Terminale a tre livelli, simile al modello 3, ma adatto per sensore di uscita NPN da 24 V c.c. Sottotipo E: Morsettiera con terminali passanti dotata di indicatore LED verde per segnalare la condizione di "acceso". Adatto per indicare lo stato del segnale/dell'alimentazione su PLC. 24 V c.c. su circuito LED.
Nota
Alcuni tipi possono non essere disponibili
Serie 5000 universale
Questa gamma universale di terminali è compatibile con i profili a G con guida asimmetrica e con il profilo a cappello. Foggiati in poliammide 6.6. ignifugo resistente con una temperatura d'esercizio compresa tra -55°C e 130°C. Le viti terminali prigioniere hanno teste dure per evitare l'usura. L'ingresso del cavo e il design del morsetto consentono un'installazione facile, una maggiore tensione e una maggiore compatibilità con i cavi. Siglacavi disponibili: RS 460-569
Nota
I codici 472-9569 e 472-9575 sono compatibili solo con guide a cappello profonde
Specifiche
Attributo | Valore |
---|---|
Colore | Grigio |
Numero di livelli | Triplo |
Serie | SNA |
Terminazione | A vite |
Cavo CSA | 2.5mm² |
Corrente nominale | 22A |
Tensione nominale | 380 V c.a. |
Passo | 6mm |
Minima temperatura operativa | -5°C |
Massima temperatura operativa | +40°C |
- Codice RS:
- 454-693
- Codice costruttore:
- 1SNA115541R1100
- Costruttore:
- Entrelec
