- Codice RS:
- 235-5239
- Codice costruttore:
- 1022300000
- Costruttore:
- Weidmüller
3 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
63 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1 confezione da 10
50,69 €
(IVA esclusa)
61,84 €
(IVA inclusa)
Pack(s) | Per Pack | Per unità* |
1 + | 50,69 € | 5,069 € |
*prezzo indicativo |
- Codice RS:
- 235-5239
- Codice costruttore:
- 1022300000
- Costruttore:
- Weidmüller
Normative
- Paese di origine:
- CZ
Dettagli prodotto

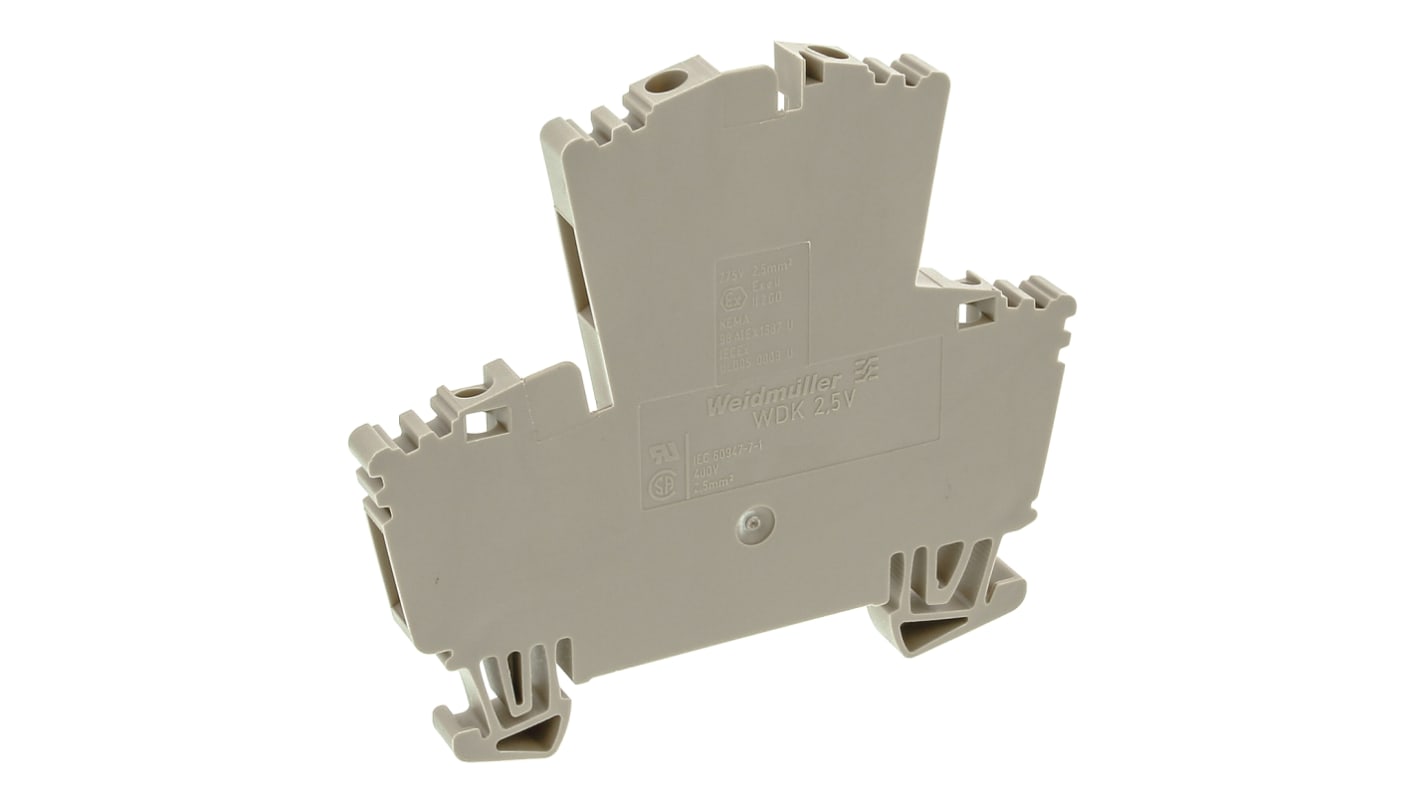

Terminale a doppio livello
Un terminale a 2 strati che consente il cablaggio ad alta densità sulla guida. Il WDK 2.5 è un passante standard mentre il WDK 2.5V è dotato di una barra di raggruppamento che collega i livelli superiore e inferiore.
Tutti i materiali sono conformi ai requisiti Rohs e sono stati testati in base alle attuali linee guida ambientali.
Le opzioni includono
779-598 - terminal a due livelli WDK 2.5
235-5239 - terminal a doppio livello WDK 2,5 V
131-6700 - piastra terminale W per terminal
Tutti i materiali sono conformi ai requisiti Rohs e sono stati testati in base alle attuali linee guida ambientali.
Le opzioni includono
779-598 - terminal a due livelli WDK 2.5
235-5239 - terminal a doppio livello WDK 2,5 V
131-6700 - piastra terminale W per terminal
Caratteristiche:
Temperatura d'esercizio continua: da -50 °C a +120 °C
Materiale: Wemid
Materiale: Wemid
Autorizzatori
Certificazione CSA, registrazione UL, SEV, DEMKO, NEMKO, REGISTRO LLOYDS, SETI, KEMA, Reg of USSR
Morsettiera a doppio livello Weidmuller, passante, 24 A Corrente nominale - Serie WDK - 1022300000
Quando è necessario unire due conduttori insieme, alimentarli attraverso questa morsettiera a doppio livello di Weidmuller. Grazie alla sua struttura a due livelli, questa unità ha abbastanza spazio per alloggiare in modo ordinato due fili, mantenendo l'armadietto in ordine come un pin. Una corrente nominale di 24 A significa che è sempre all'altezza del compito per i sistemi elettrici per impieghi pesanti. Il suo corpo Wemid fornisce un isolamento efficace per assicurarsi di essere in mani sicure durante la configurazione del collegamento. Il montaggio di questa morsettiera è semplice in quanto è sufficiente agganciarla alla guida DIN.
• Tensione nominale di resistenza agli impulsi di 6 kV per la protezione contro le sovratensioni potenti
• Perdita di potenza minima di 0,77 W per un'efficienza energetica
• Ampia gamma di temperature d'esercizio compresa tra -60 °C e +130 °C per resistere agli ambienti industriali difficili
• Perdita di potenza minima di 0,77 W per un'efficienza energetica
• Ampia gamma di temperature d'esercizio compresa tra -60 °C e +130 °C per resistere agli ambienti industriali difficili
Applicazioni
• Ingegneria elettrica
• Apparecchiature di illuminazione
• Telecomunicazioni
• Stazioni elettriche
• Armadietti di controllo
• Apparecchiature di illuminazione
• Telecomunicazioni
• Stazioni elettriche
• Armadietti di controllo
Come si collegano i cavi a questa morsettiera?
Per collegare i fili a questa morsettiera, spelare le guaine esterne e utilizzare il morsetto a vite incorporato per serrarli ai punti terminali.
Quali dimensioni di cavo posso inserire in questa morsettiera?
È possibile montare cavi di dimensioni comprese tra 30 e 12 AWG in questa morsettiera, il che la rende un'opzione versatile.
I terminali con morsetto a vite serie 'W' sono adatti per guide DIN con profilo a cappello e sono fabbricati in nylon 6.6, resistente ad una temperatura continua pari a 120 °C (180 °C per un tempo breve). Questi terminali sono ignifughi, in conformità con UL94V-0, e sono privi di cadmio e alogeno. Le barre per la corrente sono realizzate in rame elettrolitico da 10 mm per assicurare un carico di corrente superiore al valore nominale. I terminali sono adatti solo per montaggio su guide simmetriche con profilo a cappello (BS5584:1978, EN 50022) e sono dotati di protezione a norma BS 3042.
Specifiche
Attributo | Valore |
---|---|
Colore | Beige scuro |
Numero di livelli | Doppio |
Serie | WDK |
AWG | 30 → 12AWG |
Terminazione | A vite |
Cavo CSA | 2.5mm² |
Con fusibile | No |
Corrente nominale | 32A |
Tensione nominale | 400 V |
Minima temperatura operativa | -50°C |
Massima temperatura operativa | +120°C |
Certificazione area pericolosa | ATEX, IECEx |
Standard soddisfatti | CCC, CE, CSA, DNV, EAC, UKCA |
Numero modello | WDK 2.5V |
