- Codice RS:
- 383-0056
- Codice costruttore:
- 1041600000
- Costruttore:
- Weidmüller
57 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
242 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1 confezione da 5
16,97 €
(IVA esclusa)
20,70 €
(IVA inclusa)
Pack(s) | Per Pack | Per unità* |
1 + | 16,97 € | 3,394 € |
*prezzo indicativo |
- Codice RS:
- 383-0056
- Codice costruttore:
- 1041600000
- Costruttore:
- Weidmüller
Documentazione Tecnica
Normative
- Paese di origine:
- RO
Dettagli prodotto

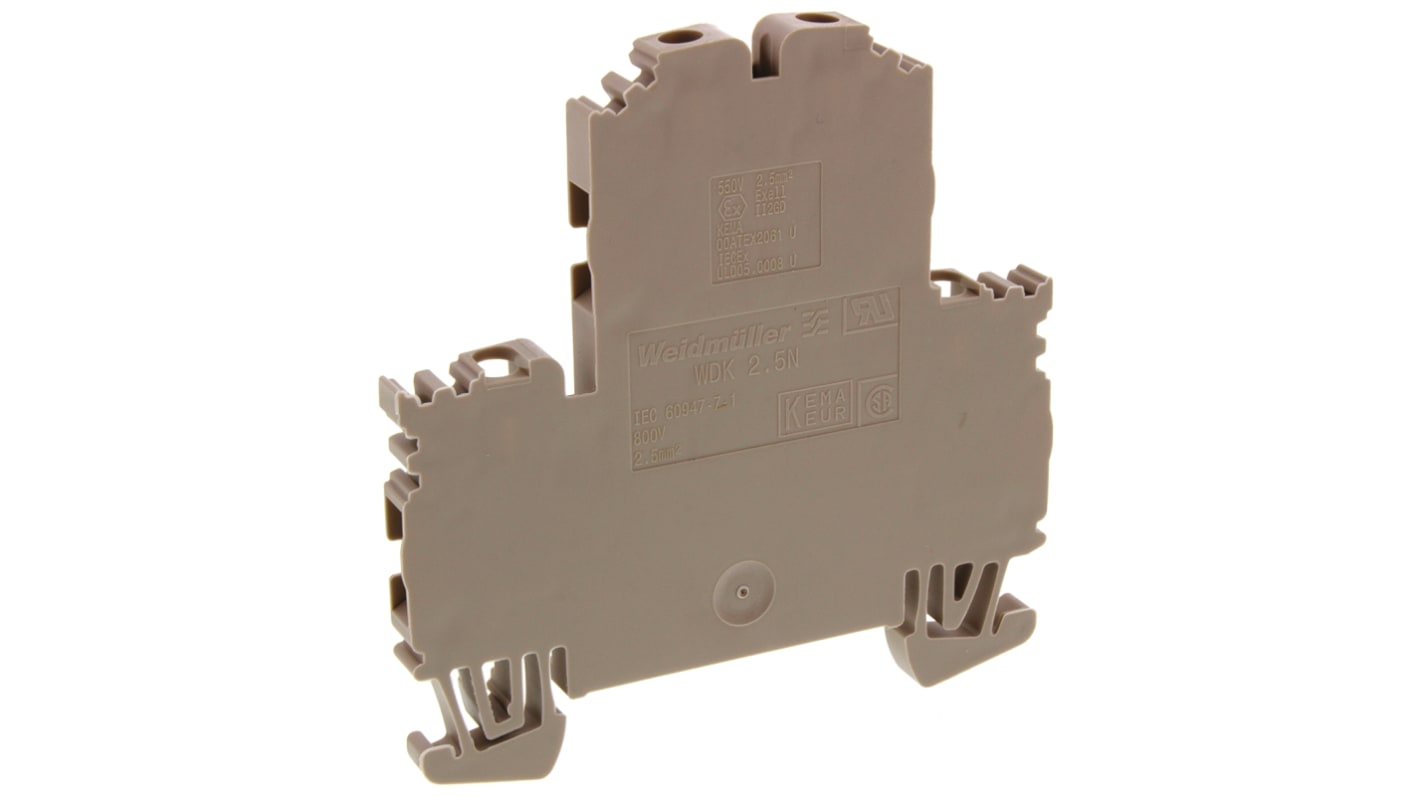

Morsettiera a doppio livello Weidmuller, corrente nominale 24 A, peso 11 g - serie W - 1041600000
Per un collegamento sicuro tra cavi e apparecchiature sulla guida DIN, scegliere questa morsettiera a doppio livello Weidmuller. Il suo design a due livelli significa che dispone di due punti di serraggio, in modo da poter collegare più dispositivi contemporaneamente. Questo mantiene il cablaggio in ordine per un'installazione ordinata. Poiché si monta direttamente su una guida DIN, non è necessario alcun utensile per installarlo. L'unità gestisce i picchi di potenza elevati come un champ, grazie alla sua tensione di resistenza agli impulsi nominale di 8 kV.
Caratteristiche e vantaggi
• Ritardante di fiamma per la sicurezza in caso di incendio
• Dimensioni compatte di 61 (A) x 5,1 (L) x 62 mm (P) per ottimizzare lo spazio sulla guida
• Il contenitore Wemid offre durata e resistenza agli urti, il che lo rende adatto per ambienti difficili
• Corrente nominale di 28 A per l'uso in applicazioni di media intensità
• Può ospitare fili di dimensioni comprese tra 30 e 12 AWG per una maggiore versatilità
• Dimensioni compatte di 61 (A) x 5,1 (L) x 62 mm (P) per ottimizzare lo spazio sulla guida
• Il contenitore Wemid offre durata e resistenza agli urti, il che lo rende adatto per ambienti difficili
• Corrente nominale di 28 A per l'uso in applicazioni di media intensità
• Può ospitare fili di dimensioni comprese tra 30 e 12 AWG per una maggiore versatilità
Applicazioni
• Sistemi di controllo degli ingranaggi
• Quadri di distribuzione domestici
• Sistemi di illuminazione industriali
• Quadri di distribuzione domestici
• Sistemi di illuminazione industriali
Perché questa morsettiera ha un pannello laterale aperto?
Il pannello laterale aperto di questa unità è progettato per consentire ispezioni e manutenzione rapide e semplici, nonché la facilità di integrazione con altre morsettiere sulla rete.
Autorizzatori
VDE
I terminali con morsetto a vite serie 'W' sono adatti per guide DIN con profilo a cappello e sono fabbricati in nylon 6.6, resistente ad una temperatura continua pari a 120 °C (180 °C per un tempo breve). Questi terminali sono ignifughi, in conformità con UL94V-0, e sono privi di cadmio e alogeno. Le barre per la corrente sono realizzate in rame elettrolitico da 10 mm per assicurare un carico di corrente superiore al valore nominale. I terminali sono adatti solo per montaggio su guide simmetriche con profilo a cappello (BS5584:1978, EN 50022) e sono dotati di protezione a norma BS 3042.
Specifiche
Attributo | Valore |
---|---|
Colore | Marrone |
Numero di livelli | Doppio |
AWG | 30 → 12AWG |
Serie | WDK |
Terminazione | A vite |
Cavo CSA | 2.5mm² |
Corrente nominale | 28A |
Tensione nominale | 800 V |
Minima temperatura operativa | -50°C |
Massima temperatura operativa | +120°C |
Certificazione area pericolosa | ATEX |
Standard soddisfatti | IEC 60947-7-1 |
