- Codice RS:
- 388-7513
- Codice costruttore:
- 870-501
- Costruttore:
- Wago
19 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
28 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1 confezione da 10
25,10 €
(IVA esclusa)
30,62 €
(IVA inclusa)
Pack(s) | Per Pack | Per unità* |
1 + | 25,10 € | 2,51 € |
*prezzo indicativo |
- Codice RS:
- 388-7513
- Codice costruttore:
- 870-501
- Costruttore:
- Wago
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto

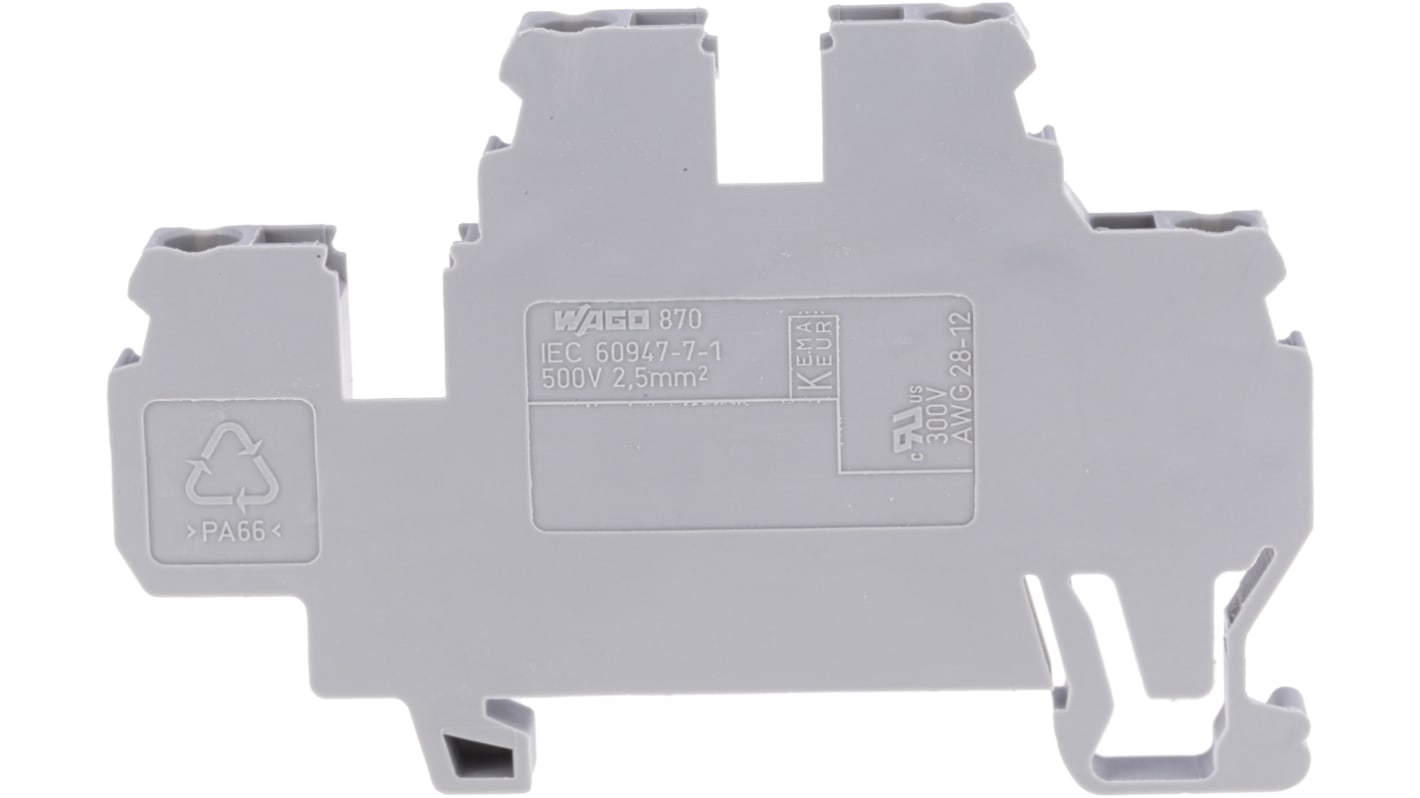

Morsetti a due livelli
Morsettiera a doppio livello, 4 passanti per conduttori su morsettiera a L, senza supporto per etichetta. Il connettore della guida DIN dalla gamma TOPJOB S viene fornito in un contenitore grigio.
Metodo di connessione: collegamento con morsetti a gabbia
Colore grigio
Ingresso frontale per tipo di cablaggio
Colore grigio
Ingresso frontale per tipo di cablaggio
Caratteristiche e vantaggi
4 Conductor-through terminal block L
Cage Clamp® Connection
Front entry wiring
DIN Rail mounting on TS 35 rail
Cage Clamp® Connection
Front entry wiring
DIN Rail mounting on TS 35 rail
Morsettiera Wago, larghezza 5 mm, corrente nominale 24 A - Serie 870 - 870-501
Migliora le connessioni di alimentazione con questo blocco terminale a doppio livello di Wago. Ci sono due collegamenti su ogni livello per collegare quattro fili in un'unica unità. Questo elegante doppio piano ha una larghezza ordinata di 5 mm, il che lo rende pratico per risparmiare spazio sulla guida DIN. Il cablaggio con ingresso anteriore significa che il lavoro è senza problemi quando si lavora in armadietti compatti. I terminali a morsetto a gabbia su questo pezzo afferrano automaticamente i fili, in modo che la configurazione sia resistente alle vibrazioni senza la necessità di serrare, accelerando il tempo di installazione.
Caratteristiche e vantaggi
• Accetta fili di dimensioni comprese tra 28 e 12 AWG per una maggiore flessibilità di collegamento
• Piedini a innesto per un montaggio su guida rapido e senza utensili
• Il materiale ignifugo aumenta la sicurezza antincendio dei dispositivi elettrici
• Adatto per il funzionamento continuo tra -60 °C e +105 °C, pertanto le temperature estreme non lo fermeranno in modo affidabile
• Piedini a innesto per un montaggio su guida rapido e senza utensili
• Il materiale ignifugo aumenta la sicurezza antincendio dei dispositivi elettrici
• Adatto per il funzionamento continuo tra -60 °C e +105 °C, pertanto le temperature estreme non lo fermeranno in modo affidabile
Applicazioni
• Industria automobilistica
• Settore manifatturiero
• Ingegneria marina
• Settore manifatturiero
• Ingegneria marina
In che materiale è realizzato questa terminaliera?
È realizzato in robusta poliammide con conduttori in rame conduttivi per mantenerlo affidabile.
Quale piastra terminale si adatta a questo componente?
La piastra terminale a doppio piano Wago (388-7529) si adatta perfettamente al lato aperto di questo morsetto.
Serie 870
Terminali per montaggio guida DIN compatti senza vite adatti all'uso con le guide TS35 Top Hat. La dimensione compatta del terminale è resa possibile dalla nuova morsa a gabbia sviluppata appositamente per consentire il risparmio di spazio mediante la riduzione delle dimensioni del cabinet.
Accetta cavi flessibili da 0,08 - 2,5 mm2 /4 mm2
Cablaggio anteriore per risparmiare ulteriore spazio
Capacità nominale 500 V/6kV/24 A
Corrente nominale barra : 18 A
Disponibili anche schede per contrassegnare ed etichette (ogni pacco contiene 5 schede, con 100 etichette per scheda)
Cablaggio anteriore per risparmiare ulteriore spazio
Capacità nominale 500 V/6kV/24 A
Corrente nominale barra : 18 A
Disponibili anche schede per contrassegnare ed etichette (ogni pacco contiene 5 schede, con 100 etichette per scheda)
Specifiche
Attributo | Valore |
---|---|
Colore | Grigio |
Numero di livelli | Doppio |
Serie | 870 |
AWG | 28 → 12AWG |
Terminazione | Morsetto a gabbia |
Cavo CSA | 2.5mm² |
Con fusibile | No |
Corrente nominale | 24A |
Tensione nominale | 500 V |
Passo | 5mm |
Minima temperatura operativa | -60°C |
Massima temperatura operativa | +105°C |
Standard soddisfatti | CE, cURus |
